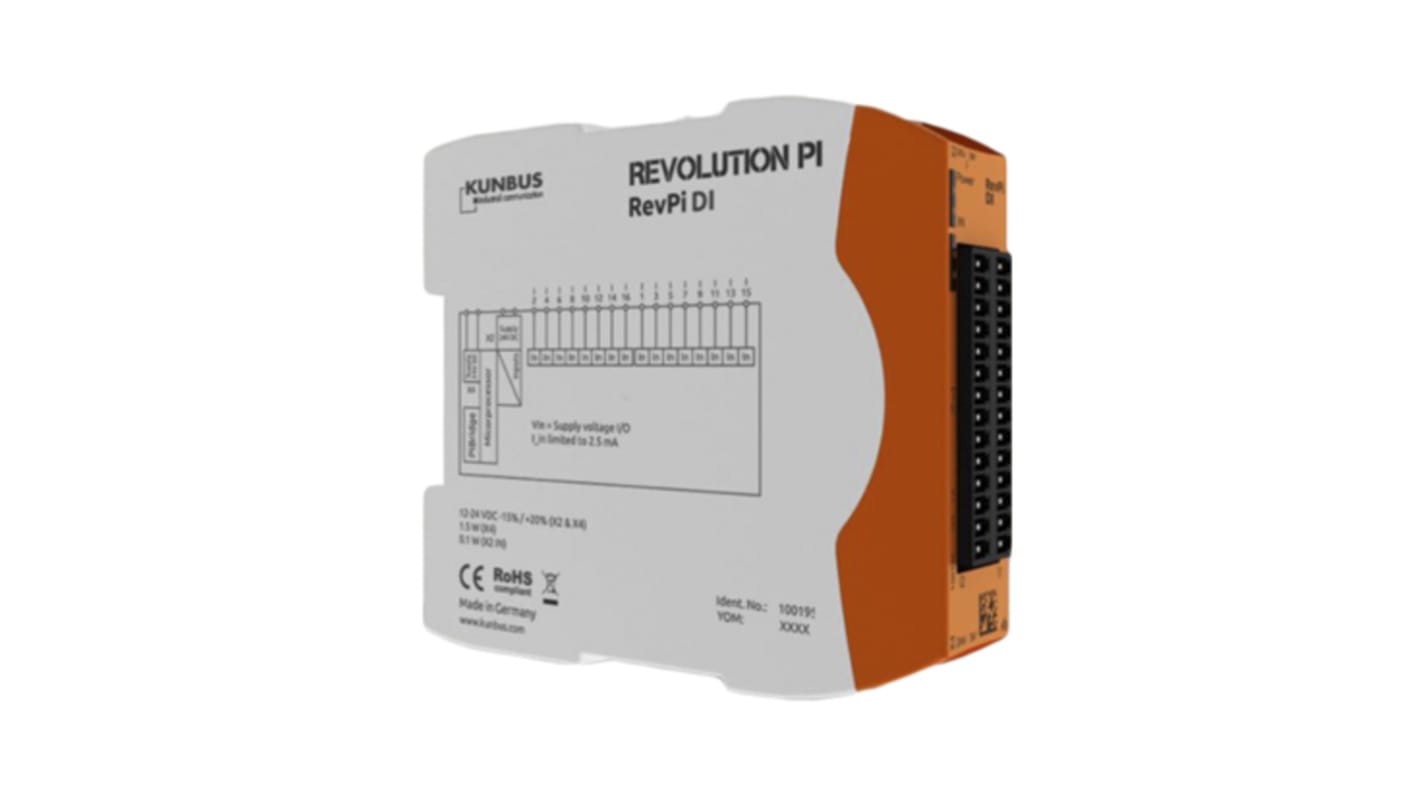

Moduł PLC We/Wy Revolution PI Moduł PLC We/Wy RevPI DI 16I Revolution Pi Connect, Revolution Pi Core PR100195 96 x 22,5
- Nr art. RS:
- 181-1144
- Nr części producenta:
- PR100195
- Producent:
- Revolution PI
12 W magazynie, dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
Dodano do koszyka
Cena netto za szt.
789,13 zł
(bez VAT)
970,63 zł
(z VAT)
Produkty | Per unit |
1 + | 789,13 zł |
- Nr art. RS:
- 181-1144
- Nr części producenta:
- PR100195
- Producent:
- Revolution PI
Dane techniczne
Atesty i certyfikaty
- Kraj pochodzenia:
- DE
Szczegółowe dane produktu
Revolution Pi DI - Powered by Raspberry Pi
Kamera RevPi DI, podobnie jak jej odpowiedniki, DO/DIO, posiada 28-stykowe złącze z przodu modułu (2 rzędy po 14 wtyków) i jest wyposażona w żeńskie złącza zaciskowe o maks. Wielkości 1,5 mm². Moduł DI posiada 16 wyjść cyfrowych.
Charakterystyka i zalety
• Kolektura galwaniczna pomiędzy obwodem logicznym mostu PiBridge (używa własnego zasilacza) chroni przed odwróceniem polaryzacji, przepięciem i zakłóceniami napięcia chwilowego lub prądu spełniającymi wymagania normy EN61131-2.
• Most cyklicznie wymienia się z głównym obrazem przetwarzania RevPi Core przy użyciu sterownika PiControl. Podobnie jak w przypadku tych wymian, wszelkie możliwe warunki błędów i dane konfiguracyjne są przesyłane cyklicznie.
• Wejścia prądu stałego mają wartość progową napięcia zasilania 24 V, zgodną z normą EN61131-2 typ 1 i 3 jako definicje wejścia. Prąd wejściowy zostanie ograniczony do maks. 2,4 mA.
• Regulowane filtrowanie niskoprzepustowe, które zapobiega odbijaniu się sygnału wejściowego. Filtr dotyczy wszystkich wejść lub nie ma go wcale. Wszystkie wejścia są zabezpieczone przed zakłóceniami ESD, w tym impulsami i skokami napięcia zgodnymi z normą EN61131-2.
• W urządzeniu DO włączono monitorowanie wymiany danych przez SPI. Bezpieczne stany są uruchamiane, jeśli nie zostanie wykryty ruch SPI, a także gdy wyjściowe zasilanie spadnie zbyt nisko lub obwód wyjściowy osiągnął zbyt wysoką temperaturę.
• Możliwość montażu na szynie DIN (zgodnie z normą EN 50022) i zwarta konstrukcja, dzięki czemu idealnie nadaje się do montażu w kilku miejscach, gdzie mogą wystąpić ograniczenia przestrzeni.
• Materiał obudowy poliwęglanowej zalecany do normy EN 61131-3 (odporność na wibracje/wstrząsy/wilgotne powietrze/wysokie i niskie temperatury)
• Klasa IP20 (skuteczne uszczelnienie odporne na zanieczyszczenia, takie jak brud/kurz)
• Wyjścia są nie tylko przekazywane przez sygnał cyfrowy, ale również sygnał PWM o modulowanej szerokości impulsu
• Most cyklicznie wymienia się z głównym obrazem przetwarzania RevPi Core przy użyciu sterownika PiControl. Podobnie jak w przypadku tych wymian, wszelkie możliwe warunki błędów i dane konfiguracyjne są przesyłane cyklicznie.
• Wejścia prądu stałego mają wartość progową napięcia zasilania 24 V, zgodną z normą EN61131-2 typ 1 i 3 jako definicje wejścia. Prąd wejściowy zostanie ograniczony do maks. 2,4 mA.
• Regulowane filtrowanie niskoprzepustowe, które zapobiega odbijaniu się sygnału wejściowego. Filtr dotyczy wszystkich wejść lub nie ma go wcale. Wszystkie wejścia są zabezpieczone przed zakłóceniami ESD, w tym impulsami i skokami napięcia zgodnymi z normą EN61131-2.
• W urządzeniu DO włączono monitorowanie wymiany danych przez SPI. Bezpieczne stany są uruchamiane, jeśli nie zostanie wykryty ruch SPI, a także gdy wyjściowe zasilanie spadnie zbyt nisko lub obwód wyjściowy osiągnął zbyt wysoką temperaturę.
• Możliwość montażu na szynie DIN (zgodnie z normą EN 50022) i zwarta konstrukcja, dzięki czemu idealnie nadaje się do montażu w kilku miejscach, gdzie mogą wystąpić ograniczenia przestrzeni.
• Materiał obudowy poliwęglanowej zalecany do normy EN 61131-3 (odporność na wibracje/wstrząsy/wilgotne powietrze/wysokie i niskie temperatury)
• Klasa IP20 (skuteczne uszczelnienie odporne na zanieczyszczenia, takie jak brud/kurz)
• Wyjścia są nie tylko przekazywane przez sygnał cyfrowy, ale również sygnał PWM o modulowanej szerokości impulsu
Zastosowania
• Sektor motoryzacyjny
• Sektor energetyczny
• Sektor oświetlenia
• automatyzacja w domu
• Sektor energetyczny
• Sektor oświetlenia
• automatyzacja w domu
Dzięki temu cyfrowemu modułowi wejściowemu, rdzeń RevPi może zostać rozszerzony o 16 wejść cyfrowych, co stanowi warunek wstępny dla małego sterownika przemysłowego. Moduł rozszerzeń jest podłączony do rdzenia RevPi poprzez górne TOP złącze. Złącze wchodzi w skład zestawu tego modułu rozszerzeń.
.
Dane techniczne
Atrybut | Parametr |
---|---|
Typ akcesorium | Moduł PLC We/Wy |
Seria | RevPI DI 16I |
Liczba wejść | 16 |
Typ wejścia | Cyfrowe |
Do użytku z | Revolution Pi Connect, Revolution Pi Core |
Napięcie zasilania | 12 → 24 V dc |
Typ montażu | Szyna DIN |
Maksymalna temperatura robocza | +55°C |
Wymiary | 96 x 22,5 x 110,5 mm |
