- Nr art. RS:
- 169-5698
- Nr części producenta:

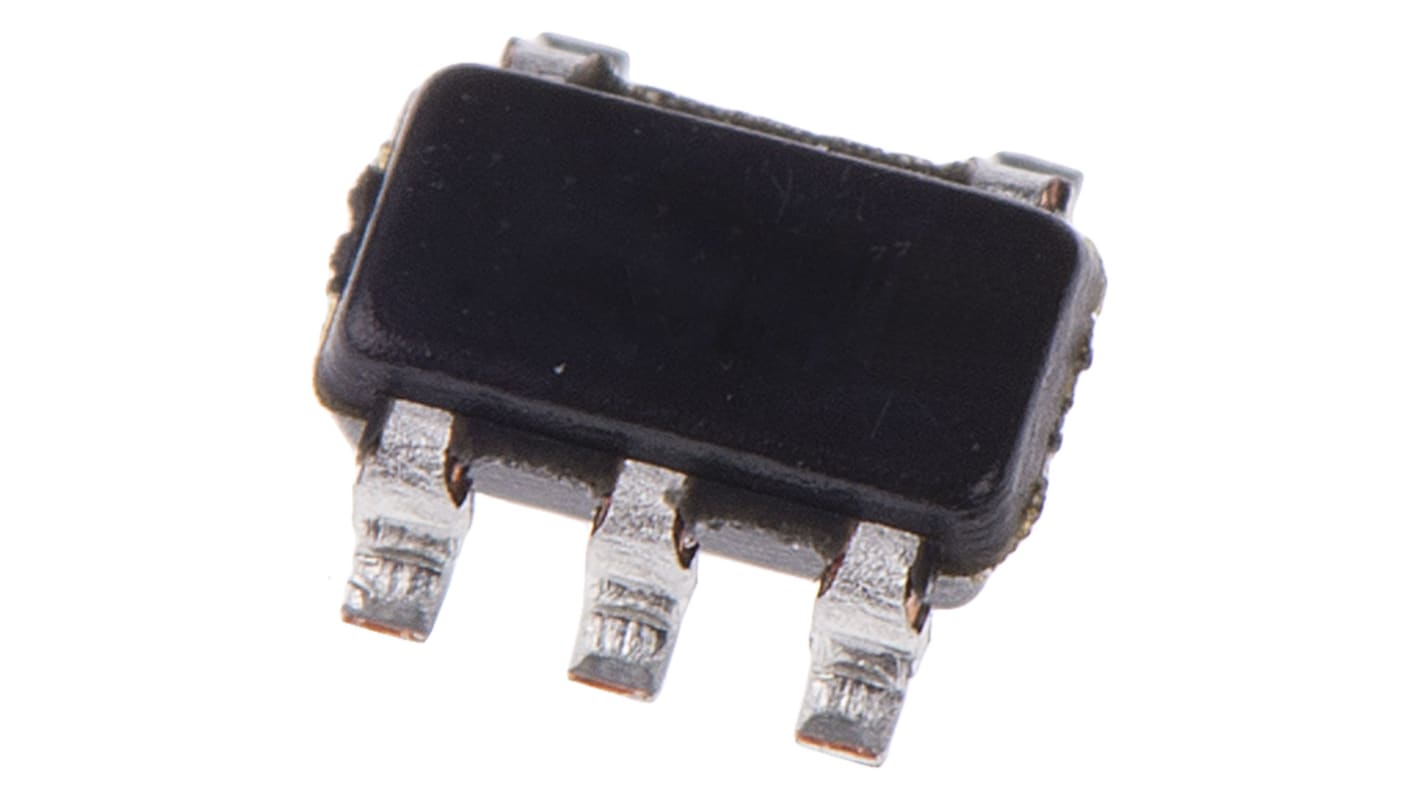

- SN74LVC1G17DBVT
- Producent:
- Texas Instruments
500 W magazynie, dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.
Cena netto za szt. (250 na rolce)
3,48 zł
(bez VAT)
4,28 zł
(z VAT)
Produkty | Per unit | Per Reel* |
250 - 250 | 3,48 zł | 869,00 zł |
500 - 1000 | 3,39 zł | 846,25 zł |
1250 - 2250 | 3,30 zł | 824,50 zł |
2500 + | 3,22 zł | 803,75 zł |
*cena za opakowanie |
- Nr art. RS:
- 169-5698
- Nr części producenta:
- SN74LVC1G17DBVT
- Producent:
- Texas Instruments
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Rodzina 74LVC1G, Texas Instruments
Układy logiczne CMOS o niskim napięciu zasilania
Pakiet pojedynczej bramki
Napięcie robocze: 1,65 do 5,5 V.
Kompatybilność: Wejście LVTTL/TTL, wyjście LVCMOS
Skuteczność zatrzaskiwania przekracza 100 mA zgodnie z JESD 78 klasa II
Ochrona przed ESD przekracza wartość JESD 22
Pakiet pojedynczej bramki
Napięcie robocze: 1,65 do 5,5 V.
Kompatybilność: Wejście LVTTL/TTL, wyjście LVCMOS
Skuteczność zatrzaskiwania przekracza 100 mA zgodnie z JESD 78 klasa II
Ochrona przed ESD przekracza wartość JESD 22
.
Rodzina 74LVC
Dane techniczne
Atrybut | Parametr |
---|---|
Seria układów logicznych | LVC |
Funkcja logiczna | Bufor spustu Schmitt |
Liczba kanałów | 1 |
Wejście przerzutnika Schmitta | Tak |
Typ wejścia | O pojedynczej końcówce |
Biegunowość | Nieodwracana |
Typ montażu | Montaż powierzchniowy |
Typ opakowania | SOT-23 |
Liczba styków | 5 |
Maksymalny prąd wyjściowy wysokiego poziomu | -32mA |
Maksymalny prąd wyjściowy niskiego poziomu | 32mA |
Maksymalny czas opóźnienia propagacji przy maksymalnym CL | 5 ns @ 5 V |
Maksymalne robocze napięcie zasilania | 5,5 V |
Wymiary | 2.9 x 1.6 x 1.15mm |
Szerokość | 1.6mm |
Warunek testu opóźnienia propagacji | 50pF |
Maksymalna temperatura robocza | +85°C |
Długość | 2.9mm |
Wysokość | 1.15mm |
Minimalne robocze napięcie zasilania | 1,65 V |
Minimalna temperatura robocza | -40°C |
