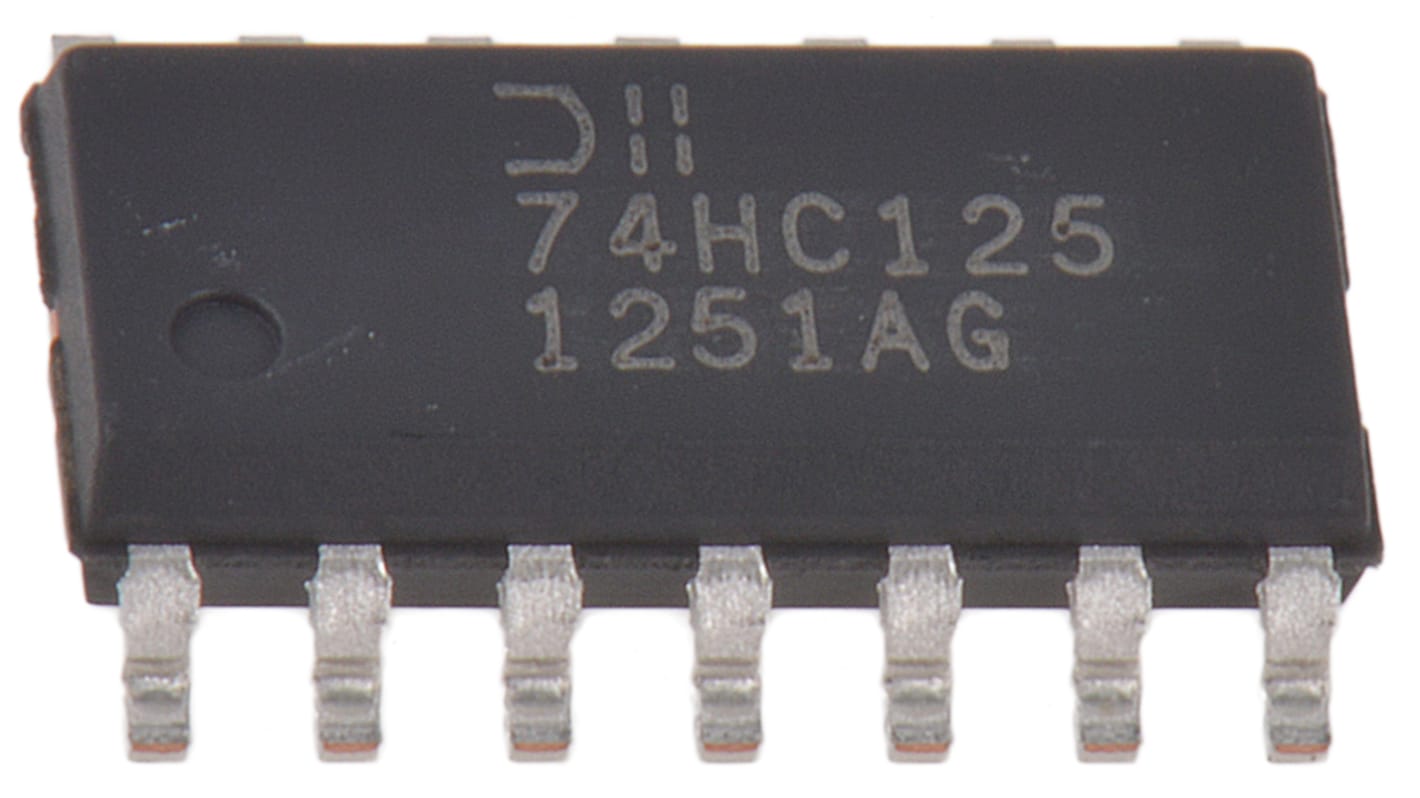

74HC125S14-13, 4-Channel Bufor spustu Schmitt, HC, 3 stany, Nieodwracana 2 → 6 V 14-Pin SOIC Tak

  • Nr art. RS 798-9008
  • Nr części producenta 74HC125S14-13
  • Producent DiodesZetex
Dane techniczne
Atesty i certyfikaty
Zgodne z RoHS
Kraj pochodzenia: CN
Szczegółowe dane produktu

Rodzina 74HC, DiodesZetex

Rodzina 74HC firmy DiodesZetex składa się z szybkich urządzeń logicznych wykorzystujących układy CMOS. Jest to seria logicznych układów scalonych ogólnego przeznaczenia o niskim poborze mocy. Dostępne są różne typy układów, w Gates: Standardowe bramki logiczne, szesnastkowe odrzutniki, bufory, dekodery i demultiemisji, przetwornice wyzwalające Schmitta, liczniki i rejestry przesuwne.

Zakres napięcia zasilania: 2 V do 6 V.
Pochłaniacze lub źródła 4 mA w VCC: 4,5 V.
Niski pobór mocy CMOS
Ochrona przed ESD Przekracza JESD 22 - model maszyny 200V (A115-A)- Model ciała ludzkiego 2000V (A114-A) - Przekracza model urządzenia obciążonego prądem o napięciu 1000 V (C101C)

Rodzina 74HC

Dane techniczne
Atrybut Parametr
Seria układów logicznych HC
Funkcja logiczna Bufor spustu Schmitt
Liczba kanałów 4
Wejście przerzutnika Schmitta Tak
Typ wejścia Spust Schmitt
Typ wyjścia 3 stany
Biegunowość Nieodwracana
Typ montażu Montaż powierzchniowy
Typ opakowania SOIC
Liczba styków 14
Maksymalny prąd wyjściowy wysokiego poziomu -4mA
Maksymalny prąd wyjściowy niskiego poziomu 5.2mA
Maksymalny czas opóźnienia propagacji przy maksymalnym CL 150 ns @ 50 pF
Wymiary 8.74 x 3.99 x 1.48mm
Minimalne robocze napięcie zasilania 2 V
Wysokość 1.48mm
Maksymalna temperatura robocza +125°C
Szerokość 3.99mm
Długość 8.74mm
Minimalna temperatura robocza -40°C
Maksymalne robocze napięcie zasilania 6 V
Warunek testu opóźnienia propagacji 50pF
