Generator funkcyjny BK Precision częst. sinus: 12MHz amplituda: 20V Pk-Pk impedancja: 50Ω, z kalibracją DKD
- Nr art. RS:
- 122-2087
- Nr części producenta:
- BK4013B
- Producent:
- BK Precision
- Nr art. RS:
- 122-2087
- Nr części producenta:
- BK4013B
- Producent:
- BK Precision
Dane techniczne
Atesty i certyfikaty
Nie dotyczy
- Kraj pochodzenia:
- IL
Szczegółowe dane produktu

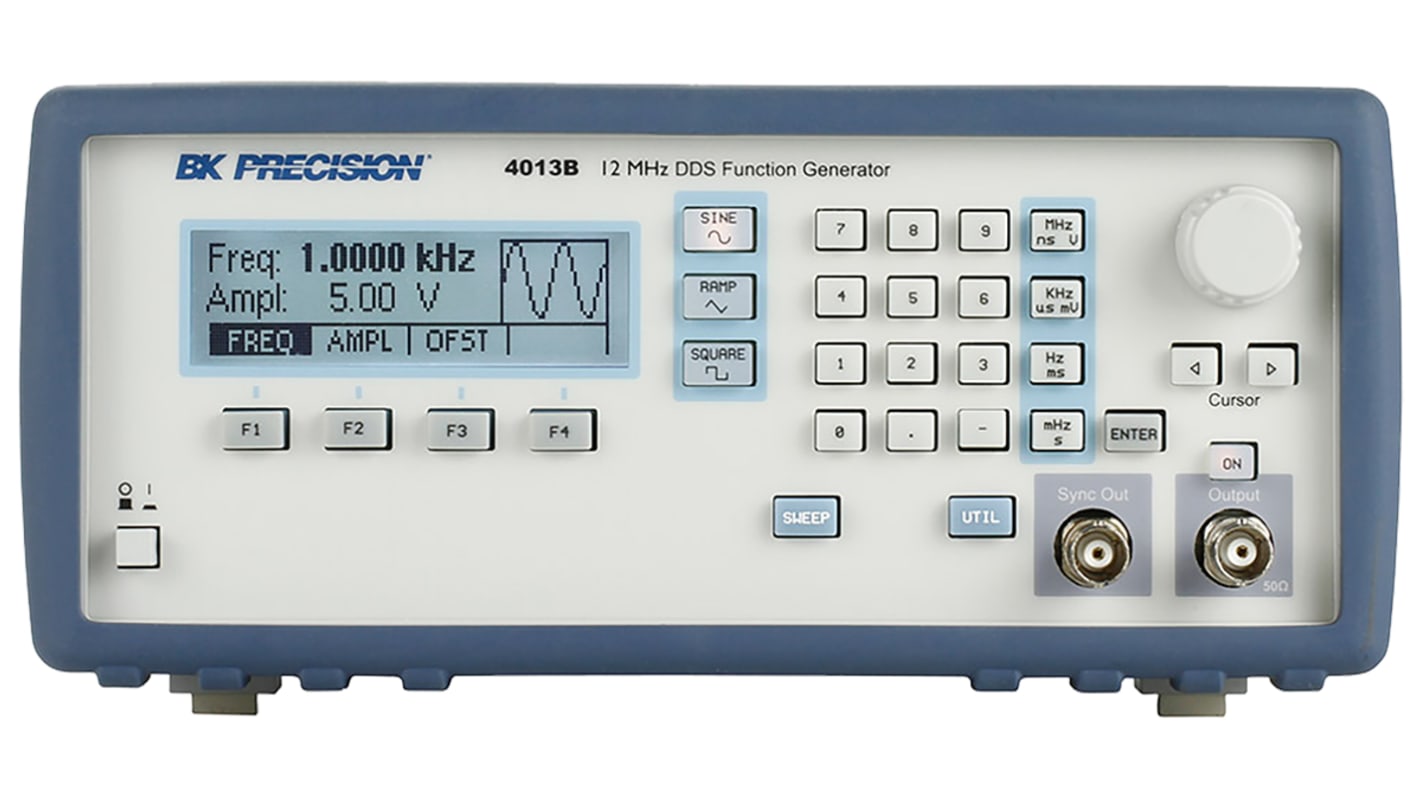

Model dokładności B&K 4013B DDS Generator funkcji
Model Precision B&K BK4013B to uniwersalny generator funkcji przesuwu obrazu, wykorzystujący Advanced Direct Digital Syntecture (DDS). Aparat generuje fale sinusoidalne, prostokątne i trójkątne o dużej precyzji i stabilności sygnału. Zapewnia zmienne napięcie wyjściowe w zakresie od 0 do 10 Vpp na 50 Ω lub do 20 Vpp na przerwę w obwodzie. Bezstopniowa regulacja składowej stałej umożliwia bezpośrednie podawanie sygnału wyjściowego do obwodów z właściwym poziomem polaryzacji. Dodatkowe wyjście TTL na częstotliwości generatora służy do synchronizacji urządzeń zewnętrznych. W pamięci można zapisać do 9 ustawień panelu przedniego.
Charakterystyka i zalety
Wytwarzanie fal sinusoidalnych, prostokątnych i trójkąta/rampy
Przeszukiwanie liniowe i logarytmiczne
Regulowany cykl pracy
Regulowane przesunięcie DC
Zapisać i przywołać maksymalnie 9 ustawień oprzyrządowania
Przycisk włączania/wyłączania wyjścia
Zbyt wysokie napięcie, zbyt wysokie natężenie prądu i zabezpieczenie przed zwarciem na wyjściu głównym
Przeszukiwanie liniowe i logarytmiczne
Regulowany cykl pracy
Regulowane przesunięcie DC
Zapisać i przywołać maksymalnie 9 ustawień oprzyrządowania
Przycisk włączania/wyłączania wyjścia
Zbyt wysokie napięcie, zbyt wysokie natężenie prądu i zabezpieczenie przed zwarciem na wyjściu głównym
Obszary zastosowania
Szkolnictwo
Inne zastosowania, które wymagają podstawowych generatorów funkcji DDS z możliwością przeszukiwania
Inne zastosowania, które wymagają podstawowych generatorów funkcji DDS z możliwością przeszukiwania
Uwaga
Mogą Państwo również zainteresować się modelem BK4007B ( 121-7542 ), 0,1 Hz - 7 MHz.
W zestawie
Instrukcja na dysku CD, przewód zasilający, certyfikat kalibracji
.
Precyzja B&K.
Dane techniczne
Atrybut | Parametr |
---|---|
Numer modelu | 4013B |
Skalibrowane | DKDCAL |
Częstotliwość sygnału cyfrowego | Tak |
Minimalna częstotliwość sinus | 0.1Hz |
Maksymalna częstotliwość sinus | 12MHz |
Minimalna częstotliwość prostokąt impuls i przebieg arbitralny | 0,1 Hz |
Maksymalna częstotliwość prostokąt impuls i przebieg arbitralny | 12MHz |
Maksymalna częstotliwość trójkąt/piła | 1MHz |
Minimalna częstotliwość trójkąt/piła | 0.1Hz |
Amplituda i przesunięcie sygnału cyfrowego | Tak |
Wewnętrzny generator liniowy lub logarytmiczny | Tak |
Zmienne przemiatanie | Tak |
Wymiary | 213 x 210 x 88mm |
Masa | 2kg |
Wysokość | 88mm |
Minimalna temperatura robocza | 0°C |
Szerokość | 210mm |
Zakres częstotliwości prostokąt impuls i przebieg arbitralny | 0,1 Hz → 12 MHz |
Amplituda wyjścia | 20V Pk-Pk |
Maksymalna temperatura robocza | +50°C |
Długość | 213mm |
Impedancja wyjścia | 50Ω |
