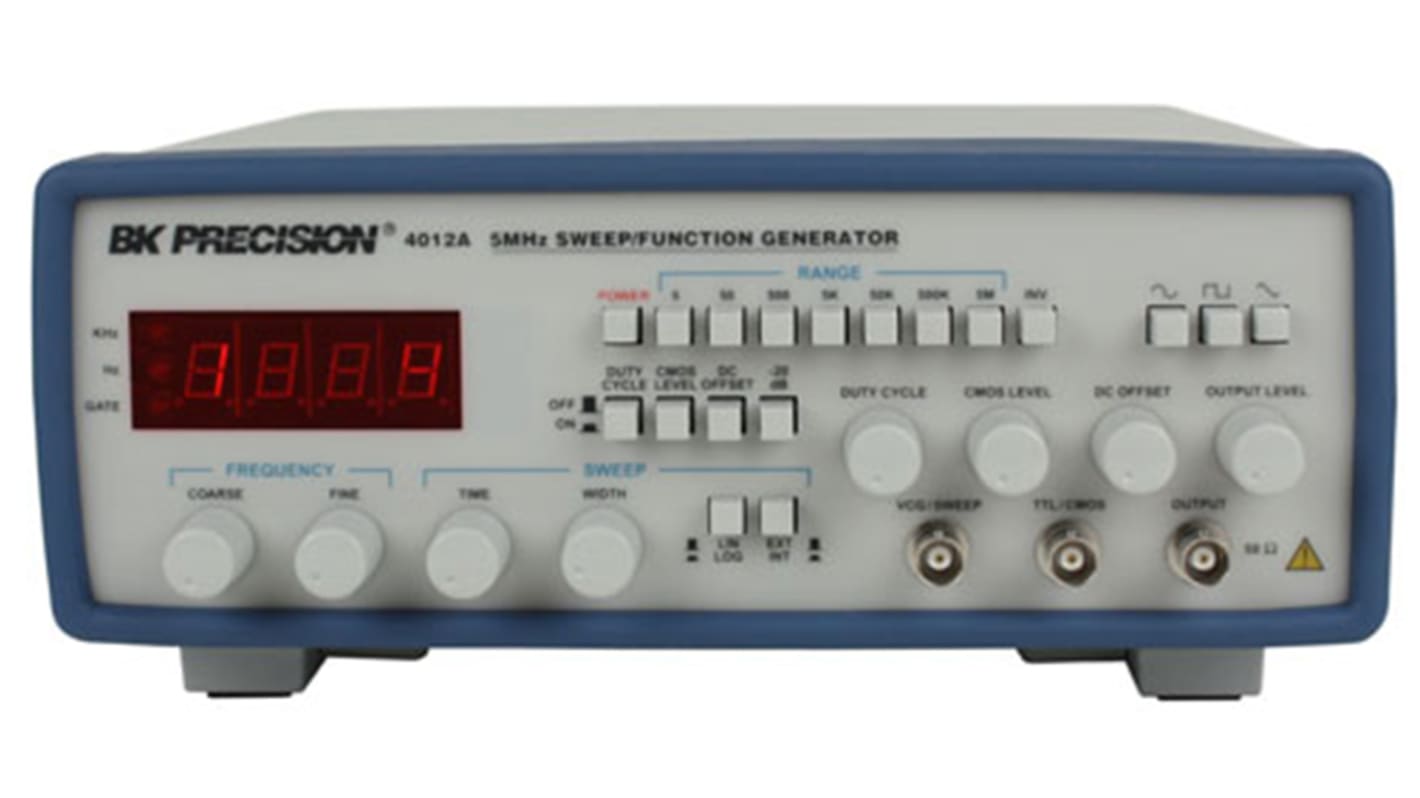

Generator funkcyjny BK Precision częst. sinus: 5MHz tłumienie: -20dB amplituda: 20V Pk-Pk impedancja: 50Ω, z kalibracją
- Nr art. RS:
- 193-7465
- Nr części producenta:
- BK4012A
- Producent:
- BK Precision
- Nr art. RS:
- 193-7465
- Nr części producenta:
- BK4012A
- Producent:
- BK Precision
Dane techniczne
Atesty i certyfikaty
- Kraj pochodzenia:
- TW
Szczegółowe dane produktu
Cechy produktów:
Od 0,5 Hz do 5 MHz
Wyjściowe przebiegi sinusoidalne, kwadratowe, trójkątne, impulsowe i narastające liniowo
Zgrubne i dokładne strojenie
4-cyfrowy wyświetlacz LED
Liniowa i logarytmiczna funkcja przemiatania (sweep)
Regulowany współczynnik wypełnienia
Regulowana składowa stała
Regulowana amplituda sygnału wyjściowego i tłumik 20 dB
Wyjście 20 Vpp do otwartego obwodu (10 Vpp przy obciążeniu 50 omów)
Wyjściowe przebiegi sinusoidalne, kwadratowe, trójkątne, impulsowe i narastające liniowo
Zgrubne i dokładne strojenie
4-cyfrowy wyświetlacz LED
Liniowa i logarytmiczna funkcja przemiatania (sweep)
Regulowany współczynnik wypełnienia
Regulowana składowa stała
Regulowana amplituda sygnału wyjściowego i tłumik 20 dB
Wyjście 20 Vpp do otwartego obwodu (10 Vpp przy obciążeniu 50 omów)
.
Dane techniczne
Atrybut | Parametr |
---|---|
Numer modelu | 4012A |
Skalibrowane | DKDCAL |
Częstotliwość sygnału cyfrowego | Tak |
Maksymalna częstotliwość sinus | 5MHz |
Minimalna częstotliwość sinus | 0.5Hz |
Minimalna częstotliwość prostokąt impuls i przebieg arbitralny | 0,5 Hz |
Maksymalna częstotliwość prostokąt impuls i przebieg arbitralny | 5MHz |
Maksymalna częstotliwość trójkąt/piła | 5MHz |
Minimalna częstotliwość trójkąt/piła | 0.5Hz |
Amplituda i przesunięcie sygnału cyfrowego | Tak |
Wewnętrzny generator liniowy lub logarytmiczny | Tak |
Zmienne przemiatanie | Tak |
Dokładność podstawy czasu | ±10PPM |
Masa | 1.8kg |
Wymiary | 266.7 x 311.15 x 114.3mm |
Poziom wyjścia CMOS | 4 → 14V Pk-Pk |
Tłumienie | -20dB |
Amplituda wyjścia | 20V Pk-Pk |
Zakres częstotliwości prostokąt impuls i przebieg arbitralny | 0,5 Hz 5 MHz |
Impedancja wyjścia | 50Ω |
Długość | 266.7mm |
Poziom wyjścia TTL | 0.8 → 2.4V |
Impedancja wejścia | 10 k |
Szerokość | 311.15mm |
Wysokość | 114.3mm |
