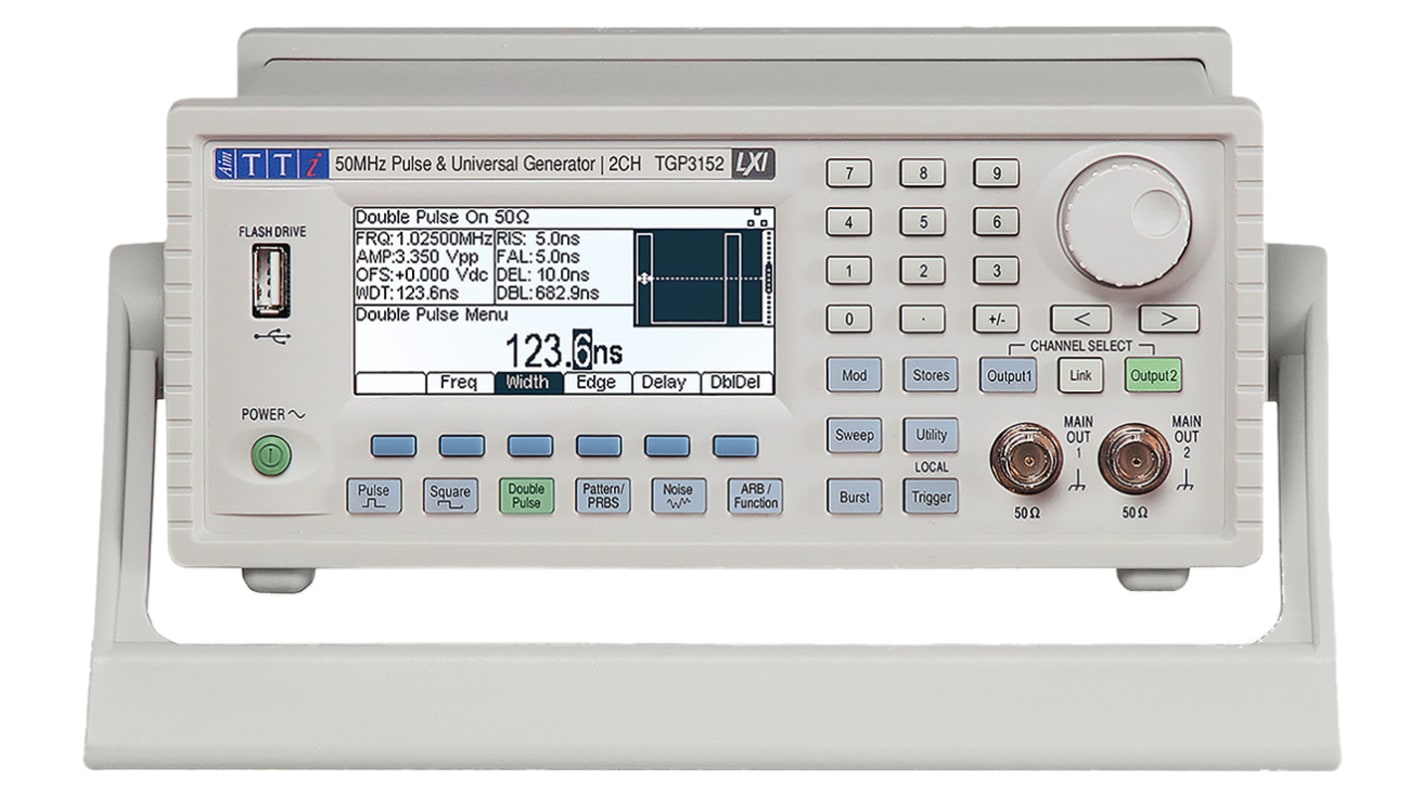

Generator impulsów, numer: TGP3100, 269 x 213.5 x 86.5 (Rack Mount) mm, 295 x 250 x 97 (Bench Top Mount) mm
- Nr art. RS:
- 112-0948
- Nr części producenta:
- TGP3121
- Producent:
- Aim-TTi
Zapas chwilowo wyczerpany, wysyłka nastąpi, gdy produkt będzie znowu dostępny
Wysyłka standardowa
Dodano do koszyka
Cena netto za szt.
9 153,47 zł
(bez VAT)
11 258,77 zł
(z VAT)
| Produkty | Per unit |
| 1 + | 9 153,47 zł |
- Nr art. RS:
- 112-0948
- Nr części producenta:
- TGP3121
- Producent:
- Aim-TTi
Dane techniczne
Atesty i certyfikaty
- Kraj pochodzenia:
- GB
Szczegółowe dane produktu
AIM-TTi TGP3100 - generatory uniwersalne
Charakterystyka i zalety
Krzywe tętna z 1 kHz do 50 MHz [25 MHz], minimalny czas narastania 5 ns [8 ns]
Tętno, tętno dwusekundowe, wzór tętna i krzywe PRBS
Rozdzielczości impulsu, szerokości i opóźnienia 100/s lub 11 cyfr
Niezależnie zmienne czasy narastania i opadania od 5 ns [8 ns] do 800 sekund
Asynchroniczne działanie przy niskim jitter, impulsy wyzwalane zewnętrznie lub rekonstrukcja tętna
Wysoka wydajność dysków zapewnia moc 20 V pk-pk do 50 Ω (nieporównywalne)
Szeroka gama modulowanych impulsów, w tym AM.FM, PM, FSK, BPSK, SUM, PWM, PDMprzy użyciu wewnętrznych lub zewnętrznych źródeł modulacji.
Wyzwalana (liczba serii) lub bramkowana z użyciem wewnętrznych lub zewnętrznych źródeł wyzwalających
Generator pełnego szumu do 25 MHz z wybieranym współczynnikiem szczytu i dystrybucją zdefiniowaną przez użytkownika
Pełny generator arbitrażowy/funkcjonalny z 16 rodzajami krzywych
Fale sinusoidalne o częstotliwości do 50 MHz [25 MHz]
Dowolne krzywe z częstotliwością próbkowania 800 MS/s i 16-bitową rozdzielczością pionową
Duża wewnętrzna/zewnętrzna modulacja wszystkich rodzajów krzywych
Interfejsy LAN zgodne z GPIB, USB i LXI
Karta graficzna monochromatyczna 256 x 112 pikseli
Białe podświetlenie LED z regulowaną jasnością i kontrastem
Tryby czarno-białe lub odwrócone
Z pamięci nieulotnej można zapisać i przywołać maksymalnie 9 kompletnych konfiguracji przyrządów
Interfejs pamięci flash USB montowany na panelu przednim
Interfejsy LAN zgodne ze standardem USB i LXI
Wymiary 97 x 250 x 295 mm
Ciężar 3,2 kg.
Tętno, tętno dwusekundowe, wzór tętna i krzywe PRBS
Rozdzielczości impulsu, szerokości i opóźnienia 100/s lub 11 cyfr
Niezależnie zmienne czasy narastania i opadania od 5 ns [8 ns] do 800 sekund
Asynchroniczne działanie przy niskim jitter, impulsy wyzwalane zewnętrznie lub rekonstrukcja tętna
Wysoka wydajność dysków zapewnia moc 20 V pk-pk do 50 Ω (nieporównywalne)
Szeroka gama modulowanych impulsów, w tym AM.FM, PM, FSK, BPSK, SUM, PWM, PDMprzy użyciu wewnętrznych lub zewnętrznych źródeł modulacji.
Wyzwalana (liczba serii) lub bramkowana z użyciem wewnętrznych lub zewnętrznych źródeł wyzwalających
Generator pełnego szumu do 25 MHz z wybieranym współczynnikiem szczytu i dystrybucją zdefiniowaną przez użytkownika
Pełny generator arbitrażowy/funkcjonalny z 16 rodzajami krzywych
Fale sinusoidalne o częstotliwości do 50 MHz [25 MHz]
Dowolne krzywe z częstotliwością próbkowania 800 MS/s i 16-bitową rozdzielczością pionową
Duża wewnętrzna/zewnętrzna modulacja wszystkich rodzajów krzywych
Interfejsy LAN zgodne z GPIB, USB i LXI
Karta graficzna monochromatyczna 256 x 112 pikseli
Białe podświetlenie LED z regulowaną jasnością i kontrastem
Tryby czarno-białe lub odwrócone
Z pamięci nieulotnej można zapisać i przywołać maksymalnie 9 kompletnych konfiguracji przyrządów
Interfejs pamięci flash USB montowany na panelu przednim
Interfejsy LAN zgodne ze standardem USB i LXI
Wymiary 97 x 250 x 295 mm
Ciężar 3,2 kg.
Uwaga
AIM-TTi TGP3100 - generatory impulsowe wykorzystują techniki cyfrowe. Mogą one replikować możliwości tradycyjnych generatorów impulsów, dodając jednocześnie dodatkowe urządzenia, takie jak modulowanie impulsów. I działające jako generatory impulsów, instrumenty mogą działać jako generatory zakłóceń o wysokiej wydajności oraz jako generatory funkcji/generatory arbitralne, co czyni je prawdziwie uniwersalnymi generatorami funkcji.
Normy
En61010-1
.
Dane techniczne
Atrybut | Parametr |
|---|---|
| Maksymalna częstotliwość | 25 (Double Pulse) MHz, 50 (Pulse) MHz |
| Częstotliwość minimalna | 1 mHz |
| Maksymalna szerokość impulsu | 499.99999999 (Double Pulse) s, 999.99999999 (Pulse) s |
| Tryby | Seria, podwójny impuls, przebieg funkcyjny/arbitralny, modulacja, szum, wzór/PBRS, impuls, kwadratowy, przemiatanie, wyzwalanie |
| Minimalna szerokość impulsu | 10ns |
| Maksymalne opóźnienie impulsu | 999.99999996 (Double Pulse) s, 999.99999998 (Pulse) s |
| Minimalne opóźnienie impulsu | 0ns |
| Skalibrowane | DKDCAL |
| Regulowana amplituda wyjściowa | Tak |
| Zakłócenia jitter | <30% |
| Czas narastania-opadania | 5 ns → 399.999999989 s (Double Pulse), 5 ns → 799.999999989 s (Pulse) |
| Impedancja wejścia | 10 kΩ |
| Typ złącza | GPIB, LAN, LXI, układ zdalny, USB 2.0, dysk Flash USB |
| Wymiary | 269 x 213.5 x 86.5 (Rack Mount) mm, 295 x 250 x 97 (Bench Top Mount) mm |
| Szerokość | 213.5 (Rack Mount) mm, 250 (Bench Top Mount) mm |
| Długość | 269 (Rack Mount) mm, 295 (Bench Top Mount) mm |
| Minimalna temperatura robocza | +5°C |
| Wysokość | 86.5 (Rack Mount) mm, 97 (Bench Top Mount) mm |
| Numer modelu p | TGP3100 |
| Masa | 3.2kg |
| Maksymalna temperatura robocza | +40°C |
