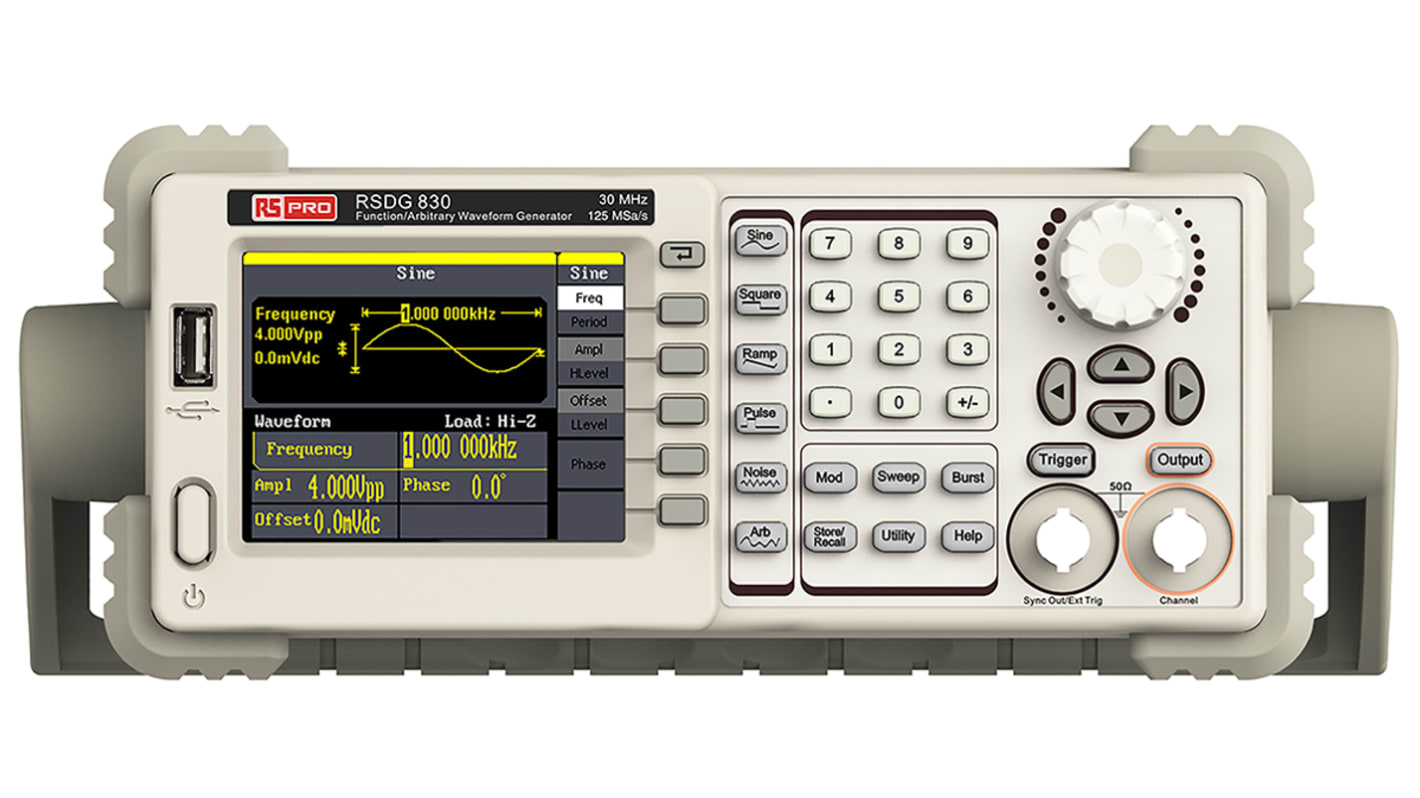

Generator przebiegów arbitralnych, 0 → 30MHz, 1 μHz, Wyświetlacz LCD TFT,

Dane techniczne
Atesty i certyfikaty
Zgodne z RoHS
Kraj pochodzenia: CN
Szczegółowe dane produktu

Generatory serii RS Pro RSDG800 do funkcji/dowolnych wykresów

Generatory serii RS Pro RSDG800 do funkcji/arbitralnych wykresów, wyjścia Sine, Square, Ramp, Pulse, Noise i Arbitrares. Modele RSDG800 są wyposażone w technologię EasyPulse, która zapewnia niską częstotliwość występowania drżeń, szybko narastających/opadających krawędzi, nawet przy niskich ustawieniach cyklu pracy. Zaletą jest to, że operator ma szeroki zakres szerokości impulsu i czasów przejścia. Dzięki temu generator jest bardziej wszechstronny niż podobne projekty standardu DDS.

Charakterystyka i zalety

Technologia DDS, wyjście jednokanałowe
Częstotliwość próbkowania 125 MSA/s, 14-bitowa rozdzielczość pionowa
5 typów standardowych krzywych wyjściowych, wbudowanych 46 dowolnych krzywych
Pełny zestaw funkcji modulacji: AM, DSB-AM, FM, PM, FSK, ASK, PWM, tryb mignięcia, funkcja Burst
Wejście/wyjście - wyjście kształtu fali, wyjście sygnału synchronicznego, zewnętrzne wejście wyzwalające
Standardowe interfejsy USB Device, USB Host
Dostarczane z zaawansowanym, dowolnym oprogramowaniem do edycji
Obsługa pilota zdalnego sterowania
Wymiary 229 x 105 x 281 mm
Waga: 3,4 kg.

Obszary zastosowania

Czujnik analogowy
Sygnały środowiska symulacji
Test działania obwodu
Test IC
Badania i rozwój
Szkolenie

Supplied with

Skrócona instrukcja obsługi, płyta CD (z oprogramowaniem komputerowym EasyWave), przewód zasilający, kabel USB

Dane techniczne
Atrybut Parametr
Maksymalna częstotliwość 30MHz
Częstotliwość minimalna 0 MHz
Maksymalna częstotliwość trójkąt pochylnie 300kHz
Minimalna częstotliwość trójkąt pochylnie 1µHz
Rozdzielczość 1 μHz
Skalibrowane ISOCAL
Minimalna szerokość impulsu >50ns
Przebiegi arbitralne Tak
Maksymalna temperatura robocza +40°C
Długość 229mm
Typ wyświetlacza Wyświetlacz LCD TFT
Pamięć przebiegów 10
Typ złącza BNC, Host USB, Urządzenie USB
Szerokość 281mm
Wejścia Zewnętrzny wyzwalacz
Wymiary 229 x 281 x 105mm
Typ złącza BNC, Host USB, Urządzenie USB
Maksymalna amplituda wyjścia 10V Pk-Pk
Minimalna temperatura robocza 0°C
Przemiatanie Liniowy, Logarytmiczny
Masa 2.6kg
Wysokość 105mm
Wprowadzanie danych Klawiatura
Czas narastania-opadania 1.6ks
