Szczegółowe dane produktu

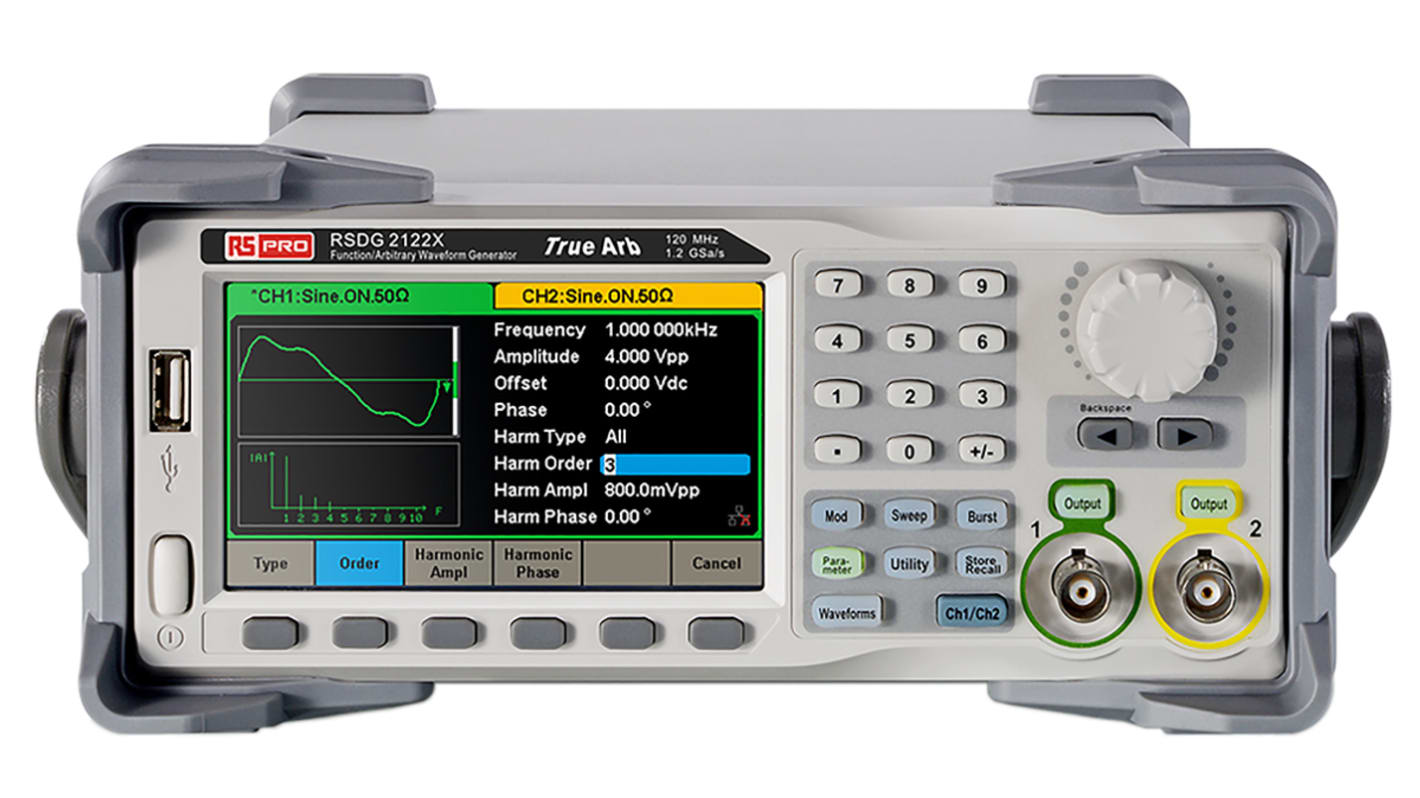

Generatory serii RS Pro RSDG2000X do funkcji/dowolnych krzywych
Generatory serii RS Pro RSDG2000X z funkcją/dowolną krzywą charakteryzują się dużą wartością, oferując jednocześnie innowacyjne funkcje. Opatentowane techniki TrueArb & EasyPulse pomagają rozwiązać problemy tradycyjnych generatorów DDS generując dowolne, kwadratowe i pulsacyjne krzywe. Dzięki tym technikom RSDG2000X użytkownicy mogą uzyskać różne, wysokiej jakości sygnały o niskim poziomie jitter, aby sprostać stale rosnącemu zapotrzebowaniu na bardziej złożone i rozległe zastosowania.
Charakterystyka i zalety
Dwukanałowa funkcja/dowolny generator krzywych
Pasmo 40 MHz, 80 MHz lub 120 MHz (w zależności od modelu)
Maksymalna amplituda wyjściowa 20 Vpp
Wysoka wierność obrazu i zakres dynamiczny 80 dB
Wysokowydajny system próbkowania z częstotliwością próbkowania 1,2 GSA/s i 16-bitową rozdzielczością pionową (brak szczegółów w krzywych)
Innowacyjna technologia TrueArb, oparta na architekturze punktowej, obsługuje dowolną krzywą 8 pts ∼ 8 Mpts ARB z częstotliwością próbkowania w zakresie 1 μSa/s ∼ 75 MSA/s
Innowacyjna technologia EasyPulse, umożliwiająca generowanie słabych fluktuacji prostokątnych lub krzywych tętna, zapewnia szeroki zakres i dużą precyzję pomiaru szerokości impulsu oraz możliwość regulacji czasu narastania/opadania
Analogowe i cyfrowe typy modulacji AM, DSB-AM, FM, PM, PSK, ASK, PWM
Funkcja miatania i Burst, obsługa trybu obrazowania harmonicznego
196 wbudowanych dowolnych krzywych
Licznik wysokiej precyzji częstotliwości
Standardowe interfejsy Urządzenie USB, host USB, LAN (VXI-11)
Wyświetlacz dotykowy 4,3" - łatwiejsza obsługa
Wymiary 260,3 x 107,2 x 295,7 mm
Waga 4,42 kg.
Pasmo 40 MHz, 80 MHz lub 120 MHz (w zależności od modelu)
Maksymalna amplituda wyjściowa 20 Vpp
Wysoka wierność obrazu i zakres dynamiczny 80 dB
Wysokowydajny system próbkowania z częstotliwością próbkowania 1,2 GSA/s i 16-bitową rozdzielczością pionową (brak szczegółów w krzywych)
Innowacyjna technologia TrueArb, oparta na architekturze punktowej, obsługuje dowolną krzywą 8 pts ∼ 8 Mpts ARB z częstotliwością próbkowania w zakresie 1 μSa/s ∼ 75 MSA/s
Innowacyjna technologia EasyPulse, umożliwiająca generowanie słabych fluktuacji prostokątnych lub krzywych tętna, zapewnia szeroki zakres i dużą precyzję pomiaru szerokości impulsu oraz możliwość regulacji czasu narastania/opadania
Analogowe i cyfrowe typy modulacji AM, DSB-AM, FM, PM, PSK, ASK, PWM
Funkcja miatania i Burst, obsługa trybu obrazowania harmonicznego
196 wbudowanych dowolnych krzywych
Licznik wysokiej precyzji częstotliwości
Standardowe interfejsy Urządzenie USB, host USB, LAN (VXI-11)
Wyświetlacz dotykowy 4,3" - łatwiejsza obsługa
Wymiary 260,3 x 107,2 x 295,7 mm
Waga 4,42 kg.
W zestawie
Skrócona instrukcja obsługi, certyfikat produktu, kabel zasilający, certyfikat kalibracji, kabel koncentryczny BNC, dysk CD (w tym arkusz danych i pakiet oprogramowania aplikacyjnego)
.
Dane techniczne
Atrybut | Parametr |
---|---|
Maksymalna częstotliwość | 120MHz |
Częstotliwość minimalna | 1 μHz |
Maksymalna częstotliwość trójkąt pochylnie | 1MHz |
Minimalna częstotliwość trójkąt pochylnie | 1µHz |
Rozdzielczość | 1 μHz |
Skalibrowane | ISOCAL |
Minimalna szerokość impulsu | 100ns |
Przebiegi arbitralne | Tak |
Przemiatanie | Liniowy, logarytmiczny |
Wymiary | 260.3 x 295.7 x 107.2mm |
Długość | 260.3mm |
Masa | 3.4kg |
Typ złącza | BNC |
Maksymalna amplituda wyjścia | 20V Pk-Pk |
Maksymalna temperatura robocza | +40°C |
Typ złącza | LAN, urządzenie USB, host USB |
Minimalna temperatura robocza | 0°C |
Wysokość | 107.2mm |
Szerokość | 295.7mm |
Czas narastania-opadania | 22.4s |
Typ wyświetlacza | LCD |
Wejścia | Wyzwalacz |
Wprowadzanie danych | Klawiatura |
