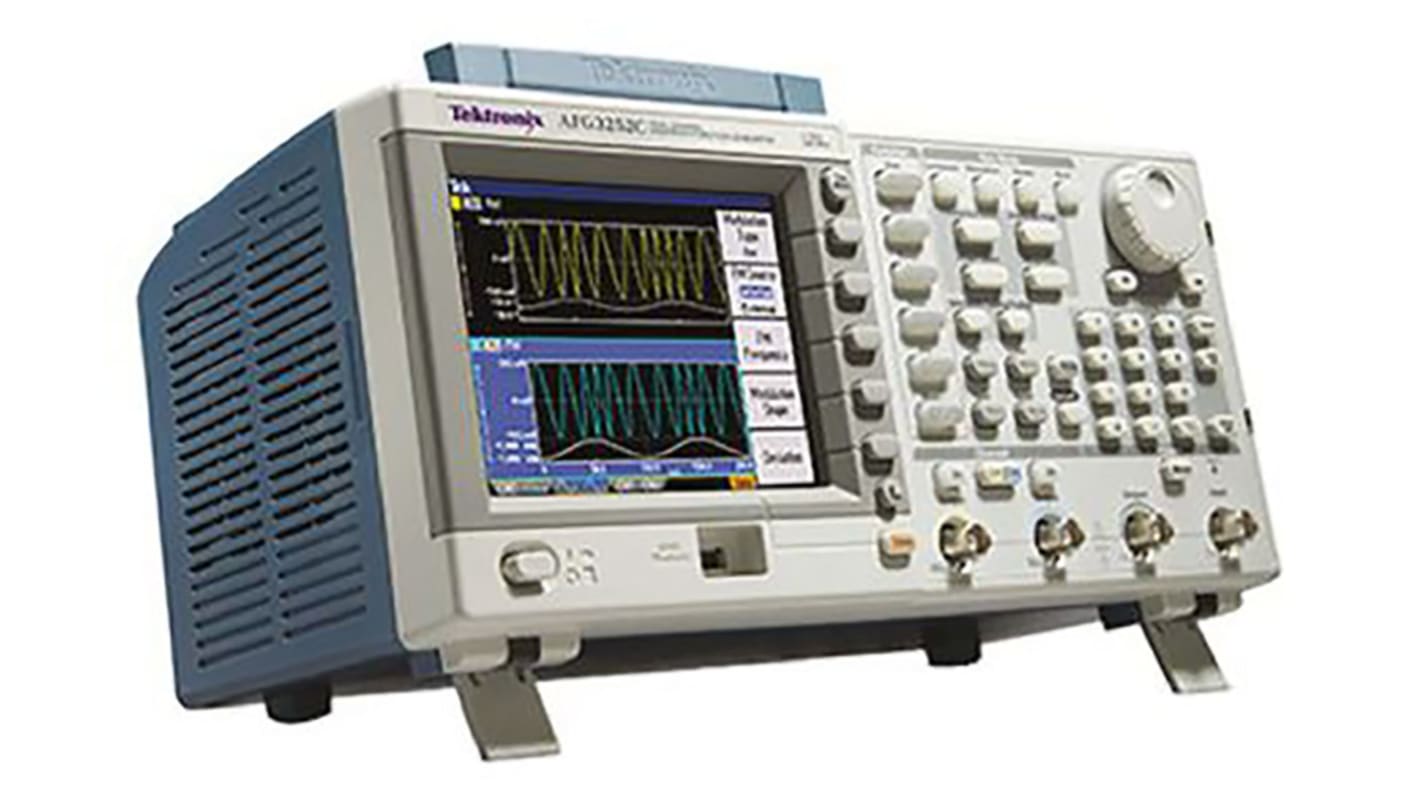

Generator przebiegów arbitralnych aplituda 20V Pk-Pk częst. próbkowania 250Msps 12 cyfr Wyświetlacz TFT 5,6 cala
- Nr art. RS:
- 774-4704
- Nr części producenta:
- AFG3011C
- Producent:
- Tektronix
- Nr art. RS:
- 774-4704
- Nr części producenta:
- AFG3011C
- Producent:
- Tektronix
Atesty i certyfikaty
Zwolniony
- Kraj pochodzenia:
- CN
Szczegółowe dane produktu
Tektronix seria AFG3000
Tektronix przedstawił serię AFG3000C w celu stworzenia najszerszej i najpełniejszej gamy generatorów arbitralnych/funkcji w branży. Klienci mogą wybrać modele AFG3000C o szerokościach pasma od 10 do 240 MHz, częstości próbkowania do 2GS/s i amplitudy do 20Vp-p. Zapewnia to wysoką wydajność w szerokim zakresie zastosowań i budżetów. Wszystkie modele z serii AFG3000C mają duże kolorowe wyświetlacze TFT LCD, które zapewniają lepszy podgląd parametrów krzywych i kształtów fali. Modele AFG3000C z dwoma wyjściami zapewniają funkcjonalność równoważną z dwoma generatorami sygnału, z dodatkową korzyścią, że sygnały mogą być łatwo synchronizowane pomiędzy dwoma wyjściami. Wszystkie modele są dostarczane z oprogramowaniem ArbExpress. Oprogramowanie to umożliwia płynne importowanie krzywych z dowolnego oscyloskopu Tektronix lub definiowanie ich za pomocą standardowych funkcji, edytorów równań i układów matematycznych.
Modele dwukanałowe pozwalają zaoszczędzić pieniądze i przestrzeń biurową, obsługując w jednym dwa generatory sygnału, zapewniające sygnały zsynchronizowane lub niezależne
Wybór modelu, maks. Częstotliwość próbkowania 2GS/s, umożliwia generowanie krzywych o precyzyjnej rozdzielczości strojenia
Wybór modelu do 20Vp-p umożliwia generowanie sygnałów o wysokiej amplitudzie bez korzystania z zewnętrznego wzmacniacza mocy
Wszystkie modele posiadają 25 klawiszy skrótów, które skracają czas konfiguracji i oceny, zapewniając bezpośredni dostęp do często używanych funkcji i parametrów
Kolorowy wyświetlacz o przekątnej 5,6 cala (142 mm) daje poczucie pewności co do sygnałów, ponieważ wszystkie istotne ustawienia i wykresy krzywych są widoczne w jednym obrazie
Głębokość wagi wynosząca 168mm uwalnia przestrzeń laboratoryjną
Oprogramowanie Tektronix ArbExpress jest dołączone
Wybór modelu, maks. Częstotliwość próbkowania 2GS/s, umożliwia generowanie krzywych o precyzyjnej rozdzielczości strojenia
Wybór modelu do 20Vp-p umożliwia generowanie sygnałów o wysokiej amplitudzie bez korzystania z zewnętrznego wzmacniacza mocy
Wszystkie modele posiadają 25 klawiszy skrótów, które skracają czas konfiguracji i oceny, zapewniając bezpośredni dostęp do często używanych funkcji i parametrów
Kolorowy wyświetlacz o przekątnej 5,6 cala (142 mm) daje poczucie pewności co do sygnałów, ponieważ wszystkie istotne ustawienia i wykresy krzywych są widoczne w jednym obrazie
Głębokość wagi wynosząca 168mm uwalnia przestrzeń laboratoryjną
Oprogramowanie Tektronix ArbExpress jest dołączone
W zestawie
Skrócona instrukcja obsługi, przewód zasilający, kabel USB, płyta CD-ROM ze specyfikacją i instrukcją weryfikacji wydajności, instrukcja obsługi programisty, instrukcja serwisowa, sterowniki LabVIEW i ivi, płyta CD-ROM z oprogramowaniem ArbExpress, certyfikat kalibracji kalibracji NIST-legalizowany
Generator arbitralnych funkcji Tektronix serii AFG3000C
Bezkonkurencyjna wydajność Tektronix AFG3011C z napięciem wyjściowym do 20 Vpp, uniwersalność, intuicyjna obsługa i przystępna cena sprawiają, że generatory funkcji, arbitralnych kształtów fali i impulsów serii AFG3000C są najbardziej przydatnymi przyrządami w branży. Użytkownicy mogą wybierać spośród 12 różnych standardowych kształtów fal. Możliwość generowania arbitralnych kształtów fali o długości do 128 K przy wysokiej prędkości próbkowania. W przypadku impulsowych kształtów fali czas początkowego i końcowego krawędzi można ustawiać niezależnie. Sygnały zewnętrzne można podłączyć i dodać do sygnału wyjściowego. Wszystkie przyrządy są wyposażone w bardzo stabilną bazę czasową z odchyleniem zaledwie ±1 ppm rocznie.
Cechy i zalety
• 3-letnia gwarancja wliczona
• Amplituda do 20 Vp-p przy obciążeniach 50 Ω
• Wyświetlacz 5,6 cala zapewniający pełną pewność ustawień i kształtu fali
• Wielojęzyczna i intuicyjna obsługa oszczędza czas instalacji
• Kształt fali impulsowej ze zmiennymi czasami krawędzi
• AM, FM, PM, FSK, PWM
• Przesuwanie i pękanie
• Darmowy ArbExpress sprawia, że edycja zdefiniowanych przez użytkownika kształtów fal jest niezwykle łatwa
• Amplituda do 20 Vp-p przy obciążeniach 50 Ω
• Wyświetlacz 5,6 cala zapewniający pełną pewność ustawień i kształtu fali
• Wielojęzyczna i intuicyjna obsługa oszczędza czas instalacji
• Kształt fali impulsowej ze zmiennymi czasami krawędzi
• AM, FM, PM, FSK, PWM
• Przesuwanie i pękanie
• Darmowy ArbExpress sprawia, że edycja zdefiniowanych przez użytkownika kształtów fal jest niezwykle łatwa
Zastosowania
• Motoryzacja
• Testowanie akumulatorów
• Konstrukcja wbudowana
• Pomiar i analiza mocy
• Edukacja
• Badanie wytwarzania/rozwiązywanie problemów
• Testowanie półprzewodników mocy
• Testowanie akumulatorów
• Konstrukcja wbudowana
• Pomiar i analiza mocy
• Edukacja
• Badanie wytwarzania/rozwiązywanie problemów
• Testowanie półprzewodników mocy
.
Dane techniczne
Atrybut | Parametr |
---|---|
Maksymalna częstotliwość | 10MHz |
Częstotliwość minimalna | 1 μHz |
Maksymalna częstotliwość trójkąt pochylnie | 100kHz |
Minimalna częstotliwość trójkąt pochylnie | 1µHz |
Maksymalna częstotliwość próbkowania | 250Msps |
Rozdzielczość | 12 cyfr |
Rozdzielczość dla impulsów | 4cyfr |
Skalibrowane | DKDCAL |
Maksymalna szerokość impulsu | 999.99s |
Minimalna szerokość impulsu | 80ns |
Przebiegi arbitralne | Tak |
Wysokość | 156.3mm |
Masa | 4.5kg |
Typ złącza | BNC |
Minimalna temperatura robocza | 0°C |
Pamięć przebiegów na kanał | 128k points |
Czas narastania-opadania | 80ns |
Typ wyświetlacza | Wyświetlacz TFT 5,6 cala |
Maksymalna temperatura robocza | +50°C |
Numer modelu p | AFG3011C |
Szerokość | 168mm |
Długość | 329.6mm |
Wejścia | Wejście modulacji, wejście referencyjne, wejście wyzwalania |
Wprowadzanie danych | Klawiatura |
Wymiary | 329.6 x 168 x 156.3mm |
Maksymalna amplituda wyjścia | 20V Pk-Pk |
Pamięć przebiegów | 4 |
Przemiatanie | Liniowy, logarytmiczny |
Typ złącza | GPIB, LAN, USB |
