- Nr art. RS:
- 690-9751P
- Nr części producenta:
- IL-AG5-30P-D3L2
- Producent:
- JAE
- Nr art. RS:
- 690-9751P
- Nr części producenta:
- IL-AG5-30P-D3L2
- Producent:
- JAE
Atesty i certyfikaty
Nie dotyczy
Szczegółowe dane produktu

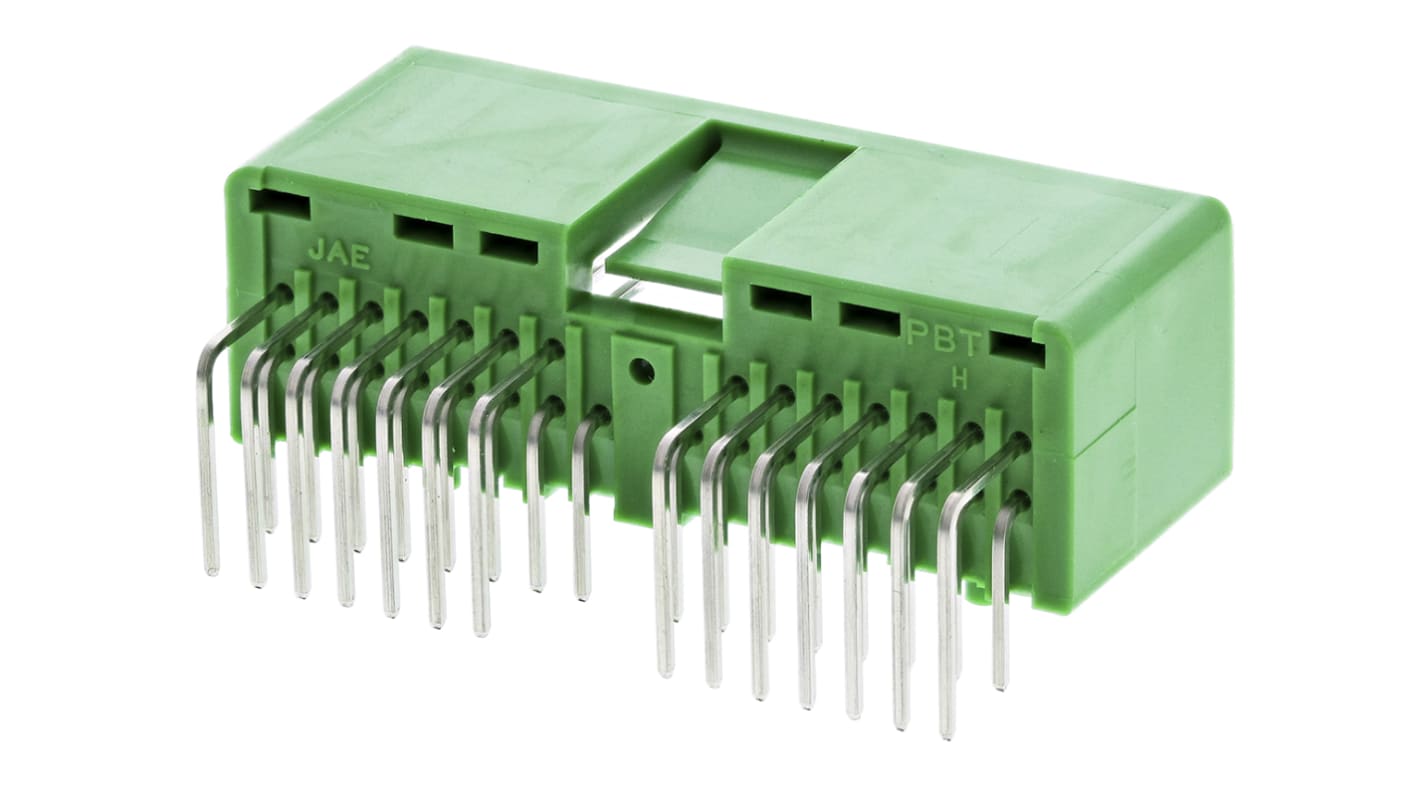

Styk 90° złącza standardowego hedera 2 w rzędach
Uwaga
.
Złącza JAE IL-AG5 do zastosowań motoryzacyjnych
Przeznaczony do zastosowań w samochodowych tablicach wskaźników
Blokada mechaniczna zapewnia dobre przyleganie
Unikalna konfiguracja obudowy pomaga uniknąć nieprawidłowego połączenia
Podwójny mechanizm blokujący zapobiega wypadnięciu styków
Dostępna jest wersja polaryzowana (tylko dla jednego rzędu, 5 i 6 styków)
Wysoce niezawodne styki gniazdowe
Uproszczone zakończenie typu zaciskanego
Blokada mechaniczna zapewnia dobre przyleganie
Unikalna konfiguracja obudowy pomaga uniknąć nieprawidłowego połączenia
Podwójny mechanizm blokujący zapobiega wypadnięciu styków
Dostępna jest wersja polaryzowana (tylko dla jednego rzędu, 5 i 6 styków)
Wysoce niezawodne styki gniazdowe
Uproszczone zakończenie typu zaciskanego
Dane techniczne
Atrybut | Parametr |
---|---|
Seria | IL-AG5 |
Raster | 2.5mm |
Liczba styków | 30 |
Liczba rzędów | 2 |
Typ obudowy | Kąt prosty |
W osłonie/Bez osłony | W osłonie |
Układ złączy | Przewód-Płytka |
Typ montażu | Przewlekany |
Metoda zakończenia | Lutowane |
Materiał styków | Mosiądz |
Pokrycie styku | Cyna |
Prąd znamionowy | 3.0A |
