- Nr art. RS:
- 366-1737
- Nr części producenta:
- 7-188275-6
- Producent:
- TE Connectivity
130 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
115 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
Cena netto za szt. (opak. á 5)
6,28 zł
(bez VAT)
7,72 zł
(z VAT)
Produkty | Per unit | Za opakowanie* |
5 - 120 | 6,28 zł | 31,40 zł |
125 - 370 | 4,78 zł | 23,88 zł |
375 - 995 | 4,08 zł | 20,40 zł |
1000 - 1995 | 3,45 zł | 17,25 zł |
2000 + | 3,14 zł | 15,70 zł |
*cena za opakowanie |
- Nr art. RS:
- 366-1737
- Nr części producenta:
- 7-188275-6
- Producent:
- TE Connectivity
Atesty i certyfikaty
Szczegółowe dane produktu

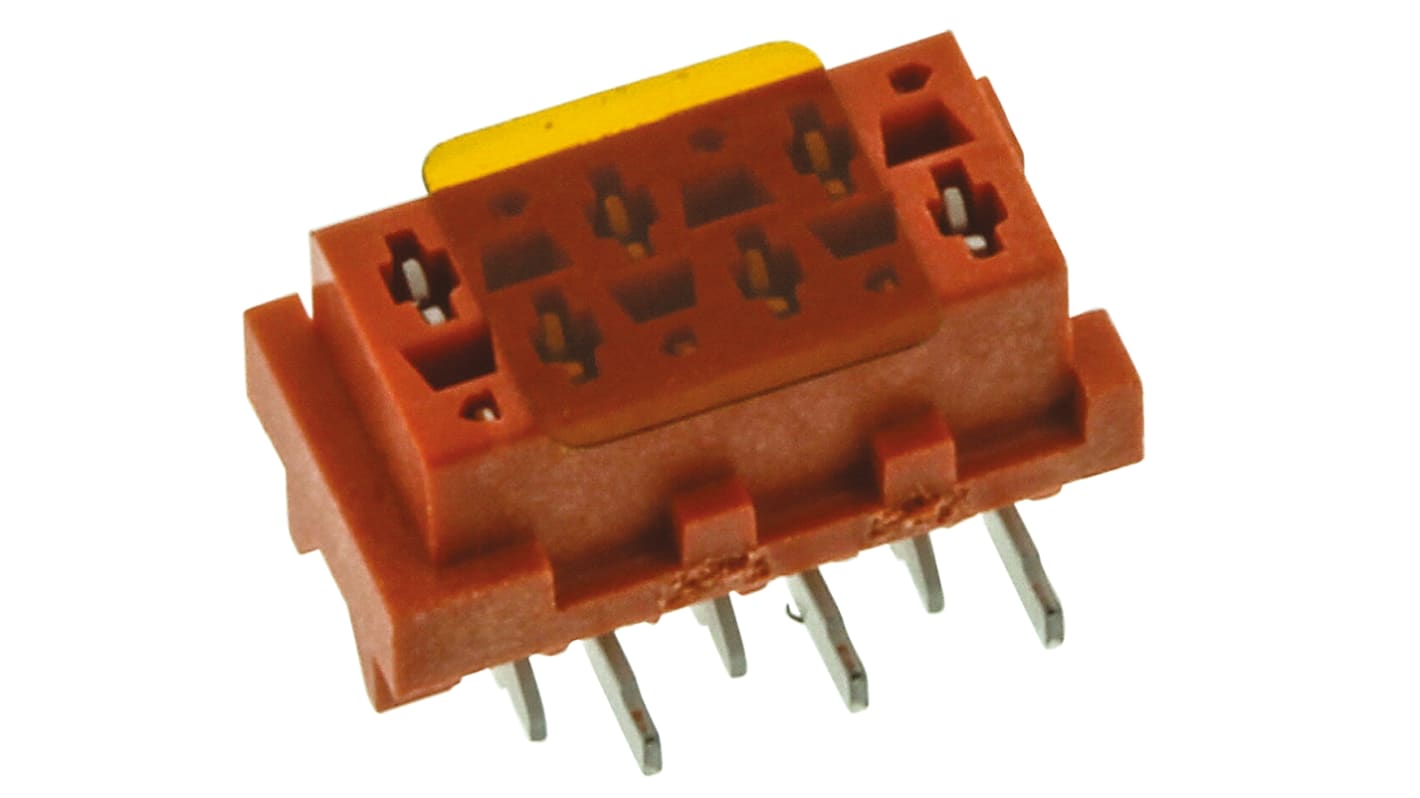

TE Connectivity Micro-Bedle TCH 1,27 mm żeńskie gniazda typu On-Board SMT
Konektory SMT z gniazdkiem Micro-BTCH do montażu płaskiego i pionowego, przeznaczone do połączenia płytki oraz połączenia pomiędzy przewodami i płytą. Gama łączy Micro-TCH zawiera niewielkie rozmiary i zajmuje niewiele miejsca. Styki zewnętrzne są wyposażone w układ sprężyn stykowych, który zapobiega powstawaniu korozji. Sprężyna ustalająca pochłania ruch między stykiem wewnętrznym a stykiem zewnętrznym spowodowany drganiami i rozszerzaniem termicznym. Zapobieganie ruchowi na miejscu styku umożliwia wykonanie gazoszczelnego połączenia, co sprawia, że system sprężyn jezdnych jest odporny na przebicie. Te gniazda SMT Micro-Bedle są polaryzowane, aby zapobiec ich przypadkowemu połączeniu. Numery części x-338069-x są wyposażone w zatrzaski blokujące, które zapewniają bezpieczne połączenie.
Charakterystyka i zalety
Kompaktowa konstrukcja o niewielkich gabarytach
styki całkowicie pokryte cyną
Sprężyna styku zapobiega korozji
Połączenie gazoszczelne
Polaryzacja w celu uniknięcia nieprawidłowego krycia
Wersje z zatrzaskami blokującymi zapewniającymi odpowiednie połączenie
styki całkowicie pokryte cyną
Sprężyna styku zapobiega korozji
Połączenie gazoszczelne
Polaryzacja w celu uniknięcia nieprawidłowego krycia
Wersje z zatrzaskami blokującymi zapewniającymi odpowiednie połączenie
Zastosowania
Te złącza Micro-TCH są przeznaczone do wielu zastosowań. Aplikacje te obejmują:
Urządzenie produkcyjne i do transportu materiałów
Roboty i silniki
Zespoły sterujące
Centralne ogrzewanie jednostek
Radio samochodowe
Systemy nawigacji
Systemy deski rozdzielczej
stacje bazowe
Dekodery STB
Sprzęt audio
Urządzenie produkcyjne i do transportu materiałów
Roboty i silniki
Zespoły sterujące
Centralne ogrzewanie jednostek
Radio samochodowe
Systemy nawigacji
Systemy deski rozdzielczej
stacje bazowe
Dekodery STB
Sprzęt audio
.
Dane techniczne
Atrybut | Parametr |
---|---|
Liczba styków | 6 |
Liczba rzędów | 2 |
Raster | 1.27mm |
Typ | Żeńskie na płytkę |
Typ montażu | Montaż powierzchniowy |
Typ obudowy | Kątowe |
Metoda zakończenia | Lutowane |
Prąd znamionowy | 1.5A |
Napięcie znamionowe | 230 V |
Seria | Micro-MaTch |
Materiał styków | Brąz |
