- Nr art. RS:
- 366-1800
- Nr części producenta:
- 9-188275-0
- Producent:
- TE Connectivity
30 W magazynie, dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.
Cena netto za szt. (opak. á 5)
17,74 zł
(bez VAT)
21,82 zł
(z VAT)
Produkty | Per unit | Za opakowanie* |
5 - 20 | 17,74 zł | 88,69 zł |
25 - 45 | 15,10 zł | 75,48 zł |
50 - 95 | 13,30 zł | 66,51 zł |
100 - 245 | 11,53 zł | 57,67 zł |
250 + | 10,65 zł | 53,25 zł |
*cena za opakowanie |
- Nr art. RS:
- 366-1800
- Nr części producenta:
- 9-188275-0
- Producent:
- TE Connectivity
Atesty i certyfikaty
Szczegółowe dane produktu

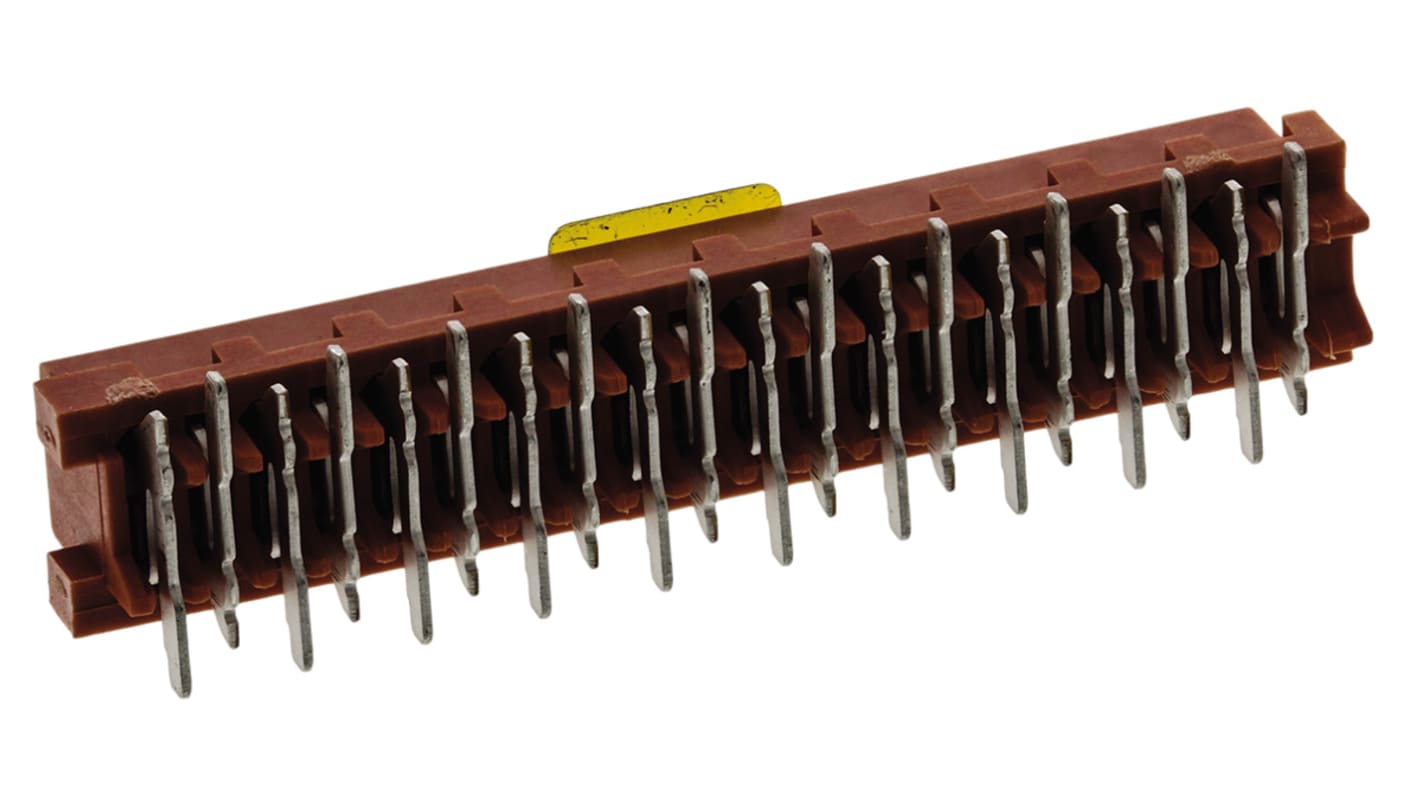

TE Connectivity Micro-Bedle TCH 1,27 mm żeńskie gniazda typu On-Board SMT
Konektory SMT z gniazdkiem Micro-BTCH do montażu płaskiego i pionowego, przeznaczone do połączenia płytki oraz połączenia pomiędzy przewodami i płytą. Gama łączy Micro-TCH zawiera niewielkie rozmiary i zajmuje niewiele miejsca. Styki zewnętrzne są wyposażone w układ sprężyn stykowych, który zapobiega powstawaniu korozji. Sprężyna ustalająca pochłania ruch między stykiem wewnętrznym a stykiem zewnętrznym spowodowany drganiami i rozszerzaniem termicznym. Zapobieganie ruchowi na miejscu styku umożliwia wykonanie gazoszczelnego połączenia, co sprawia, że system sprężyn jezdnych jest odporny na przebicie. Te gniazda SMT Micro-Bedle są polaryzowane, aby zapobiec ich przypadkowemu połączeniu. Numery części x-338069-x są wyposażone w zatrzaski blokujące, które zapewniają bezpieczne połączenie.
Charakterystyka i zalety
Kompaktowa konstrukcja o niewielkich gabarytach
styki całkowicie pokryte cyną
Sprężyna styku zapobiega korozji
Połączenie gazoszczelne
Polaryzacja w celu uniknięcia nieprawidłowego krycia
Wersje z zatrzaskami blokującymi zapewniającymi odpowiednie połączenie
styki całkowicie pokryte cyną
Sprężyna styku zapobiega korozji
Połączenie gazoszczelne
Polaryzacja w celu uniknięcia nieprawidłowego krycia
Wersje z zatrzaskami blokującymi zapewniającymi odpowiednie połączenie
Zastosowania
Te złącza Micro-TCH są przeznaczone do wielu zastosowań. Aplikacje te obejmują:
Urządzenie produkcyjne i do transportu materiałów
Roboty i silniki
Zespoły sterujące
Centralne ogrzewanie jednostek
Radio samochodowe
Systemy nawigacji
Systemy deski rozdzielczej
stacje bazowe
Dekodery STB
Sprzęt audio
Urządzenie produkcyjne i do transportu materiałów
Roboty i silniki
Zespoły sterujące
Centralne ogrzewanie jednostek
Radio samochodowe
Systemy nawigacji
Systemy deski rozdzielczej
stacje bazowe
Dekodery STB
Sprzęt audio
.
Dane techniczne
Atrybut | Parametr |
---|---|
Liczba styków | 20 |
Liczba rzędów | 2 |
Raster | 2.54mm |
Typ | Żeńskie na płytkę |
Typ montażu | Montaż powierzchniowy |
Typ obudowy | Kątowe |
Metoda zakończenia | Lutowane |
Prąd znamionowy | 1.5A |
Napięcie znamionowe | 230 V |
Seria | Micro-MaTch |
Materiał styków | Brąz |
