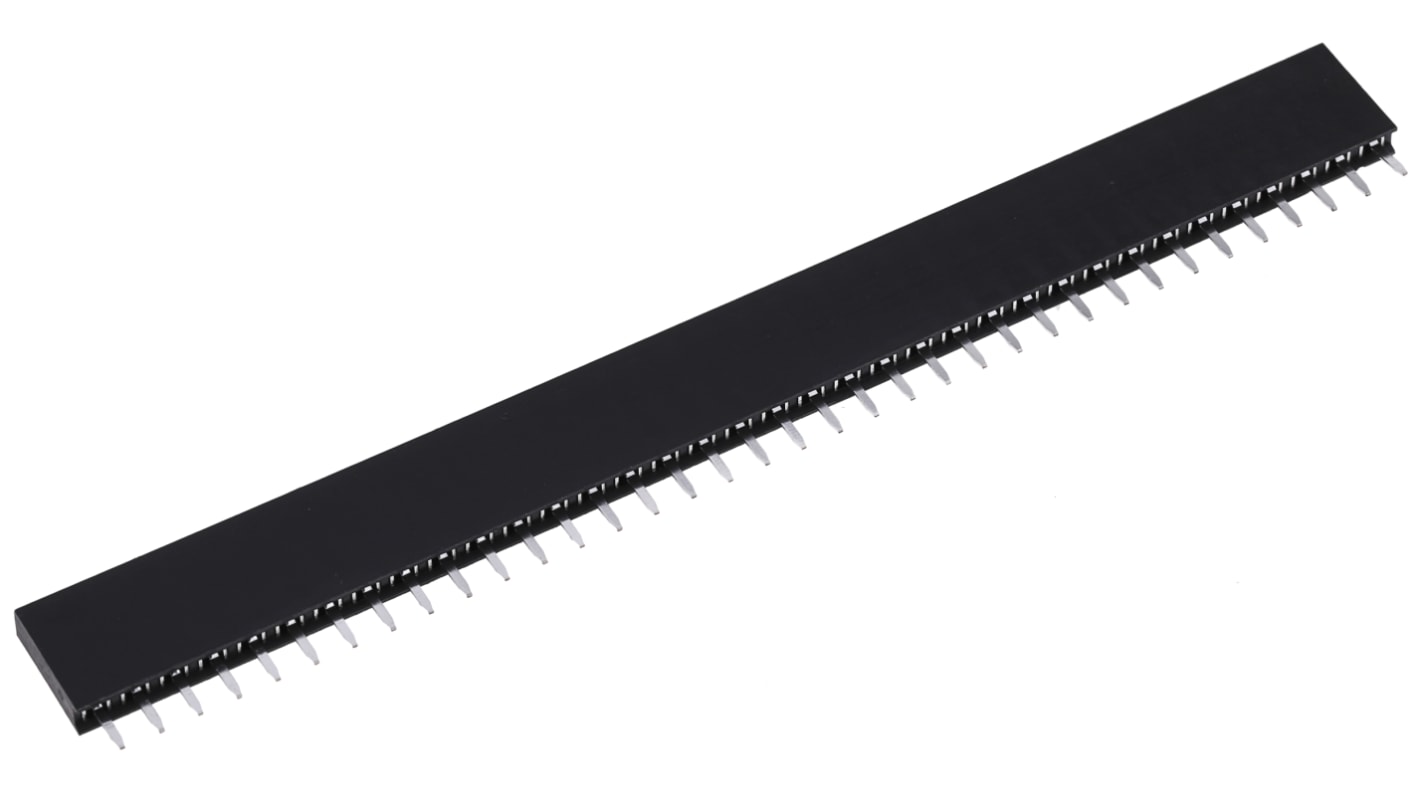

Gniazdo PCB 36 -pinowe raster: 2.54mm Listwa gniazdowa Kątowe Przewlekany
- Nr art. RS:
- 488-1724
- Nr części producenta:
- M20-7823646
- Producent:
- HARWIN
84 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
266 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
Dodano do koszyka
Cena netto za szt. (opak. á 2)
15,16 zł
(bez VAT)
18,65 zł
(z VAT)
| Produkty | Per unit | Za opakowanie* |
| 2 - 38 | 15,16 zł | 30,32 zł |
| 40 - 148 | 11,24 zł | 22,47 zł |
| 150 - 598 | 10,55 zł | 21,10 zł |
| 600 - 1198 | 8,25 zł | 16,50 zł |
| 1200 + | 7,22 zł | 14,43 zł |
| *cena za opakowanie | ||
- Nr art. RS:
- 488-1724
- Nr części producenta:
- M20-7823646
- Producent:
- HARWIN
Atesty i certyfikaty
Szczegółowe dane produktu
Harwin M20 Series - gniazda PCB 2,54 mm
Standardowe gniazda PCB serii M20 do montażu przelotowego, o skoku 2,54 mm, przeznaczone do stosowania na płytkach. Dzięki zwartej, wysokiej jakości konstrukcji złącza serii M20 spełniają wymagania projektowe dotyczące większych gęstości płytek drukowanych i ograniczeń wysokości. Obudowy tych gniazd M20 są wykonane z odpornego na wysoką temperaturę płynnego Crystal Polymer UL94V-0 i są odporne na takie same procesy lutowania ciągłego, jak w wersjach SMT. Trwałe styki Durable Beam zapewniają lepsze połączenie elektryczne i zwiększają ogólną niezawodność złączy.
Te złącza M20 PCB są dostępne w konfiguracji jedno- i dwurzędowej oraz pod różnymi numerami styków
Te złącza M20 PCB są dostępne w konfiguracji jedno- i dwurzędowej oraz pod różnymi numerami styków
Cechy i zalety
Niewielkie rozmiary
Termoplastyczne obudowy o wysokiej temperaturze
Wysoce niezawodne kontakty dwuwiązkowe
Do 300 operacji łączenia
Aktualna wartość znamionowa do 2 A na styk
Termoplastyczne obudowy o wysokiej temperaturze
Wysoce niezawodne kontakty dwuwiązkowe
Do 300 operacji łączenia
Aktualna wartość znamionowa do 2 A na styk
Informacje o zastosowaniu produktu
Gniazda PCB serii M20 są przeznaczone do szerokiej gamy zastosowań i są standardowo montowane w komputerach PC, płytach głównych i dużych systemach elektronicznych. Zastosowania obejmują elektronikę użytkową, komunikację, napędy i elementy sterujące, monitoring przemysłowy i komputery osobiste
Uwaga
Numer magazynowy 681-6860 ma konfigurację podwójną (wejście TOP i dół) z rozstawem ogonowym 5,0 mm.
.
Dane techniczne
Atrybut | Parametr |
|---|---|
| Liczba styków | 36 |
| Liczba rzędów | 1 |
| Raster | 2.54mm |
| Typ | Listwa gniazdowa |
| Typ montażu | Przewlekany |
| Typ obudowy | Kątowe |
| Metoda zakończenia | Lutowane |
| Prąd znamionowy | 12A |
| Napięcie znamionowe | 1 kV |
| Materiał styków | Brąz |
