- Nr art. RS:
- 605-8774
- Nr części producenta:
- M22-7132042
- Producent:
- HARWIN
50 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
165 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
Dodano do koszyka
Cena netto za szt. (opak. á 5)
15,23 zł
(bez VAT)
18,73 zł
(z VAT)
Produkty | Per unit | Za opakowanie* |
5 - 95 | 15,23 zł | 76,14 zł |
100 - 370 | 12,40 zł | 61,99 zł |
375 - 1495 | 11,73 zł | 58,66 zł |
1500 - 2995 | 10,33 zł | 51,65 zł |
3000 + | 9,64 zł | 48,22 zł |
*cena za opakowanie |
- Nr art. RS:
- 605-8774
- Nr części producenta:
- M22-7132042
- Producent:
- HARWIN
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu

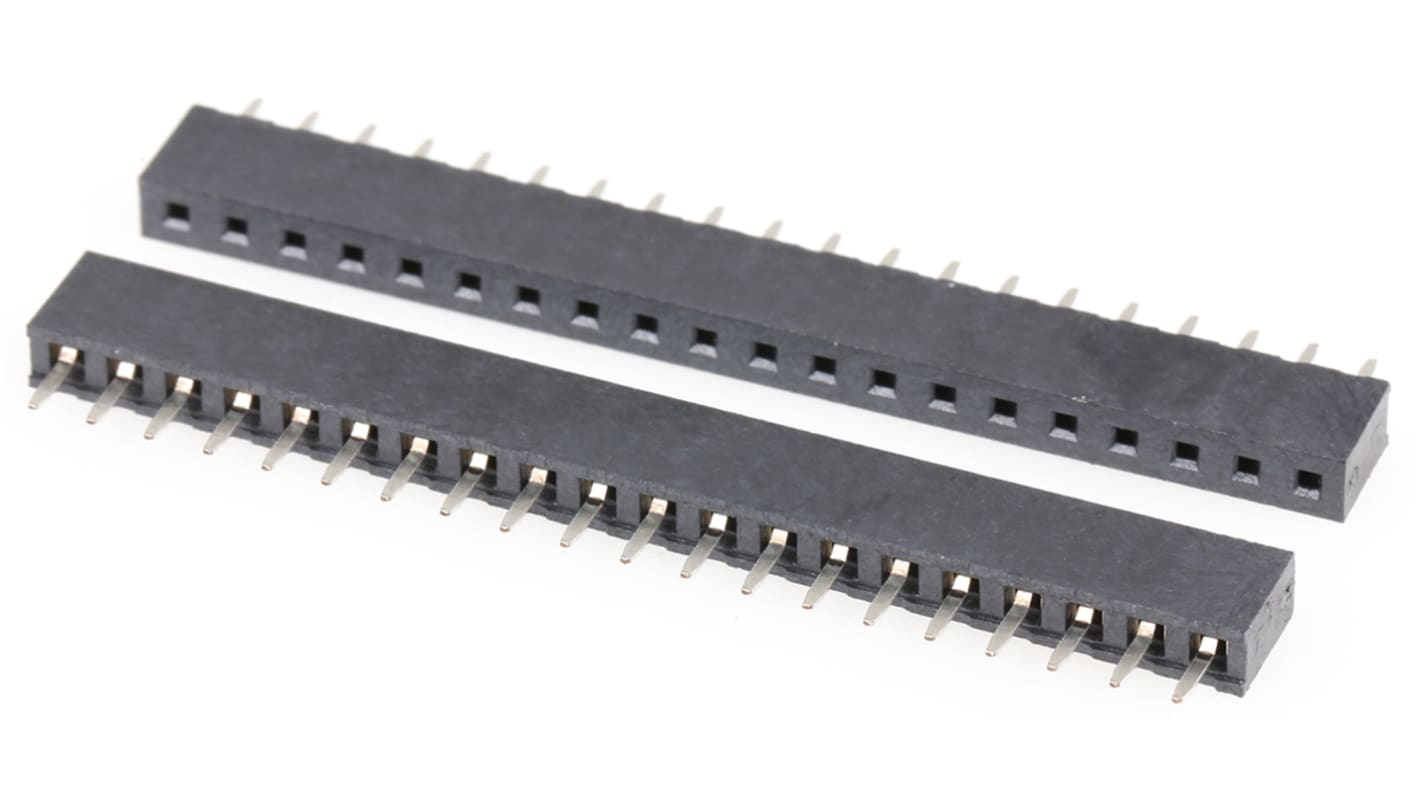

Harwin M22, seria 2 mm, gniazda PCB
Standardowe gniazda PCB serii M22 do montażu przelotowego z podziałką 2 mm, przeznaczone do stosowania na płytkach. Dzięki zwartej, wysokiej jakości konstrukcji złącza serii M22 spełniają wymagania konstrukcyjne dla większych gęstości płytek drukowanych i ograniczeń wysokości. Obudowy tych gniazd M22 są wykonane z odpornego na wysoką temperaturę płynnego Crystal Polymer UL94V-0 i są odporne na te same procesy lutowania ciągłego, co wersje SMT. Durable, pozłacane styki dwuwiązkowe zapewniają lepsze połączenie elektryczne i większą niezawodność złącza.
Złącza te są dostępne w konfiguracji jedno- i dwurzędowej oraz pod różnymi numerami styków
Złącza te są dostępne w konfiguracji jedno- i dwurzędowej oraz pod różnymi numerami styków
Cechy i zalety
Mała podziałka 2 mm
Niewielkie rozmiary
Termoplastyczne obudowy o wysokiej temperaturze
Wysoce niezawodne kontakty dwuwiązkowe
Do 300 operacji łączenia
Aktualna wartość znamionowa do 2 A na styk
Niewielkie rozmiary
Termoplastyczne obudowy o wysokiej temperaturze
Wysoce niezawodne kontakty dwuwiązkowe
Do 300 operacji łączenia
Aktualna wartość znamionowa do 2 A na styk
Informacje o zastosowaniu produktu
Gniazda PCB z serii M22 są przeznaczone do szerokiej gamy zastosowań i są standardowo montowane w komputerach PC, płytach głównych i dużych systemach elektronicznych. Zastosowania obejmują elektronikę użytkową, komunikację, napędy i elementy sterujące, monitoring przemysłowy i komputery osobiste
.
Dane techniczne
Atrybut | Parametr |
---|---|
Liczba styków | 20 |
Liczba rzędów | 1 |
Raster | 2mm |
Typ | Listwa gniazdowa |
Typ montażu | Przewlekany |
Typ obudowy | Kątowe |
Metoda zakończenia | Lutowane |
Prąd znamionowy | 12A |
Napięcie znamionowe | 500 V |
Materiał styków | Brąz |
