Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu

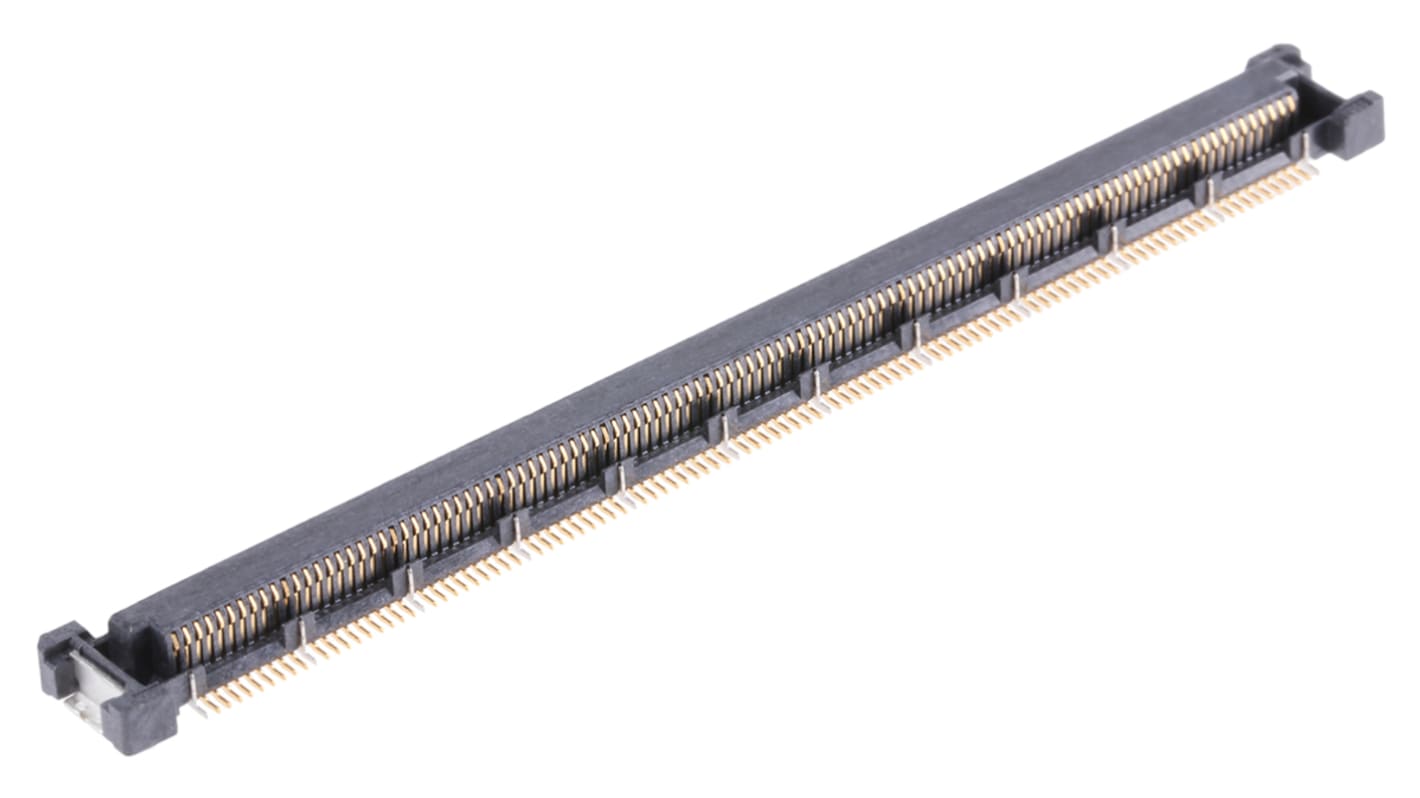

Te Connectivity 0,5 mm FH (o dowolnej wysokości)
Zestaw 2-stykowych złączy FH o wysokości 0,5 mm z otwartą wtyczką, przeznaczony do równoległego łączenia płyt z płytą montażową. Wtyki FH o średnicy 0,5 mm i gniazda zapewniają standardowy interfejs PICMG COM Express między modułami wbudowanymi a kartami nośnymi. Duża gęstość 0,5 mm tych złączy FH sprawia, że zajmuje niewiele miejsca i zapewnia oszczędność miejsca na płytce drukowanej. Obudowy tych złączy FH o długości 0,5 mm umożliwiają polaryzację uniemożliwiającą ich nieprawidłowe połączenie, a lutownica PCB zapewniają bezpieczne mocowanie na płytce drukowanej. Złącza gniazda FH o średnicy 0,5 mm mają styki masowe, a wtyki posiadają osłony uziemienia giga. Złącza FH o średnicy 0,5 mm są dostępne w wysokości 4 mm, 5 mm i 8 mm, co po połączeniu może powodować zwiększenie rozstawu płytek drukowanych.
Charakterystyka i zalety
Standard interfejsu PIMG COM Express
Pojemna płytka drukowana o dużej gęstości umożliwiająca zaoszczędzenie 0,5 mm miejsca
Umiejscowiewane obudowy, aby zapobiec ich przypadkowemu przyłączeniu
Spinki lutownicze zapewniające bezpieczne mocowanie do płytki drukowanej
Styki uziemiające i osłony
Pojemna płytka drukowana o dużej gęstości umożliwiająca zaoszczędzenie 0,5 mm miejsca
Umiejscowiewane obudowy, aby zapobiec ich przypadkowemu przyłączeniu
Spinki lutownicze zapewniające bezpieczne mocowanie do płytki drukowanej
Styki uziemiające i osłony
Informacje o zastosowaniu produktu
Te złącza FH o średnicy 0,5 mm idealnie nadają się do zastosowań wymagających dużej gęstości ułożonych równoległego PCB. Zastosowania obejmują domowe urządzenia zabezpieczające, elektronikę użytkową, urządzenia do przechowywania danych, telekomunikację, dostosowane płyty PCB i przemysłowe urządzenia komputerowe.
.
Te Connectivity 0,5 mm FH (o dowolnej wysokości)
Dane techniczne
Atrybut | Parametr |
---|---|
Liczba styków | 220 |
Liczba rzędów | 2 |
Raster | 0.5mm |
Typ | Płytka-płytka |
Typ montażu | Montaż powierzchniowy |
Typ obudowy | Kątowe |
Metoda zakończenia | Lutowane |
Prąd znamionowy | 500mA |
Napięcie znamionowe | 50 V |
Seria | Free Height |
Materiał styków | Miedź |
