- Nr art. RS:
- 680-5132
- Nr części producenta:
- 215079-8
- Producent:
- TE Connectivity
270 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
1835 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
Cena netto za szt. (opak. á 5)
3,38 zł
(bez VAT)
4,16 zł
(z VAT)
Produkty | Per unit | Za opakowanie* |
5 - 120 | 3,38 zł | 16,92 zł |
125 + | 2,48 zł | 12,41 zł |
*cena za opakowanie |
- Nr art. RS:
- 680-5132
- Nr części producenta:
- 215079-8
- Producent:
- TE Connectivity
Atesty i certyfikaty
- Kraj pochodzenia:
- DE
Szczegółowe dane produktu

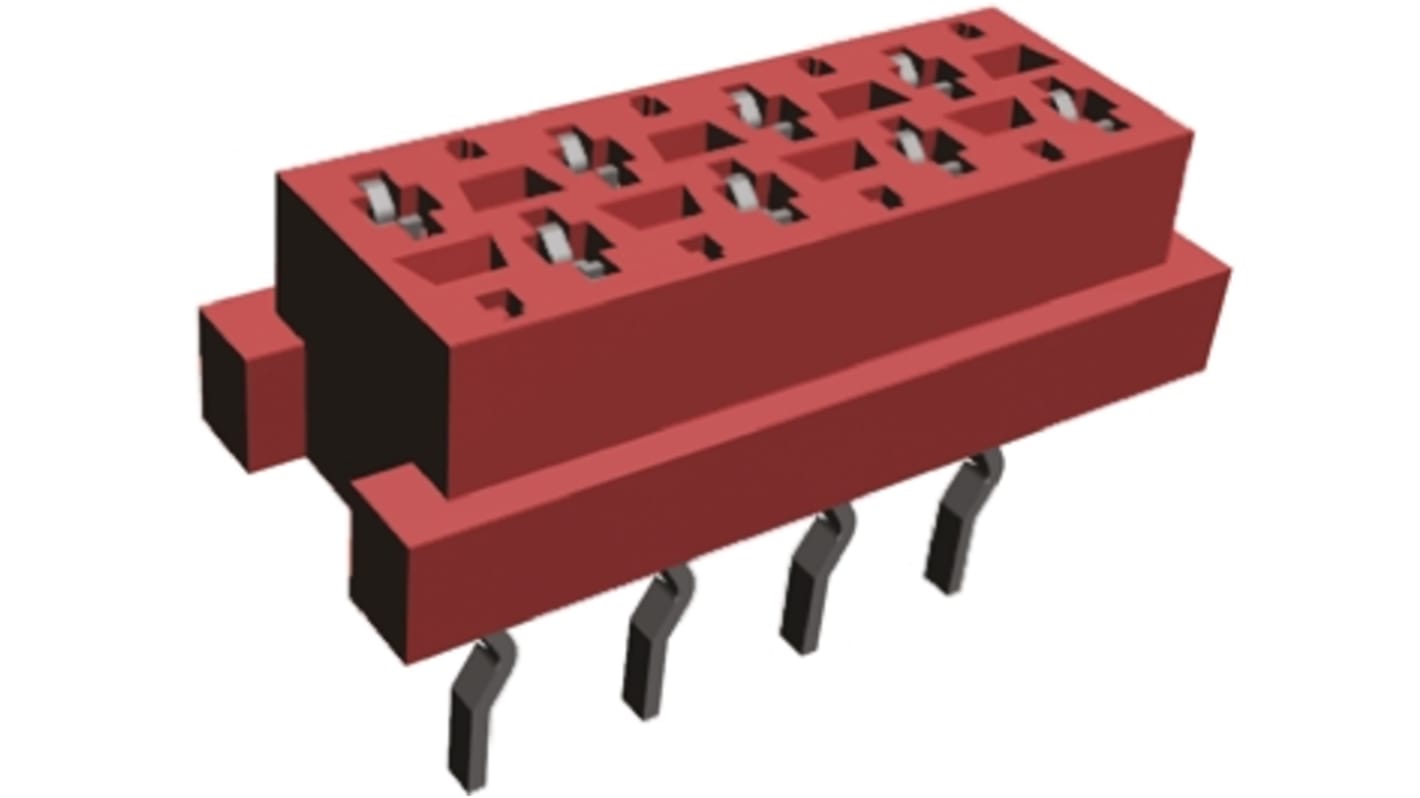

Te złącza Micro-Bedle TCH 1,27 mm żeńskie na płytce drukowanej
Konektory z konektorem Micro-BTCH żeńskie-Board PCB do podłączenia zarówno pionowo, jak i pod kątem prostym do płytki, a także przewody do połączeń między płytkami. Gama łączy Micro-TCH zawiera niewielkie rozmiary i zajmuje niewiele miejsca. Styki zewnętrzne są wyposażone w układ sprężyn stykowych, który zapobiega powstawaniu korozji. Sprężyna ustalająca pochłania ruch między stykiem wewnętrznym a stykiem zewnętrznym spowodowany drganiami i rozszerzaniem termicznym. Zapobieganie ruchowi na miejscu styku umożliwia wykonanie gazoszczelnego połączenia, co sprawia, że system sprężyn jezdnych jest odporny na przebicie. Gniazda PCB Micro-TCH, żeńskie-na płytce, są wygięte pod kątem, zapewniając bezpieczne mocowanie do płytki drukowanej. Wersje są dostępne z TOP lub bokiem i z zapadkami blokującymi, co zapewnia pewne połączenie.
Numery części X-215079-x mają wyższy TOP
Numery części X-338068-x mają TOP wejścia z zatrza
Numery części X-215460-x mają wartość boczną
Numery części X-338070-x mają boczne wejścia z zatrzaskami
Numery części X-215079-x mają wyższy TOP
Numery części X-338068-x mają TOP wejścia z zatrza
Numery części X-215460-x mają wartość boczną
Numery części X-338070-x mają boczne wejścia z zatrzaskami
Charakterystyka i zalety
Kompaktowa konstrukcja o niewielkich gabarytach
styki całkowicie pokryte cyną
Sprężyna styku zapobiega korozji
Połączenie gazoszczelne
zagięte nóżki zapewniają bezpieczne mocowanie
Wersje z zatrzaskami blokującymi zapewniającymi odpowiednie połączenie
styki całkowicie pokryte cyną
Sprężyna styku zapobiega korozji
Połączenie gazoszczelne
zagięte nóżki zapewniają bezpieczne mocowanie
Wersje z zatrzaskami blokującymi zapewniającymi odpowiednie połączenie
Zastosowania
Te złącza Micro-TCH są przeznaczone do wielu zastosowań. Aplikacje te obejmują:
Urządzenie produkcyjne i do transportu materiałów
Roboty i silniki
Zespoły sterujące
Centralne ogrzewanie jednostek
Radio samochodowe
Systemy nawigacji
Systemy deski rozdzielczej
stacje bazowe
Dekodery STB
Sprzęt audio
Urządzenie produkcyjne i do transportu materiałów
Roboty i silniki
Zespoły sterujące
Centralne ogrzewanie jednostek
Radio samochodowe
Systemy nawigacji
Systemy deski rozdzielczej
stacje bazowe
Dekodery STB
Sprzęt audio
.
Dane techniczne
Atrybut | Parametr |
---|---|
Liczba styków | 8 |
Liczba rzędów | 2 |
Raster | 2.54mm |
Typ | Żeńskie na płytkę |
Typ montażu | Przewlekany |
Typ obudowy | Kątowe |
Metoda zakończenia | Lutowane |
Prąd znamionowy | 1.5A |
Napięcie znamionowe | 230 V |
Seria | Micro-MaTch |
Materiał styków | Brąz |
