- Nr art. RS:
- 681-6826
- Nr części producenta:
- M20-7821046
- Producent:
- HARWIN
80 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
255 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
Dodano do koszyka
Cena netto za szt. (opak. á 5)
6,22 zł
(bez VAT)
7,65 zł
(z VAT)
Produkty | Per unit | Za opakowanie* |
5 - 95 | 6,22 zł | 31,11 zł |
100 - 370 | 4,77 zł | 23,83 zł |
375 - 1495 | 4,30 zł | 21,48 zł |
1500 - 2995 | 3,48 zł | 17,39 zł |
3000 + | 3,15 zł | 15,75 zł |
*cena za opakowanie |
- Nr art. RS:
- 681-6826
- Nr części producenta:
- M20-7821046
- Producent:
- HARWIN
Dane techniczne
Atesty i certyfikaty
- Kraj pochodzenia:
- CN
Szczegółowe dane produktu

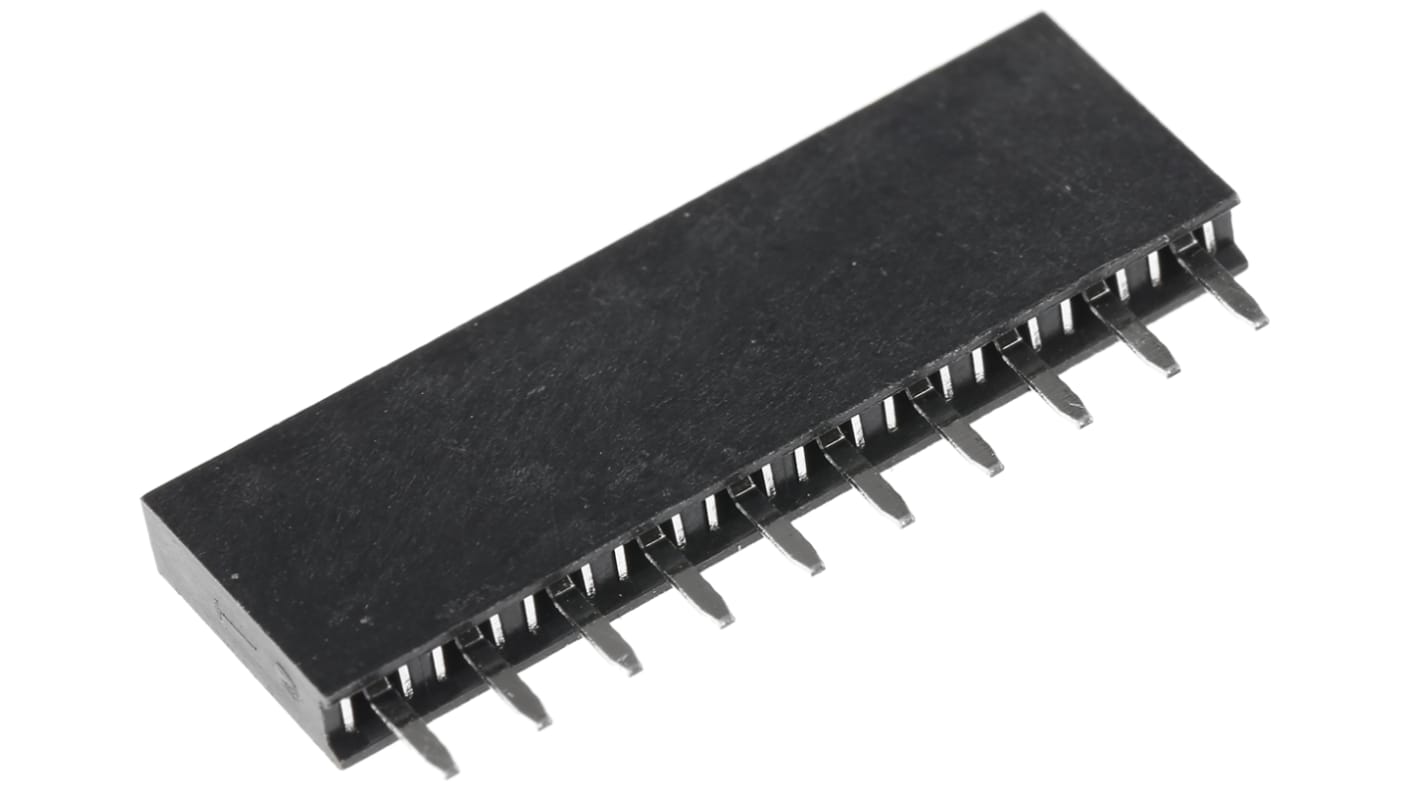

Harwin M20 Series - gniazda PCB 2,54 mm
Standardowe gniazda PCB serii M20 do montażu przelotowego, o skoku 2,54 mm, przeznaczone do stosowania na płytkach. Dzięki zwartej, wysokiej jakości konstrukcji złącza serii M20 spełniają wymagania projektowe dotyczące większych gęstości płytek drukowanych i ograniczeń wysokości. Obudowy tych gniazd M20 są wykonane z odpornego na wysoką temperaturę płynnego Crystal Polymer UL94V-0 i są odporne na takie same procesy lutowania ciągłego, jak w wersjach SMT. Trwałe styki Durable Beam zapewniają lepsze połączenie elektryczne i zwiększają ogólną niezawodność złączy.
Te złącza M20 PCB są dostępne w konfiguracji jedno- i dwurzędowej oraz pod różnymi numerami styków
Te złącza M20 PCB są dostępne w konfiguracji jedno- i dwurzędowej oraz pod różnymi numerami styków
Cechy i zalety
Niewielkie rozmiary
Termoplastyczne obudowy o wysokiej temperaturze
Wysoce niezawodne kontakty dwuwiązkowe
Do 300 operacji łączenia
Aktualna wartość znamionowa do 2 A na styk
Termoplastyczne obudowy o wysokiej temperaturze
Wysoce niezawodne kontakty dwuwiązkowe
Do 300 operacji łączenia
Aktualna wartość znamionowa do 2 A na styk
Informacje o zastosowaniu produktu
Gniazda PCB serii M20 są przeznaczone do szerokiej gamy zastosowań i są standardowo montowane w komputerach PC, płytach głównych i dużych systemach elektronicznych. Zastosowania obejmują elektronikę użytkową, komunikację, napędy i elementy sterujące, monitoring przemysłowy i komputery osobiste
Uwaga
Numer magazynowy 681-6860 ma konfigurację podwójną (wejście TOP i dół) z rozstawem ogonowym 5,0 mm.
.
Dane techniczne
Atrybut | Parametr |
---|---|
Liczba styków | 10 |
Liczba rzędów | 1 |
Raster | 2.54mm |
Typ | Listwa gniazdowa |
Typ montażu | Przewlekany |
Typ obudowy | Kątowe |
Metoda zakończenia | Lutowane |
Prąd znamionowy | 12A |
Materiał styków | Brąz |
