- Nr art. RS:
- 688-1707
- Nr części producenta:
- DF9-31S-1V(32)
- Producent:
- Hirose
8710 W magazynie, dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.
Cena netto za szt. (opak. á 5)
7,63 zł
(bez VAT)
9,39 zł
(z VAT)
Produkty | Per unit | Za opakowanie* |
5 - 95 | 7,63 zł | 38,16 zł |
100 - 370 | 5,98 zł | 29,89 zł |
375 - 1495 | 5,40 zł | 26,98 zł |
1500 + | 4,21 zł | 21,06 zł |
*cena za opakowanie |
- Nr art. RS:
- 688-1707
- Nr części producenta:
- DF9-31S-1V(32)
- Producent:
- Hirose
Atesty i certyfikaty
Szczegółowe dane produktu

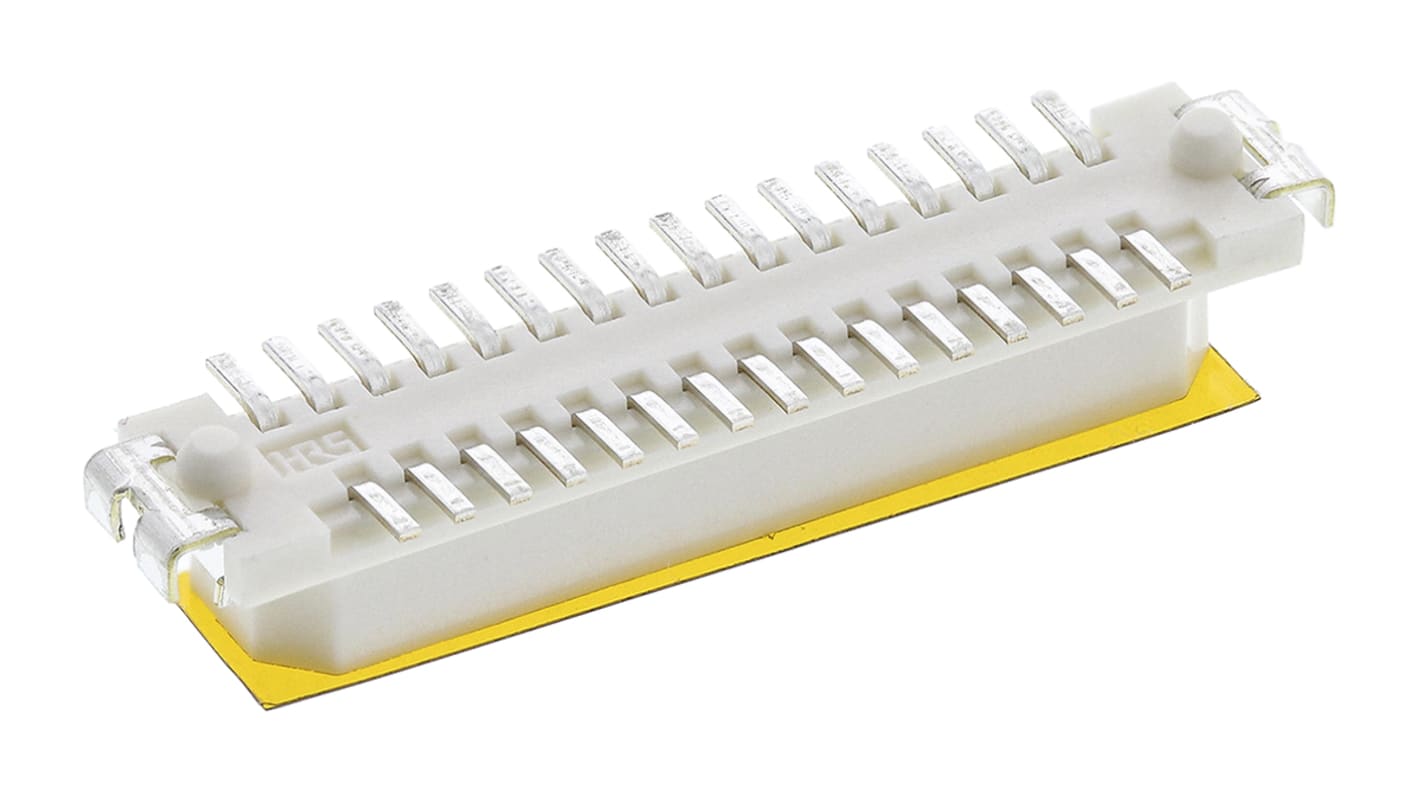

Złącza hirose DF9 typu płytka-płytka o średnicy 1,0 mm do płyty głównej i gniazda
Złącza typu płytka-gniazdo serii DF9 zgodne ze standardem VESA (Video Electronics Standards Association) FPDI-1 (Flat Panel Display Interface) dla wyświetlaczy LCD. Złącza serii DF9 PCB są wyposażone w interfejs o kształcie trapezoidalnym, który zapobiega ich nieprawidłowemu włożeniu. Mechanizm łatwego zamykania zapewnia pewne połączenie złączy i jest wyposażony w kliknięcie dotykowe, które pozwala potwierdzić, że połączenie jest zakończone. Dostępne są wersje złączy głowicy i gniazda DF9 PCB z występami montażowymi służącymi do przytrzymywania złącza podczas zgrzewania lub ręcznego ustawiania. Złącza gniazda SMT i złączy hedera są wyposażone w metalowe łączniki, które zapewniają pewne mocowanie do płytki drukowanej i zapobiegają odrywaniu się spoin lutowanych wskutek naprężeń mechanicznych
Charakterystyka i zalety
Niewielkie rozmiary
Zgodność ze standardem VESA FPDI-1 w przypadku wyświetlaczy LCD
Pasujący interfejs w kształcie trapezoidalnym zapobiega nieprawidłowemu wprowadzeniu
Wysokość sztaplowania 4,3 mm
Mechanizm łatwego zamykania zapewnia pewne przyleganie
Zgrubienia mocujące złącze podczas lutowania
Metalowe złączki w wersji SMT do zamocowania płytek drukowanych i zabezpieczenia przed zlutowaniem
Zgodność ze standardem VESA FPDI-1 w przypadku wyświetlaczy LCD
Pasujący interfejs w kształcie trapezoidalnym zapobiega nieprawidłowemu wprowadzeniu
Wysokość sztaplowania 4,3 mm
Mechanizm łatwego zamykania zapewnia pewne przyleganie
Zgrubienia mocujące złącze podczas lutowania
Metalowe złączki w wersji SMT do zamocowania płytek drukowanych i zabezpieczenia przed zlutowaniem
Zastosowania
Złącza serii DF9 są idealne do stosowania w wyświetlaczach LCD na urządzeniach przenośnych, terminalach POS, urządzeniach pomiarowych i innych urządzeniach przenośnych.
.
Złącze typu SMT płytka-płytka 1,0 mm - hirose DF9
Gama złączy SMT typu płytka-płytka, skok styków 1 mm, zgodność ze standardowym złączem VESA FPDI-1, zapobieganie nieprawidłowościom w instalacji, mechanizm łatwego wyszukiwania, płynne wkładanie i wyjmowanie
Dane techniczne
Atrybut | Parametr |
---|---|
Liczba styków | 31 |
Liczba rzędów | 2 |
Raster | 1mm |
Typ | Płytka - płytka |
Typ montażu | Montaż powierzchniowy |
Typ obudowy | Kątowe |
Metoda zakończenia | Lutowane |
Prąd znamionowy | 500mA |
Napięcie znamionowe | 150 V |
Seria | DF9 |
Materiał styków | Miedź |
