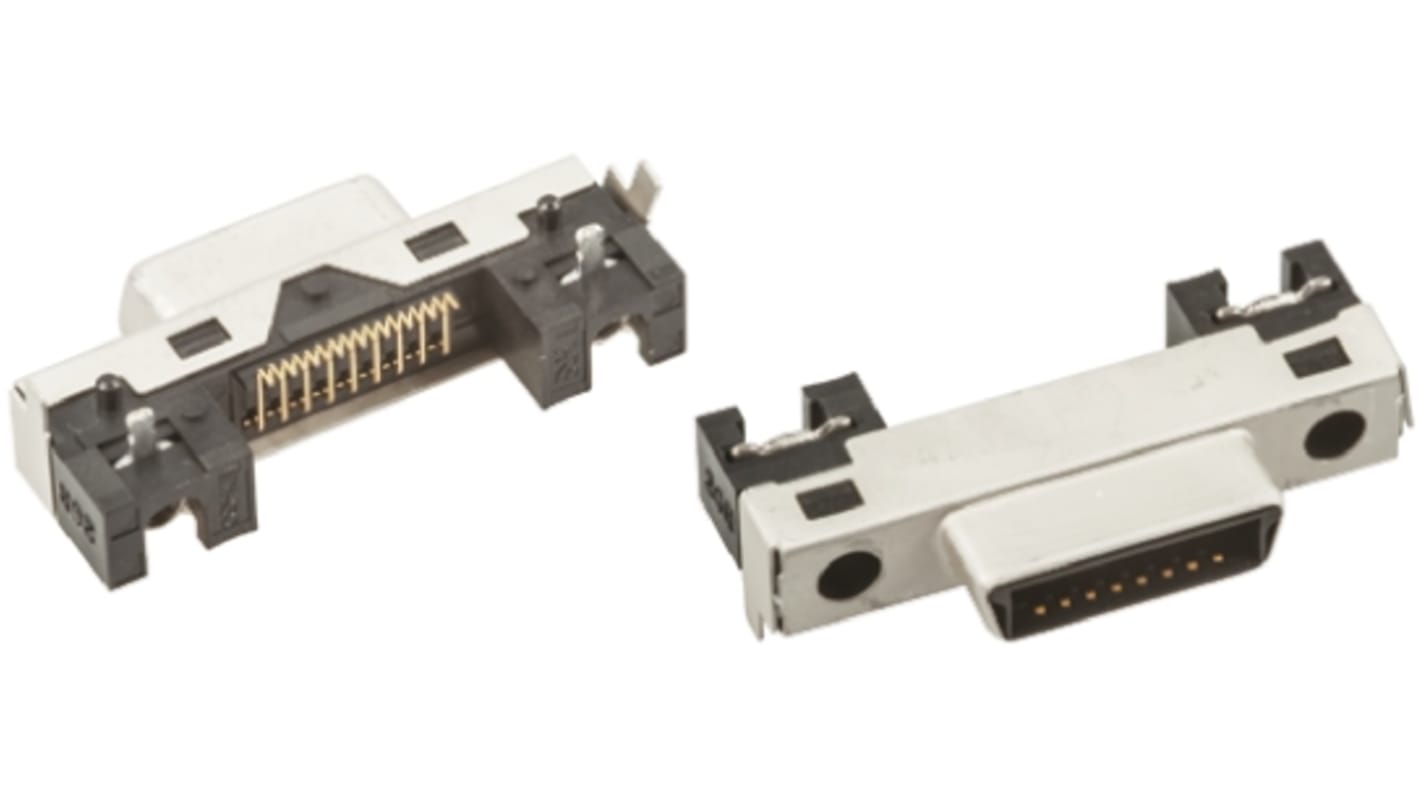

Gniazdo PCB 17 -pinowe 2 -rzędowe raster: 1mm typu płytka – płytka Kąt prosty SMD

Seria DH . Złącza tulejowe hirose serii DH są sterowane impedancją złącza interfejsu do transmisji dużej prędkości, złącza te są przeznaczone do stosowania z pokrywami śrubowymi i mają zwartą konstrukcję z pasmem łączenia o średnicy 1 mm i doskonałą osłoną EMI.

Prąd znamionowy 0,5 A.
Napięcie znamionowe 125 V pr. Zm.
Zakres temperatury pracy od -25 do +85°C.
1000 cykli pracy

Hirose serii DH Sekranowany interfejs wysokiej prędkości

Seria DH to złącze interfejsu ze sterowaniem impedancyjnym do szybkiej transmisji. Ma ona średnicę styku 1 mm. Dzięki kątowi montażu 0,5 mm jest to bardziej zwarte, niskoprofilowe rozwiązanie o większej gęstości niż tradycyjne złącza interfejsu o połówkowej wysokości. W zależności od kabla, seria DH zapewnia szybkość do 2,5 GB/s. Aplikacje obejmują sieci przedsiębiorstwa, przemysł, telekomunikację i transmisję danych.

• 50% redukcja powierzchni łączenia ze względu na mniejsze rozmiary powierzchni łączenia
• Wytrzymałość interfejsu w kształcie litery D jest odporna na działanie sił kluczowych
• Obudowa z otworami przelotowymi ułatwia mocowanie do płytki drukowanej
• Unikalny układ kontaktów do zakończenia IDC
• Doskonałe osłony zabezpieczające przed zakłóceniami elektromagnetycznymi
