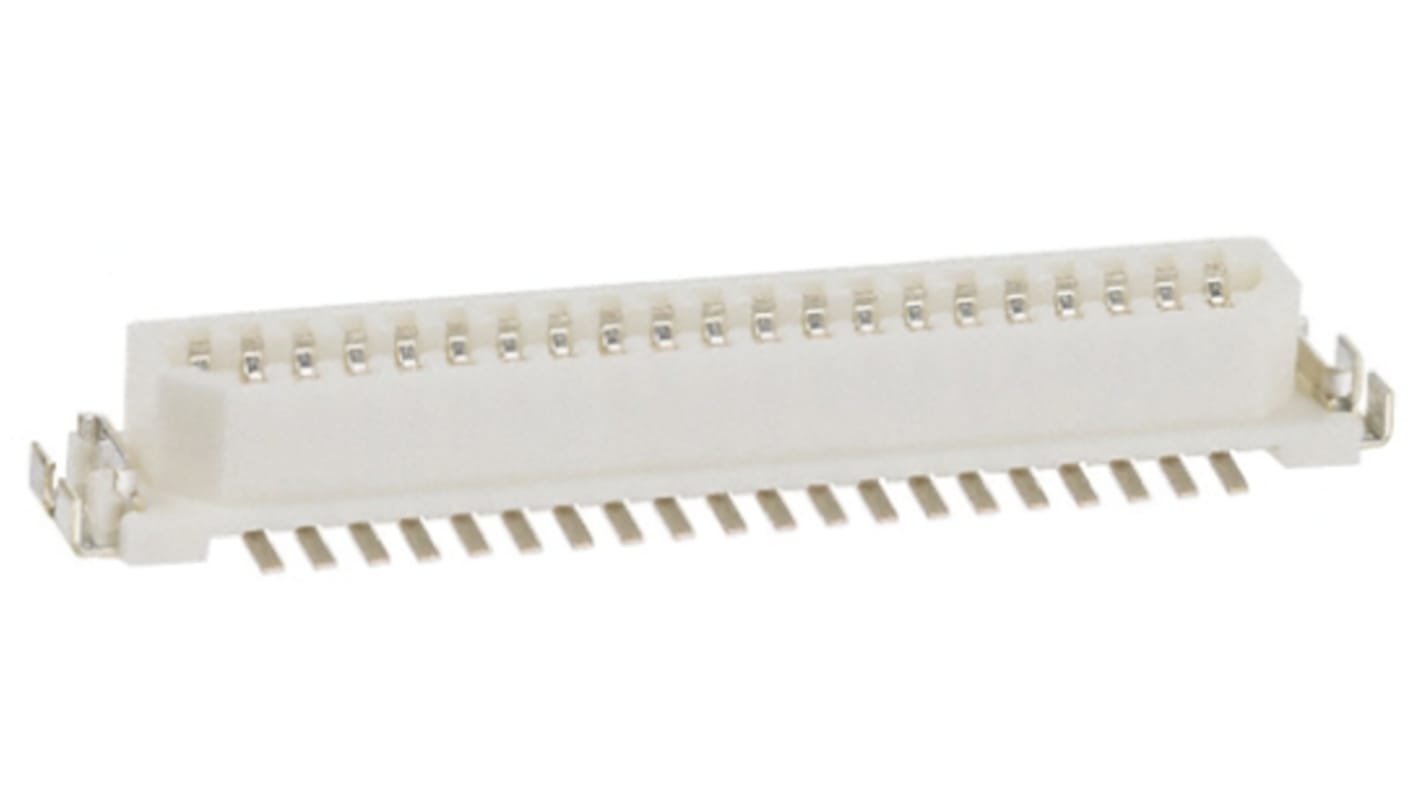

Gniazdo PCB 41 -pinowe 2 -rzędowe raster: 1mm typu płytka – płytka Prosty SMD

Złącza typu płytka-gniazdo serii DF9 zgodne ze standardem VESA (Video Electronics Standards Association) FPDI-1 (Flat Panel Display Interface) dla wyświetlaczy LCD. Złącza serii DF9 PCB są wyposażone w interfejs o kształcie trapezoidalnym, który zapobiega ich nieprawidłowemu włożeniu. Mechanizm łatwego zamykania zapewnia pewne połączenie złączy i jest wyposażony w kliknięcie dotykowe, które pozwala potwierdzić, że połączenie jest zakończone. Dostępne są wersje złączy głowicy i gniazda DF9 PCB z występami montażowymi służącymi do przytrzymywania złącza podczas zgrzewania lub ręcznego ustawiania. Złącza gniazda SMT i złączy hedera są wyposażone w metalowe łączniki, które zapewniają pewne mocowanie do płytki drukowanej i zapobiegają odrywaniu się spoin lutowanych wskutek naprężeń mechanicznych

Niewielkie rozmiary
Zgodność ze standardem VESA FPDI-1 w przypadku wyświetlaczy LCD
Pasujący interfejs w kształcie trapezoidalnym zapobiega nieprawidłowemu wprowadzeniu
Wysokość sztaplowania 4,3 mm
Mechanizm łatwego zamykania zapewnia pewne przyleganie
Zgrubienia mocujące złącze podczas lutowania
Metalowe złączki w wersji SMT do zamocowania płytek drukowanych i zabezpieczenia przed zlutowaniem

Złącza serii DF9 są idealne do stosowania w wyświetlaczach LCD na urządzeniach przenośnych, terminalach POS, urządzeniach pomiarowych i innych urządzeniach przenośnych.

Złącze typu SMT płytka-płytka 1,0 mm - hirose DF9

Gama złączy SMT typu płytka-płytka, skok styków 1 mm, zgodność ze standardowym złączem VESA FPDI-1, zapobieganie nieprawidłowościom w instalacji, mechanizm łatwego wyszukiwania, płynne wkładanie i wyjmowanie
