- Nr art. RS:
- 772-7008
- Nr części producenta:
- DF11CZ-26DS-2V(22)
- Producent:
- Hirose
Zapas chwilowo wyczerpany — zamówienie oczekujące na wysłanie w dniu 28.10.2024, dostawa w ciągu 4 dni roboczych. UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.
Cena netto za szt. (opak. á 5)
9,05 zł
(bez VAT)
11,13 zł
(z VAT)
Produkty | Per unit | Za opakowanie* |
5 - 95 | 9,05 zł | 45,26 zł |
100 - 370 | 6,99 zł | 34,97 zł |
375 - 1495 | 6,42 zł | 32,10 zł |
1500 - 2995 | 5,01 zł | 25,05 zł |
3000 + | 4,69 zł | 23,45 zł |
*cena za opakowanie |
- Nr art. RS:
- 772-7008
- Nr części producenta:
- DF11CZ-26DS-2V(22)
- Producent:
- Hirose
Atesty i certyfikaty
Szczegółowe dane produktu

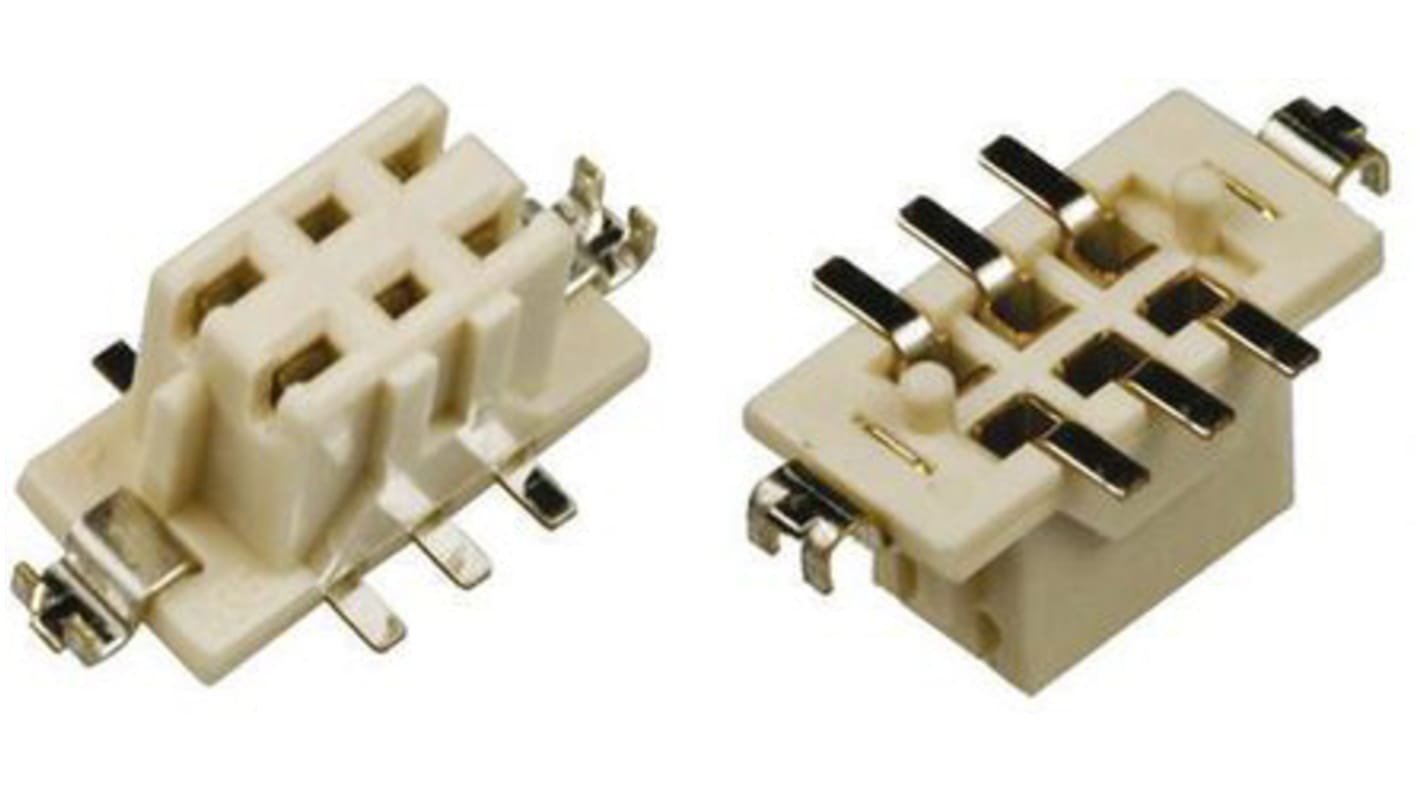

Złącza hirose DF11 z serii 2,00 mm
Złącza z serii DF11 2,00 mm PCB o zwartej konstrukcji dwurzędowej i głębokości mniejszej niż 5 mm. Ta konstrukcja o niewielkich gabarytach pozwala na umieszczenie podwójnego rzędu styków w tym samym miejscu, co złącze jednorzędowe. Obudowy gniazd PCB serii DF11 są wyposażone w żebra prowadzące, które zapobiegają nieprawidłowemu wprowadzeniu i skręcaniu podczas łączenia. Metalowe złączki w wersjach SMT zwiększają wytrzymałość płytki drukowanej i zapobiegają zerwaniu lutu. Gniazda te serii DF11 2,00 mm PCB są dostępne w formie do montażu w otworach lub w SMT i są zgodne z nagłówkami PCB serii DF11, do stosowania w płytkach do płytek drukowanych
Charakterystyka i zalety
Kompaktowa konstrukcja o niewielkich gabarytach
Głębokość 5 mm umożliwia konfigurację styku dwurzędowego w tym samym miejscu, co złącze jednorzędowe
Prowadne żebra, aby zapobiec ich przypadkowemu przyłączeniu
Metalowe złączki do zabezpieczania płytek drukowanych
Odpowiednie urządzenia do zastosowań na pokładzie
Głębokość 5 mm umożliwia konfigurację styku dwurzędowego w tym samym miejscu, co złącze jednorzędowe
Prowadne żebra, aby zapobiec ich przypadkowemu przyłączeniu
Metalowe złączki do zabezpieczania płytek drukowanych
Odpowiednie urządzenia do zastosowań na pokładzie
Zastosowania
Urządzenia przenośne, które wymagają wielu sygnałów przy niewielkich gabarytach.
Aparaty cyfrowe
Wyświetlacz LCD
Cyfrowe rejestratory wizyjne
Nawigacja samochodowa
Jednostki kontroli dostępu
Urządzenia pomiarowe
Aparaty cyfrowe
Wyświetlacz LCD
Cyfrowe rejestratory wizyjne
Nawigacja samochodowa
Jednostki kontroli dostępu
Urządzenia pomiarowe
Uwaga
Złącza SMT DF11 2 mm o numerach katalogowych DF11CZ-xxxx-xx(22) mają styki pozłacane
Styki złącza 2mm typu SMT DF11 o numerach katalogowych DF11CZ-xxxx-xx(52) mają styki pozłacane
Styki złącza 2mm typu SMT DF11 o numerach katalogowych DF11CZ-xxxx-xx(52) mają styki pozłacane
.
2.0 mm hirose DF11 Series Double Row Connector
Dane techniczne
Atrybut | Parametr |
---|---|
Liczba styków | 26 |
Liczba rzędów | 2 |
Raster | 2mm |
Typ | Listwa gniazdowa |
Typ montażu | Montaż powierzchniowy |
Typ obudowy | Kątowe |
Metoda zakończenia | Lutowane |
Prąd znamionowy | 12A |
Napięcie znamionowe | 30 V |
Seria | DF11 |
Materiał styków | Cyna |
