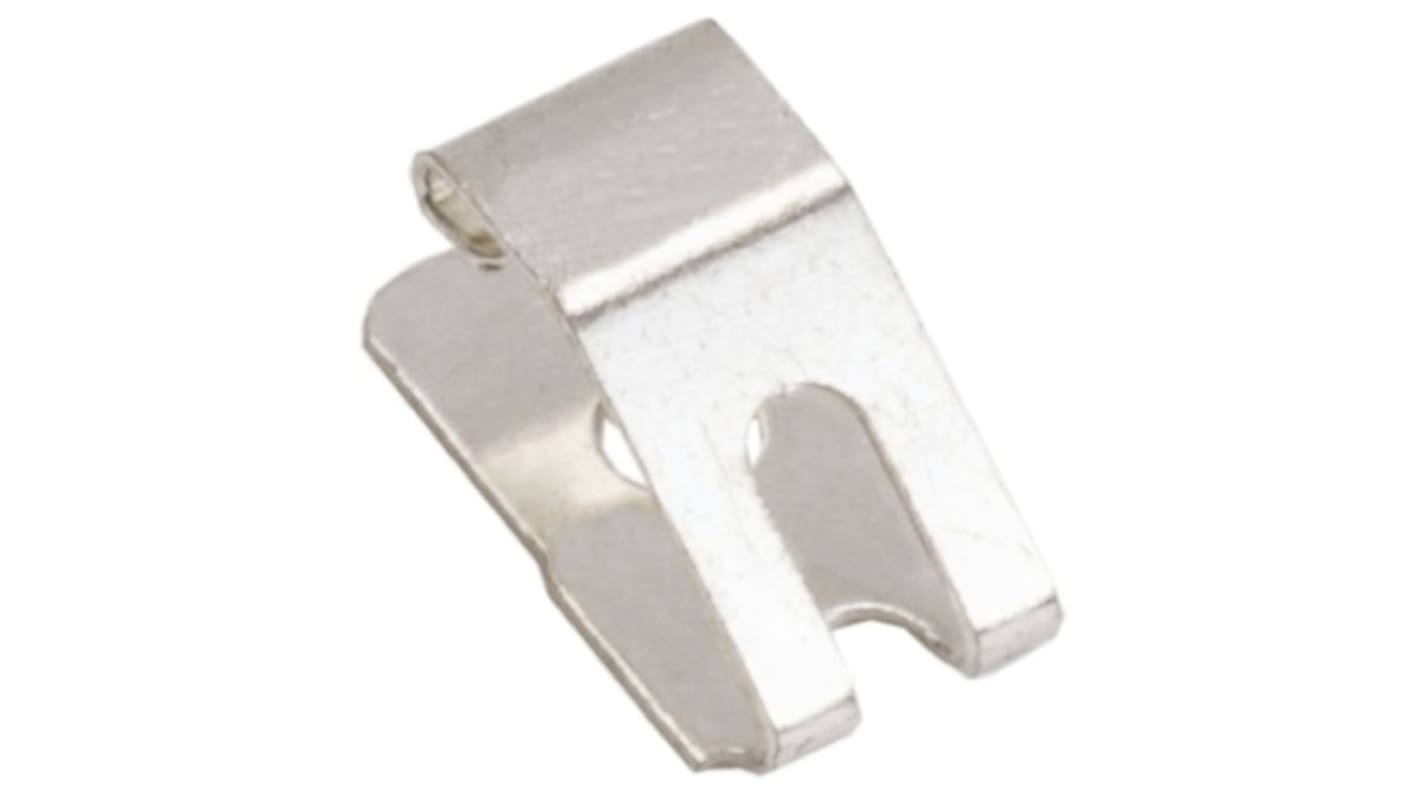

Gniazdo uziemiające, seria: EZ-BoardWare, materiał: Fosfobrąz, mocowanie: Montaż powierzchniowy, 5.4 x 3.1 x 2.5mm, 6A

  • Nr art. RS 788-4802
  • Nr części producenta S1741-46R
  • Producent HARWIN
Dane techniczne
Atesty i certyfikaty
Zgodne z RoHS
Kraj pochodzenia: TW
Szczegółowe dane produktu

Harwin EZ Boardware - styki sprężyn RFI/uziemiających

Styki masowe SMT/przeciwzakłóceniowe EZ-BoardWare do stosowania na płytkach typu PCB montowanych powierzchniowo, które stykają się z metalowymi osłonami lub ramkami. Prosta konstrukcja typu C tych styków sprężynowych EZ-BoardWare zapewnia doskonałe właściwości sprężynowe i zapewnia dobry kontakt z powierzchnią połączenia. Te styki EZ-BoardWare RFI/uziemiające nadają się zarówno do wycierania, jak i przesuwania. Idealnie nadają się do zautomatyzowanych wymagań przy użyciu standardowego wyposażenia. Numery akcji 788-4852 i 788-4858 to wielokierunkowe styki sprężynowe, posiadające unikatową funkcję sprężynową, która działa zarówno w orientacji pionowej, jak i poziomej. Dzięki tej funkcji są one idealne do połączeń brzegowych płytki drukowanej z obudową.

Charakterystyka i zalety

Idealny do montażu powierzchniowego PCB
Doskonałe właściwości sprężyn
Zaprojektowane do automatycznego stosowania przy użyciu sprzętu o standardowym rozmieszczeniu
Nadaje się do wycierania i przesuwania
Wersje wielokierunkowe do połączeń krawędzi PCB
Dostępny w szerokim zakresie wysokości roboczych

Zastosowania

Niewielkie wymiary tych styków z uziemieniem EZ-BoardWare sprawiają, że są one idealne do stosowania w miejscach, gdzie dostęp do nich jest ograniczony, oraz w aplikacjach Blindmate. Typowe zastosowania obejmują śledzenie POS, domową rozrywkę i tablice przyrządów, przemysłowe urządzenia sterujące procesami, przenośne jednostki zasilające, sterowanie ruchem

Dane techniczne
Atrybut Parametr
Materiał Fosfobrąz
Seria EZ-BoardWare
Metoda mocowania Montaż powierzchniowy
Prąd znamionowy 6A
Pokrycie styku Cyna na niklu
Wymiary 5.4 x 3.1 x 2.5mm
Wysokość 2.5mm
Długość 5.4mm
Szerokość 3.1mm
390 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia
450 kolejnych dostępnych ciągu 1 dni roboczych
Cena za szt. (opak. á 10)
0,77
(bez VAT)
0,95
(z VAT)
Sztuki
Per unit
Za opakowanie*
10 - 90
0,77 zł
7,73 zł
100 - 240
0,44 zł
4,40 zł
250 - 490
0,29 zł
2,89 zł
500 +
0,28 zł
2,84 zł
*cena za opakowanie
Rodzaj opakowania:
