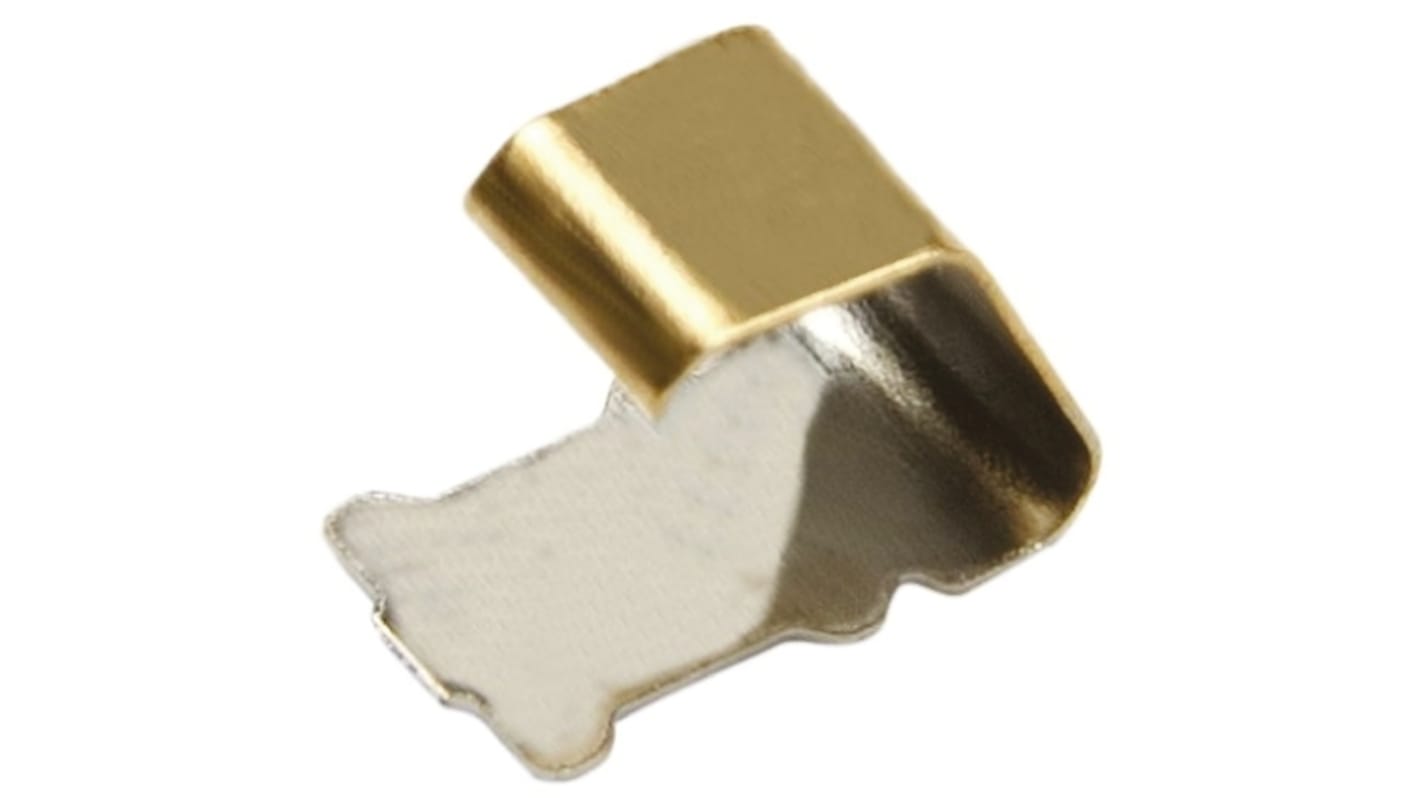

Gniazdo uziemiające, seria: EZ-BoardWare, materiał: Stop tytanu z miedzią, mocowanie: Montaż powierzchniowy, 4.5 x 2.5

  • Nr art. RS 788-4811
  • Nr części producenta S1761-42R
  • Producent HARWIN
Dane techniczne
Atesty i certyfikaty
Zgodne z RoHS
Szczegółowe dane produktu

Harwin EZ Boardware - styki sprężyn RFI/uziemiających

Styki masowe SMT/przeciwzakłóceniowe EZ-BoardWare do stosowania na płytkach typu PCB montowanych powierzchniowo, które stykają się z metalowymi osłonami lub ramkami. Prosta konstrukcja typu C tych styków sprężynowych EZ-BoardWare zapewnia doskonałe właściwości sprężynowe i zapewnia dobry kontakt z powierzchnią połączenia. Te styki EZ-BoardWare RFI/uziemiające nadają się zarówno do wycierania, jak i przesuwania. Idealnie nadają się do zautomatyzowanych wymagań przy użyciu standardowego wyposażenia. Numery akcji 788-4852 i 788-4858 to wielokierunkowe styki sprężynowe, posiadające unikatową funkcję sprężynową, która działa zarówno w orientacji pionowej, jak i poziomej. Dzięki tej funkcji są one idealne do połączeń brzegowych płytki drukowanej z obudową.

Charakterystyka i zalety

Idealny do montażu powierzchniowego PCB
Doskonałe właściwości sprężyn
Zaprojektowane do automatycznego stosowania przy użyciu sprzętu o standardowym rozmieszczeniu
Nadaje się do wycierania i przesuwania
Wersje wielokierunkowe do połączeń krawędzi PCB
Dostępny w szerokim zakresie wysokości roboczych

Zastosowania

Niewielkie wymiary tych styków z uziemieniem EZ-BoardWare sprawiają, że są one idealne do stosowania w miejscach, gdzie dostęp do nich jest ograniczony, oraz w aplikacjach Blindmate. Typowe zastosowania obejmują śledzenie POS, domową rozrywkę i tablice przyrządów, przemysłowe urządzenia sterujące procesami, przenośne jednostki zasilające, sterowanie ruchem

Dane techniczne
Atrybut Parametr
Seria EZ-BoardWare
Materiał Stop tytanu z miedzią
Prąd znamionowy 4A
Metoda mocowania Montaż powierzchniowy
Pokrycie styku Gold
Wymiary 4.5 x 2.5 x 3.5mm
Wysokość 3.5mm
Długość 4.5mm
Szerokość 2.5mm
60 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia
1030 kolejnych dostępnych ciągu 1 dni roboczych
Cena za szt. (opak. á 10)
1,48
(bez VAT)
1,82
(z VAT)
Sztuki
Per unit
Za opakowanie*
10 - 40
1,48 zł
14,83 zł
50 - 190
1,41 zł
14,12 zł
200 - 490
1,31 zł
13,14 zł
500 +
1,25 zł
12,52 zł
*cena za opakowanie
Rodzaj opakowania:
