- Nr art. RS:
- 126-947
- Nr części producenta:
- 5T25-1S0F-21-49
- Producent:
- APEM
Produkt wycofany
Produkt alternatywny
Ten produkt jest aktualnie niedostępny. Zapoznaj się z poniższym produktem alternatywnym.
- Nr art. RS:
- 126-947
- Nr części producenta:
- 5T25-1S0F-21-49
- Producent:
- APEM
Dane techniczne
Atesty i certyfikaty
- Kraj pochodzenia:
- GB
Szczegółowe dane produktu

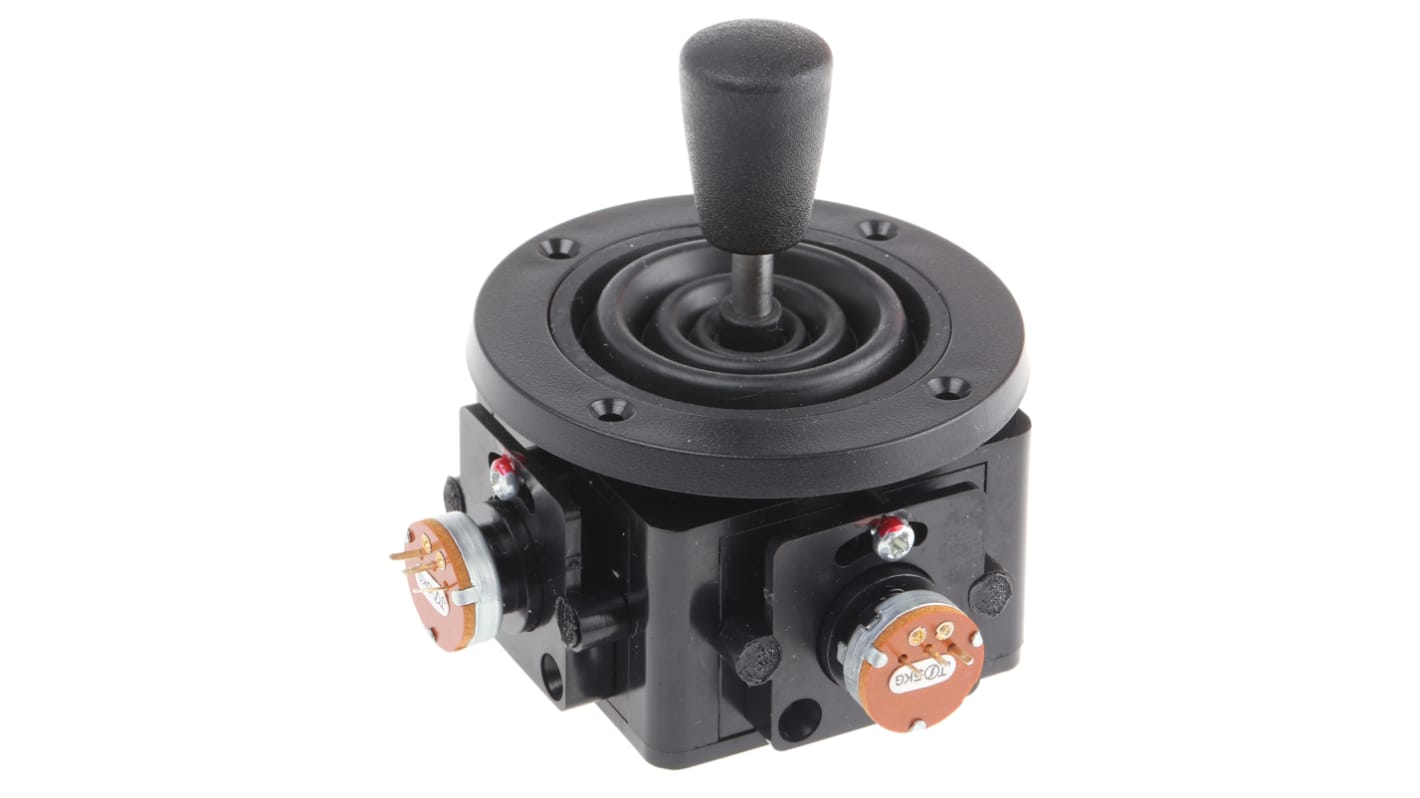

Joystick potencjometru przemysłowego dwóch osi
Joystick ten jest wyposażony w dwie osie umożliwiające sterowanie kierunkiem północnym, południowym, wschodnim i zachodnim (oś X i Y). Jest szczebla centralnego, a wykorzystanie potencjometrów o mocy 5 K daje wrażenie gładkiego, dokładnego.
Ekonomiczny joystick o jakości przemysłowej
Idealnie nadaje się do zastosowań z klawiaturą (CCTV, panele sterujące itp.)
Instalacja niskoprofilowa i ergonomiczna konstrukcja
Wałek ze stali nierdzewnej o długości 4 mm z mechanizmem samocentrującym
Zawiera okrągłą osłonę i standardową osłonę
Zakres temperatur od -10 do +55°C.
0,125 W na potencjometr
Idealnie nadaje się do zastosowań z klawiaturą (CCTV, panele sterujące itp.)
Instalacja niskoprofilowa i ergonomiczna konstrukcja
Wałek ze stali nierdzewnej o długości 4 mm z mechanizmem samocentrującym
Zawiera okrągłą osłonę i standardową osłonę
Zakres temperatur od -10 do +55°C.
0,125 W na potencjometr
Montaż panelowy
Jest on zamontowany od spodu panelu i przytrzymywany wkrętami samogwintującymi Nr 2. Wkręty te są wkładane od TOP przez oprawę. Długość śrub zależy od grubości blachy.
Potencjometry
Joysticki serii 5000 są standardowo wyposażone w potencjometry 5 K o ścieżce 220º. Kąt ugięcia wału wynosi nominalna 40°. Typowe napięcie zasilania 5 V powoduje w ten sposób całkowite odchylenie nominalne od 2 V do 3 V. Dając znamionowy wymiar roboczy 2,5 V. Potencjometry te są przeznaczone do stosowania jako dzielnik potencjometru o zmiennej oporności, a nie jako opornik o zmiennej oporności 2-pinowej. W celu uzyskania optymalnej wydajności, sygnały wyjściowe muszą być podawane z obciążeniem większym niż 1000 K. Jest to związane z hałasem powodowanym przez opór styku wycieraczek w stosunku do ścieżki.
Cechy i zalety
Ekonomiczny joystick o jakości przemysłowej
Idealnie nadaje się do zastosowań z klawiaturą (zazwyczaj do systemów CCTV, central alarmowych)
Instalacja niskoprofilowa i ergonomiczna konstrukcja
Wałek ze stali nierdzewnej o grubości 4 mm z mechanizmem samocentrującym
Zawiera okrągłą osłonę i standardową osłonę
Zakres temperatur od -10 do +55°C.
0,125 W na potencjometr
Idealnie nadaje się do zastosowań z klawiaturą (zazwyczaj do systemów CCTV, central alarmowych)
Instalacja niskoprofilowa i ergonomiczna konstrukcja
Wałek ze stali nierdzewnej o grubości 4 mm z mechanizmem samocentrującym
Zawiera okrągłą osłonę i standardową osłonę
Zakres temperatur od -10 do +55°C.
0,125 W na potencjometr
Informacje o zastosowaniu produktu
Joystick idealnie nadaje się do użytku w zastosowaniach, w których zainstalowana głębokość ma kluczowe znaczenie ze względu na ograniczenia przestrzeni. Włącznie z centralami CCTV lub klawiaturami, ale mogą być stosowane w różnych innych zastosowaniach.
.
Dane techniczne
Atrybut | Parametr |
---|---|
Liczba osi | 2 |
Typ przełącznika | Potencjometryczny dwuosiowy |
Zakres ruchu joysticka | ±20° |
Głębokość za panelem | 27.5mm |
Minimalna temperatura robocza | -10°C |
Maksymalna temperatura robocza | +55°C |
Zakres temperatur roboczych | -10 → +55°C |
