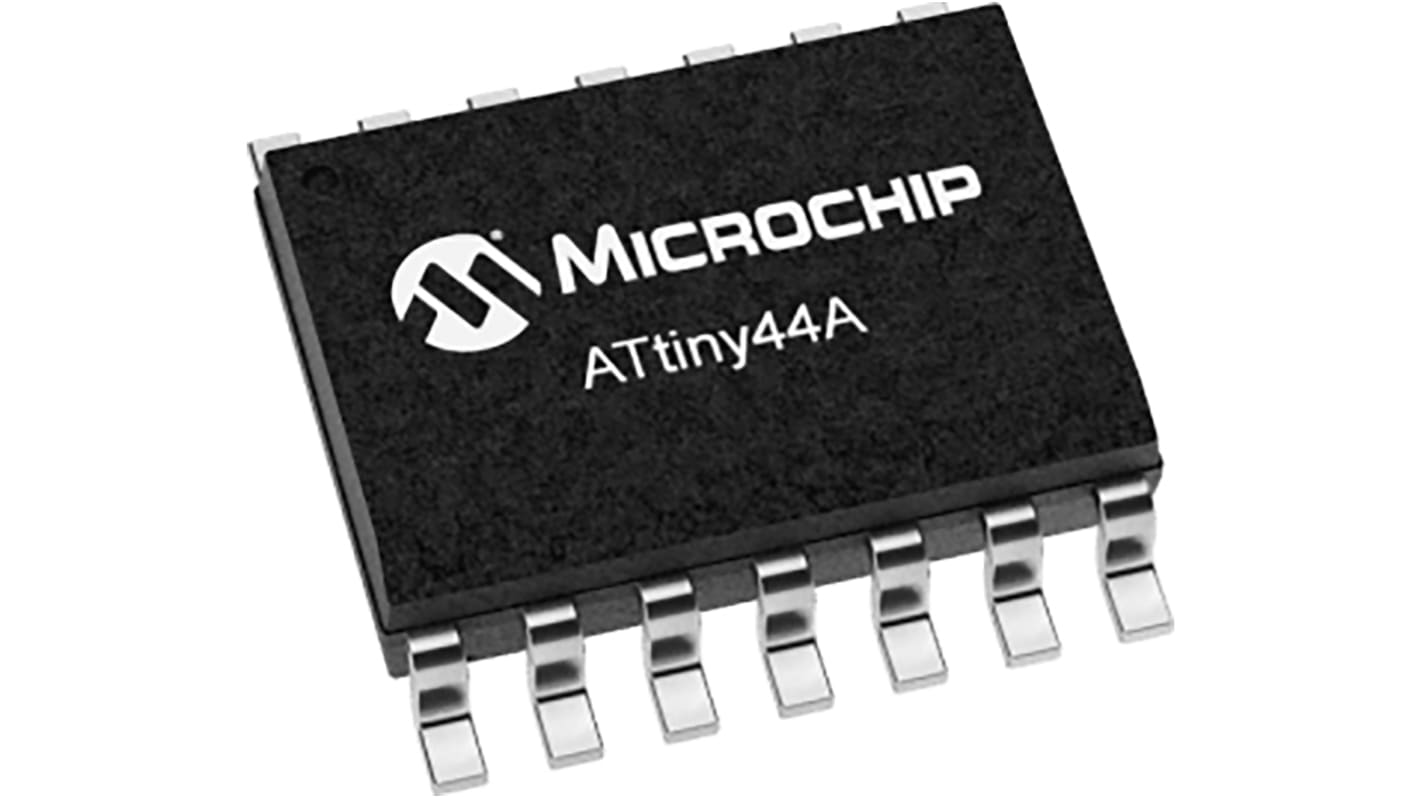

Mikrokontroler Microchip ATtiny44A SOIC 14-pinowy Montaż powierzchniowy AVR 4 kB 8bit 20MHz RAM:256 B Flash 5,5 V
- Nr art. RS:
- 177-1962
- Nr części producenta:
- ATTINY44A-SSF
- Producent:
- Microchip
Produkt wycofany
- Nr art. RS:
- 177-1962
- Nr części producenta:
- ATTINY44A-SSF
- Producent:
- Microchip
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Microchip Technology Microcontroller
Microchip Technology ATTINY1616, pakiet SOIC, 20-stykowy mikrokontroler oparty na architekturze RISC AVR RISC. Maksymalne napięcie znamionowe wynosi 5,5V. Ten mikrokontroler działa z maksymalną prędkością 20 MHz i posiada pamięć flash 4 kb dostawcy usług internetowych (ISP), 256 bajtów wewnętrznej pamięci SRAM i 256 bajtów pamięci EEPROM. Dzięki wykonaniu potężnych instrukcji w jednym cyklu zegara osiąga się wydajność rzędu 1 MIPS na MHz, co pozwala systemowi na optymalizację zużycia energii w porównaniu z szybkością przetwarzania.
Charakterystyka i zalety
12 programowalnych linii we/wy
8-kanałowy, 10-bitowy przetwornik A/D.
W pełni statyczne działanie
Niski pobór mocy w stanie bezczynności, tryby ADC redukcji szumów i wyłączania zasilania
2-cyklowy mnożnik w układzie scalonym
Jeden 16-bitowy zegar/licznik z dwoma kanałami PWM
Jeden 8-bitowy zegar/licznik z dwoma kanałami PWM
Zakres temperatury pracy od -40°C do 125°C.
Zerowanie po włączeniu zasilania i programowalna detekcja odłączenia zasilania
Zegar alarmowy systemu Windows (WDT) z niezależnym oscylatorem sterowanym chipem
Cykle zapisu/kasowania- 10 000 flash/100 000 EEPROM
8-kanałowy, 10-bitowy przetwornik A/D.
W pełni statyczne działanie
Niski pobór mocy w stanie bezczynności, tryby ADC redukcji szumów i wyłączania zasilania
2-cyklowy mnożnik w układzie scalonym
Jeden 16-bitowy zegar/licznik z dwoma kanałami PWM
Jeden 8-bitowy zegar/licznik z dwoma kanałami PWM
Zakres temperatury pracy od -40°C do 125°C.
Zerowanie po włączeniu zasilania i programowalna detekcja odłączenia zasilania
Zegar alarmowy systemu Windows (WDT) z niezależnym oscylatorem sterowanym chipem
Cykle zapisu/kasowania- 10 000 flash/100 000 EEPROM
Zastosowania
Urządzenia konsumenckie
automatyzacja w domu
Przemysł
automatyzacja w domu
Przemysł
.
Dane techniczne
Atrybut | Parametr |
---|---|
Rodzina układów | ATtiny44A |
Typ opakowania | SOIC |
Typ montażu | Montaż powierzchniowy |
Liczba styków | 14 |
Rdzeń procesora | AVR |
Szerokość magistrali danych | 8bit |
Rozmiar pamięci programów | 4 kB |
Maksymalna częstotliwość | 20MHz |
Wielkość pamięci RAM | 256 B |
Liczba modułów PWM | 1 x 8 bit |
Liczba kanałów SPI | 1 |
Typowe robocze napięcie zasilania | 5,5 V (maks.) |
Liczba kanałów I2C | 1 |
Długość | 8.74mm |
Przetworniki A/C | 8 x 10 bitów |
Wysokość | 1.5mm |
Maksymalna temperatura robocza | +125°C |
Wymiary | 8.74 x 3.99 x 1.5mm |
Typ pamięci programu | Flash |
Liczba przetworników A/C | 1 |
Architektura zestawu instrukcji | RISC |
Minimalna temperatura robocza | -40°C |
Modulacja czasu trwania impulsu | 1 (2 x 8 bitów) |
Szerokość | 3.99mm |
