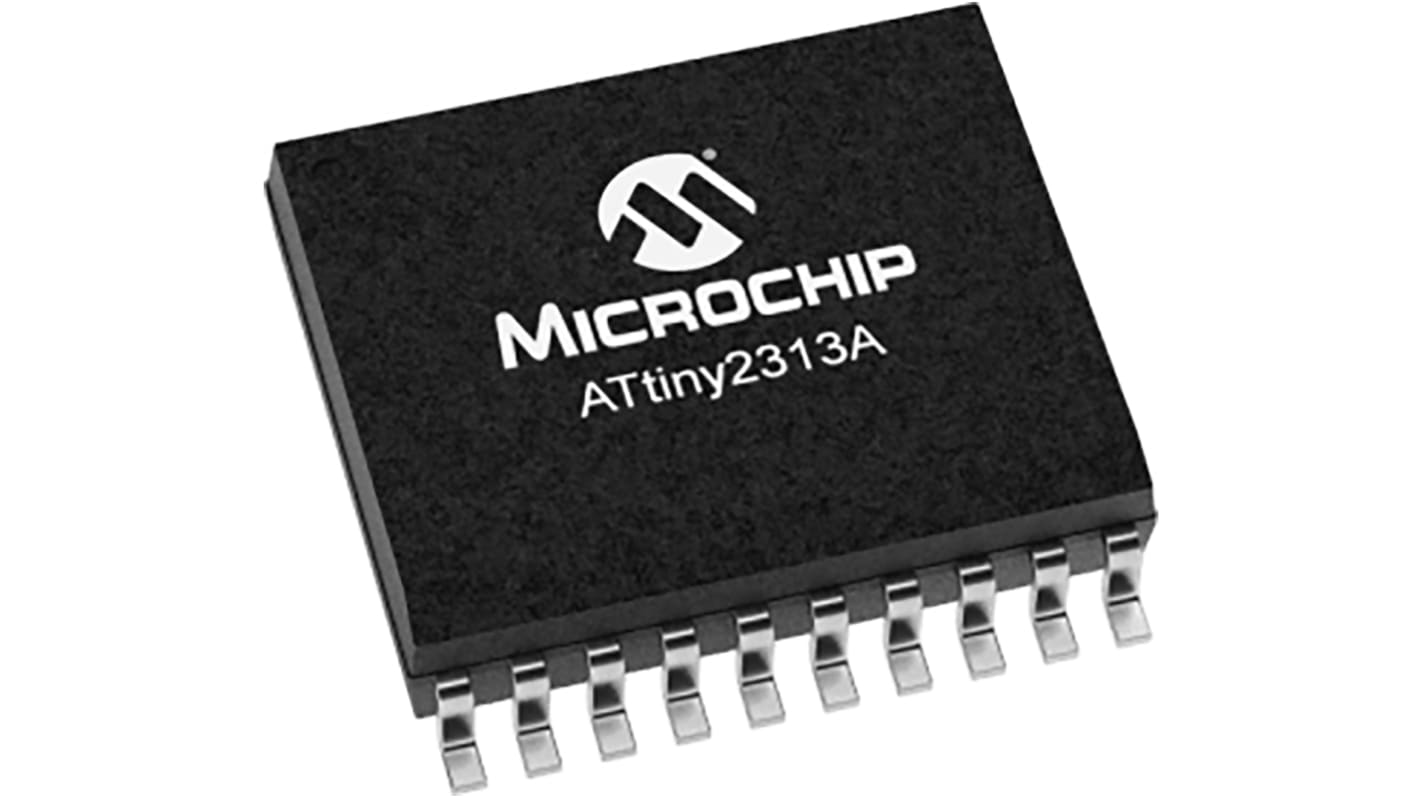

Mikrokontroler Microchip ATtiny2313A SOIC 20-pinowy Montaż powierzchniowy AVR 2 kB 8bit CAN: 20MHz RAM:128 B Ethernet:
- Nr art. RS:
- 177-2796
- Nr części producenta:
- ATTINY2313A-SUR
- Producent:
- Microchip
Zapas chwilowo wyczerpany — zamówienie oczekujące na wysłanie w dniu 03.05.2024, dostawa w ciągu 4 dni roboczych. UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.
Cena netto za szt. (1000 na rolce)
5,51 zł
(bez VAT)
6,77 zł
(z VAT)
Produkty | Per unit | Per Reel* |
1000 + | 5,51 zł | 5 507,00 zł |
*cena za opakowanie |
- Nr art. RS:
- 177-2796
- Nr części producenta:
- ATTINY2313A-SUR
- Producent:
- Microchip
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Ten wydajny 8-bitowy mikrokontroler CMOS picoPower firmy Microchip oparty na architekturze AVR RISC zawiera pamięć ISP flash 2 KB, pamięć EEPROM 128 B, pamięć SRAM 128 B, 18 linii we-wy ogólnego przeznaczenia, 32 rejestry robocze ogólnego przeznaczenia, jednoprzewodowy interfejs umożliwiający debugowanie w układzie, dwa elastyczne timery/liczniki z trybami porównywania, przerwania wewnętrzne i zewnętrzne, szeregowy programowalny układ USART, uniwersalny interfejs szeregowy (USI) z wykrywaczem warunków początkowych, programowalny timer nadzorujący z wewnętrznym oscylatorem oraz trzy wybierane programowo tryby oszczędzania energii. Urządzenie pracuje w zakresie napięcia od 1,8 do 5,5 V. Wykonując złożone instrukcje w jednym cyklu zegara, osiąga przepustowości niemal 1 MIPS na MHz, co pozwala zrównoważyć zużycie energii i szybkość przetwarzania.
Zaawansowana architektura RISC
120 złożonych instrukcji — większość instrukcji wykonywanych w jednym cyklu zegara
32 ´ 8 rejestrów roboczych ogólne zastosowania
W pełni statyczne działanie
Przepustowość do 20 MIPS przy 20 MHz
120 złożonych instrukcji — większość instrukcji wykonywanych w jednym cyklu zegara
32 ´ 8 rejestrów roboczych ogólne zastosowania
W pełni statyczne działanie
Przepustowość do 20 MIPS przy 20 MHz
.
Dane techniczne
Atrybut | Parametr |
---|---|
Rodzina układów | ATtiny2313A |
Typ opakowania | SOIC |
Typ montażu | Montaż powierzchniowy |
Liczba styków | 20 |
Rdzeń procesora | AVR |
Szerokość magistrali danych | 8bit |
Rozmiar pamięci programów | 2 kB |
Maksymalna częstotliwość | 20MHz |
Wielkość pamięci RAM | 128 B |
Kanały USB | 0 |
Liczba modułów PWM | 1 x 16 bit |
Liczba kanałów SPI | 2 |
Liczba kanałów CAN | 0 |
Typowe robocze napięcie zasilania | 5,5 V (maks.) |
Liczba kanałów USART | 1 |
Liczba kanałów I2C | 1 |
Liczba kanałów UART | 1 |
Liczba kanałów Ethernet | 0 |
Maksymalna liczba kanałów Ethernet | 0 |
Wysokość | 2.35mm |
Przetworniki A/C | 0 |
Długość | 13mm |
Maksymalna temperatura robocza | +85°C |
Liczba przetworników A/C | 0 |
Architektura zestawu instrukcji | RISC |
Minimalna temperatura robocza | -40°C |
Typ pamięci programu | Flash |
Modulacja czasu trwania impulsu | 1 (4 x 16 bitów) |
Wymiary | 13 x 7.6 x 2.35mm |
Liczba kanałów PCI | 0 |
Liczba kanałów LIN | 0 |
Szerokość | 7.6mm |
