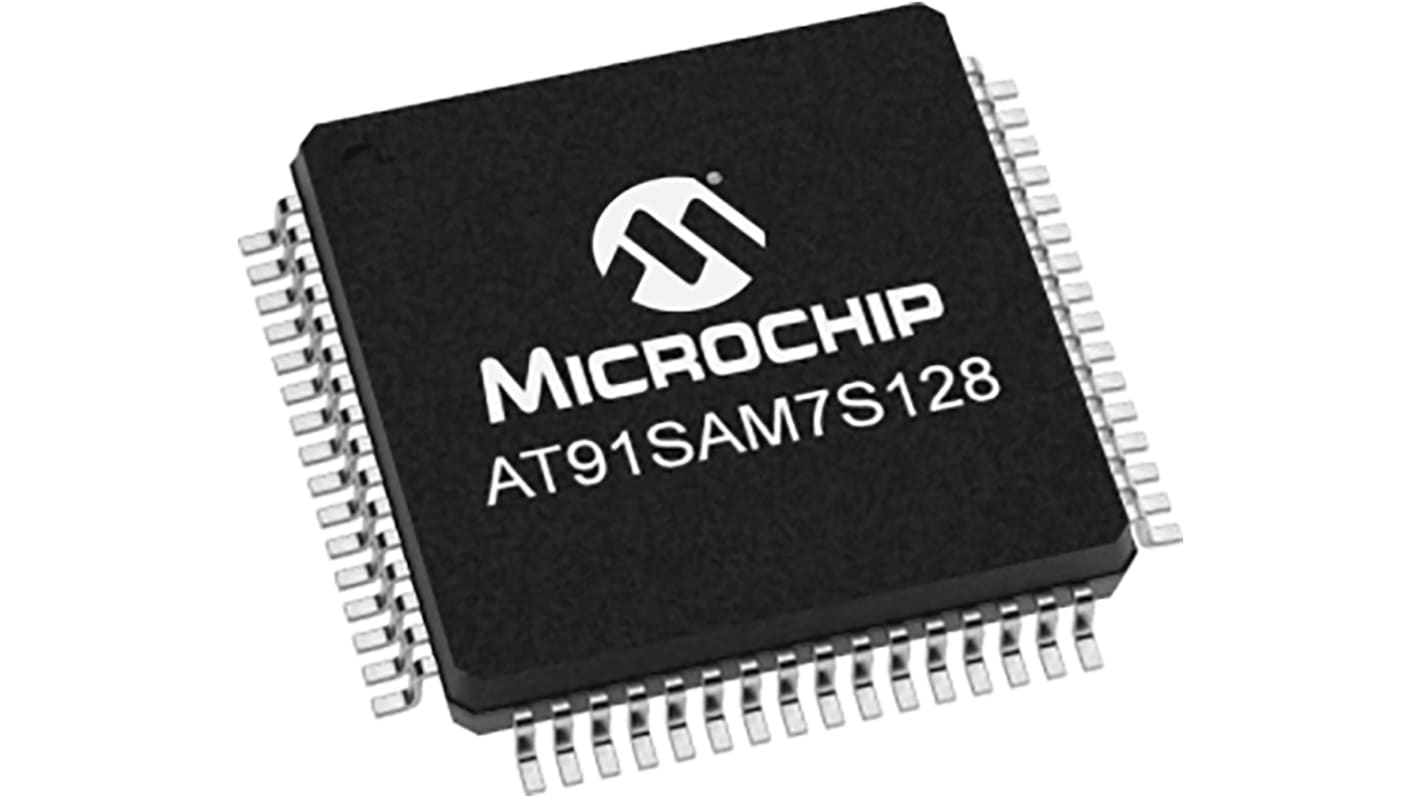

Mikrokontroler Microchip AT91 LQFP 64-pinowy Montaż powierzchniowy ARM 128 kB 32bit CAN: 55MHz RAM:128 kB Ethernet:
- Nr art. RS:
- 177-3606
- Nr części producenta:
- AT91SAM7S128D-AU
- Producent:
- Microchip
- Nr art. RS:
- 177-3606
- Nr części producenta:
- AT91SAM7S128D-AU
- Producent:
- Microchip
Dane techniczne
Atesty i certyfikaty
- Kraj pochodzenia:
- TW
Szczegółowe dane produktu
Oparte na ARM® urządzenie SAM7S128 firmy Microchip należy do serii mikrokontrolerów pamięci Flash SAM7S opartych na 32-bitowym procesorze RISC ARM7TDMI. Pracuje z maksymalną częstotliwością 55 MHz i oferuje 128KB pamięci Flash i 32KB pamięci SRAM. Zestaw peryferiów obejmuje urządzenie Full Speed USB i PHY 12 Mb/s, UART, dwa USART, TWI (I2C), SPI, SSC, timery PWM, trzy timery 16-bitowe, RTT, 8x10-bitowy przetwornik A/C i 32 linie we/wy. Uzyskuje dostęp do instrukcji jednego cyklu z wbudowanej pamięci Flash przy 27 MIPS. Wielowarstwowa matryca magistrali, wiele banków SRAM, zadania równoległej obsługi PDC i DMA oraz maksymalna przepustowość danych. Urządzenie SAM7S128 pracuje z zasilaniem od 1,65 V do 3,6 V oraz jest dostępne w 64-stykowych obudowach LQFP i QFN.
Funkcje mikrokontrolera
Rdzeń
Procesor RISC ARM7TDMI® ARM® Thumb® z 32-bitową architekturą
16-bitowy zestaw instrukcji o wysokiej gęstości
Wbudowane ICE™ Emulacja w układzie, Obsługa kanału komunikacji debugowania
Pamięci
128 KB, zorganizowane na 512 stronach po 256 bajtów (płaszczyzna pojedyncza)
32 KB wbudowanej pamięci SRAM, jeden cykl
Rdzeń
Procesor RISC ARM7TDMI® ARM® Thumb® z 32-bitową architekturą
16-bitowy zestaw instrukcji o wysokiej gęstości
Wbudowane ICE™ Emulacja w układzie, Obsługa kanału komunikacji debugowania
Pamięci
128 KB, zorganizowane na 512 stronach po 256 bajtów (płaszczyzna pojedyncza)
32 KB wbudowanej pamięci SRAM, jeden cykl
.
Dane techniczne
Atrybut | Parametr |
---|---|
Rodzina układów | AT91 |
Typ opakowania | LQFP |
Typ montażu | Montaż powierzchniowy |
Liczba styków | 64 |
Rdzeń procesora | ARM |
Szerokość magistrali danych | 32bit |
Rozmiar pamięci programów | 128 kB |
Maksymalna częstotliwość | 55MHz |
Wielkość pamięci RAM | 128 kB |
Kanały USB | 1 |
Liczba modułów PWM | 1 x 16 bit |
Liczba kanałów SPI | 1 |
Liczba kanałów USART | 2 |
Liczba kanałów CAN | 0 |
Liczba kanałów I2C | 1 |
Liczba kanałów UART | 2 |
Typowe robocze napięcie zasilania | 3,3 V |
Wymiary | 10 x 10 x 1.45mm |
Liczba kanałów Ethernet | 0 |
Długość | 10mm |
Przetworniki A/C | 8 x 10 bitów |
Maksymalna temperatura robocza | +85°C |
Liczba przetworników A/C | 1 |
Architektura zestawu instrukcji | RISC |
Minimalna temperatura robocza | -40°C |
Maksymalna liczba kanałów Ethernet | 0 |
Typ pamięci programu | Flash |
Modulacja czasu trwania impulsu | 1 (4 x 16 bitów) |
Szerokość | 10mm |
Wysokość | 1.45mm |
