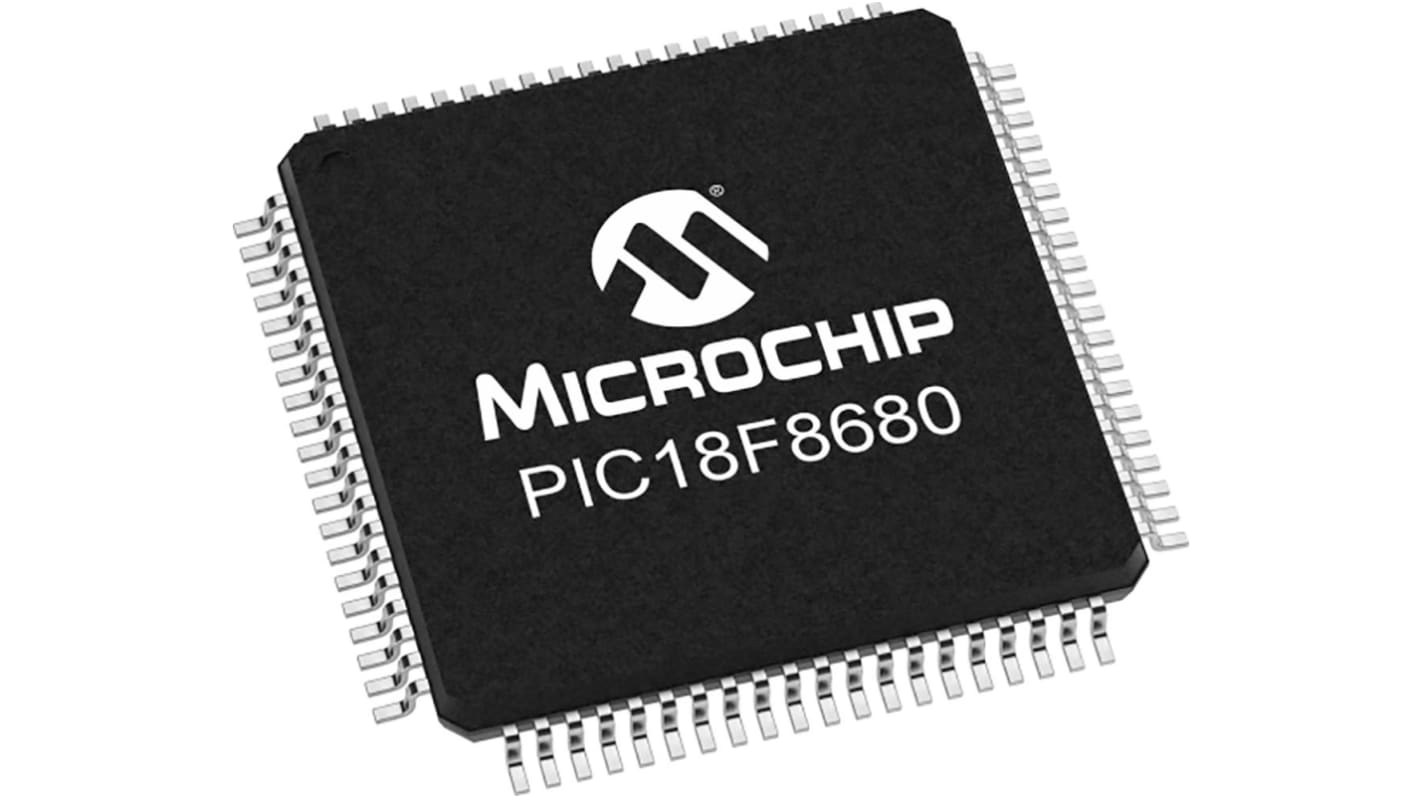

Mikrokontroler Microchip PIC18F TQFP 80-pinowy Montaż powierzchniowy PIC 8 kB 8bit CAN: 20MHz RAM:3,328 kB Ethernet:
- Nr art. RS:
- 199-5387
- Nr części producenta:
- PIC18F8680-I/PT
- Producent:
- Microchip
- Nr art. RS:
- 199-5387
- Nr części producenta:
- PIC18F8680-I/PT
- Producent:
- Microchip
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
2
Urządzenia Microchip są dostępne w 64-stykowych pakietach TQFP i 68-stykowych pakietach PLCC, które są dostępne w 80-pinowym pakiecie TQFP i mają zewnętrzny interfejs pamięci programu
Częstotliwość robocza DC –40 MHz DC –25 MHz w/EMA
Pamięć danych 32768
Ma on łączność równoległą
Zawiera 75 instrukcji
Pamięć danych 32768
Ma on łączność równoległą
Zawiera 75 instrukcji
.
Dane techniczne
Atrybut | Parametr |
---|---|
Rodzina układów | PIC18F |
Typ opakowania | TQFP |
Typ montażu | Montaż powierzchniowy |
Liczba styków | 80 |
Rdzeń procesora | PIC |
Szerokość magistrali danych | 8bit |
Rozmiar pamięci programów | 8 kB |
Maksymalna częstotliwość | 20MHz |
Wielkość pamięci RAM | 3,328 kB |
Kanały USB | 0 |
Liczba modułów PWM | 3 |
Liczba kanałów SPI | 1 |
Liczba kanałów UART | 1 |
Liczba kanałów CAN | 0 |
Typowe robocze napięcie zasilania | 2 → 5,5 V |
Liczba kanałów I2C | 1 |
Liczba kanałów USART | 1 |
Maksymalna liczba kanałów Ethernet | 0 |
Liczba kanałów LIN | 0 |
Wysokość | 1mm |
Przetworniki A/C | 16 x 10 bitów |
Długość | 12mm |
Maksymalna temperatura robocza | +125°C |
Liczba przetworników A/C | 1 |
Architektura zestawu instrukcji | RISC |
Minimalna temperatura robocza | -40°C |
Wymiary | 12 x 12 x 1mm |
Szerokość | 12mm |
Liczba kanałów PCI | 0 |
Liczba kanałów Ethernet | 0 |
Modulacja czasu trwania impulsu | 2 (10 bitów), 1 (CCP), 1 (ECCP) |
Typ pamięci programu | Flash |
