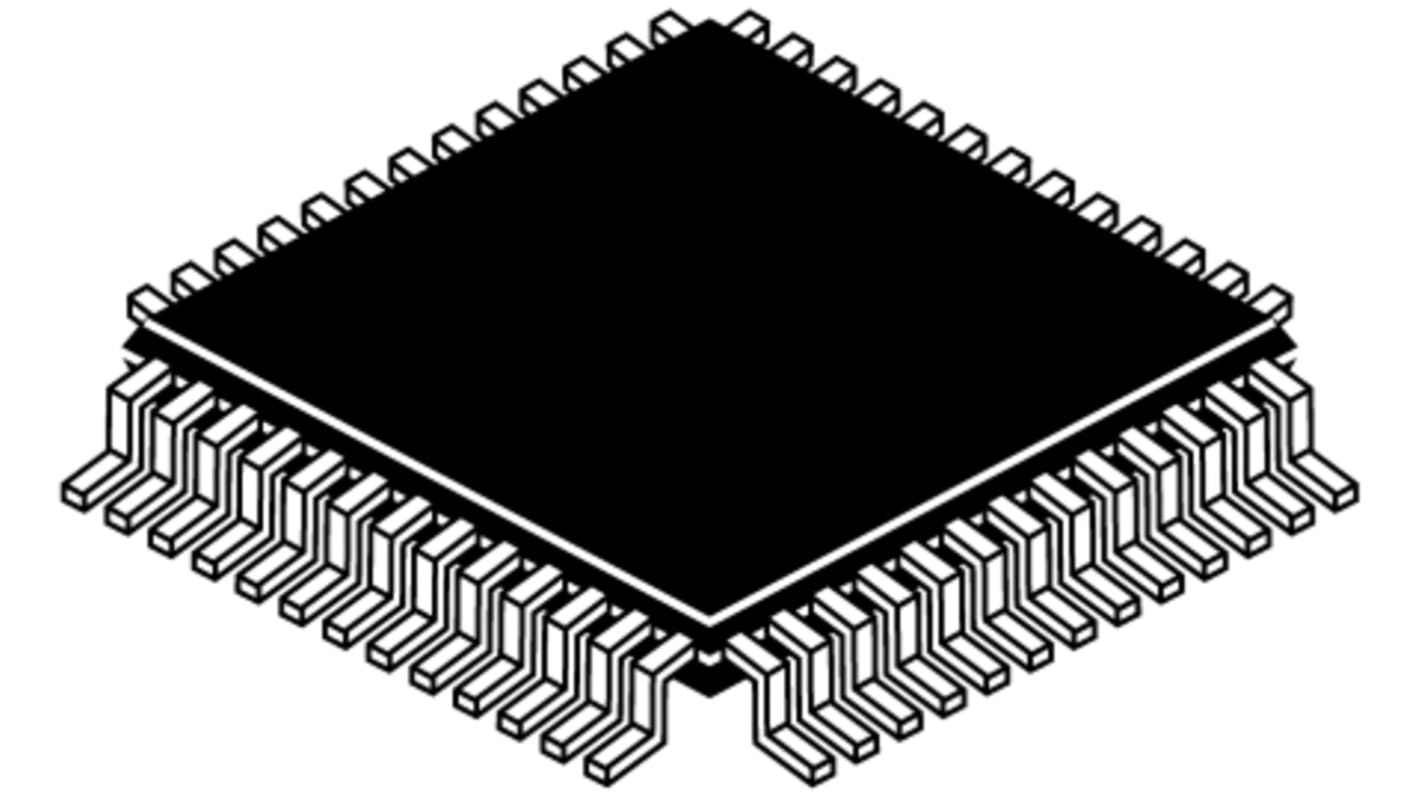

Mikrokontroler Renesas Electronics 78K LQFP 52-pinowy Montaż powierzchniowy 78K0S 32 kB 8bit 5MHz RAM:500 B Flash 1,8
- Nr art. RS:
- 901-6262P
- Nr części producenta:
- UPD78F9328GB-8ET-A
- Producent:
- Renesas Electronics
W magazynie, dostawa w ciągu 5 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
Cena netto szt. (na tacce)
15,73 zł
(bez VAT)
19,35 zł
(z VAT)
Produkty | Per unit |
20 - 59 | 15,73 zł |
60 - 99 | 15,32 zł |
100 - 199 | 14,90 zł |
200 + | 14,54 zł |
- Nr art. RS:
- 901-6262P
- Nr części producenta:
- UPD78F9328GB-8ET-A
- Producent:
- Renesas Electronics
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
8-bitowe mikrokontrolery UPD78932x Series
Rodziny mikrokontrolerów 78K firmy Renesas nadają się do szerokiego zakresu zastosowań.
UPD78932x to 8-bitowy mikrokontroler z procesorem 78K0S odpowiednim do obsługi aplikacji LCD służących do sterowania, takich jak piloty i sprzęt do opieki zdrowotnej.
UPD78932x to 8-bitowy mikrokontroler z procesorem 78K0S odpowiednim do obsługi aplikacji LCD służących do sterowania, takich jak piloty i sprzęt do opieki zdrowotnej.
Najważniejsze zalety:
Napięcie robocze: VDD = 1,8 V do 5,5 V.
Maks. Częstotliwość: 5 MHz.
Pojemność pamięci ROM: Od 4 KB do 16 KB, maskowanie pamięci ROM i 32 KB pamięci flash
Pojemność pamięci RAM: Od 256 B do 512 B.
52-pinowy pakiet LQFP z tworzywa sztucznego
Zegar systemu głównego: Oscylacja RC
Minimalny czas wykonywania instrukcji można zmienić z wysokiej prędkości (0,4 μs: Przy częstotliwości 5,0 MHz z zegarem głównym) na bardzo niską prędkość (122 μs: Przy częstotliwości 32,768 kHz z zegarem podsystemu).
Porty we/wy: 21
Interfejs szeregowy: Trzyprzewodowy interfejs szeregowy I/O mode 1
Timer: 4 kanały
Zegar 8-bitowy: 2 kanały
zegarek: 1 kanał
Imieniny timer Watchdog: 1 kanał
Sygnały kontrolera LCD/sterownika Segment: 24, wspólne sygnały: 4
Skażające źródła przerwań: 9
Wbudowany obwód kasowania zasilania po włączeniu (opcja maskowania dla wersji ROM z maską)
Temperatura otoczenia podczas pracy: TA = -40 do +85°C.
Napięcie robocze: VDD = 1,8 V do 5,5 V.
Maks. Częstotliwość: 5 MHz.
Pojemność pamięci ROM: Od 4 KB do 16 KB, maskowanie pamięci ROM i 32 KB pamięci flash
Pojemność pamięci RAM: Od 256 B do 512 B.
52-pinowy pakiet LQFP z tworzywa sztucznego
Zegar systemu głównego: Oscylacja RC
Minimalny czas wykonywania instrukcji można zmienić z wysokiej prędkości (0,4 μs: Przy częstotliwości 5,0 MHz z zegarem głównym) na bardzo niską prędkość (122 μs: Przy częstotliwości 32,768 kHz z zegarem podsystemu).
Porty we/wy: 21
Interfejs szeregowy: Trzyprzewodowy interfejs szeregowy I/O mode 1
Timer: 4 kanały
Zegar 8-bitowy: 2 kanały
zegarek: 1 kanał
Imieniny timer Watchdog: 1 kanał
Sygnały kontrolera LCD/sterownika Segment: 24, wspólne sygnały: 4
Skażające źródła przerwań: 9
Wbudowany obwód kasowania zasilania po włączeniu (opcja maskowania dla wersji ROM z maską)
Temperatura otoczenia podczas pracy: TA = -40 do +85°C.
Dane techniczne
Atrybut | Parametr |
---|---|
Rodzina układów | 78K |
Typ opakowania | LQFP |
Typ montażu | Montaż powierzchniowy |
Liczba styków | 52 |
Rdzeń procesora | 78K0S |
Szerokość magistrali danych | 8bit |
Rozmiar pamięci programów | 32 kB |
Maksymalna częstotliwość | 5MHz |
Wielkość pamięci RAM | 500 B |
Kanały USB | 0 |
Typowe robocze napięcie zasilania | 1,8 → 5,5 V |
Minimalna temperatura robocza | -40°C |
Architektura zestawu instrukcji | CISC |
Maksymalna temperatura robocza | +85°C |
Długość | 10mm |
Wysokość | 1.4mm |
Szerokość | 10mm |
Typ pamięci programu | Flash |
Wymiary | 10 x 10 x 1.4mm |
Maksymalna liczba kanałów Ethernet | 0 |
