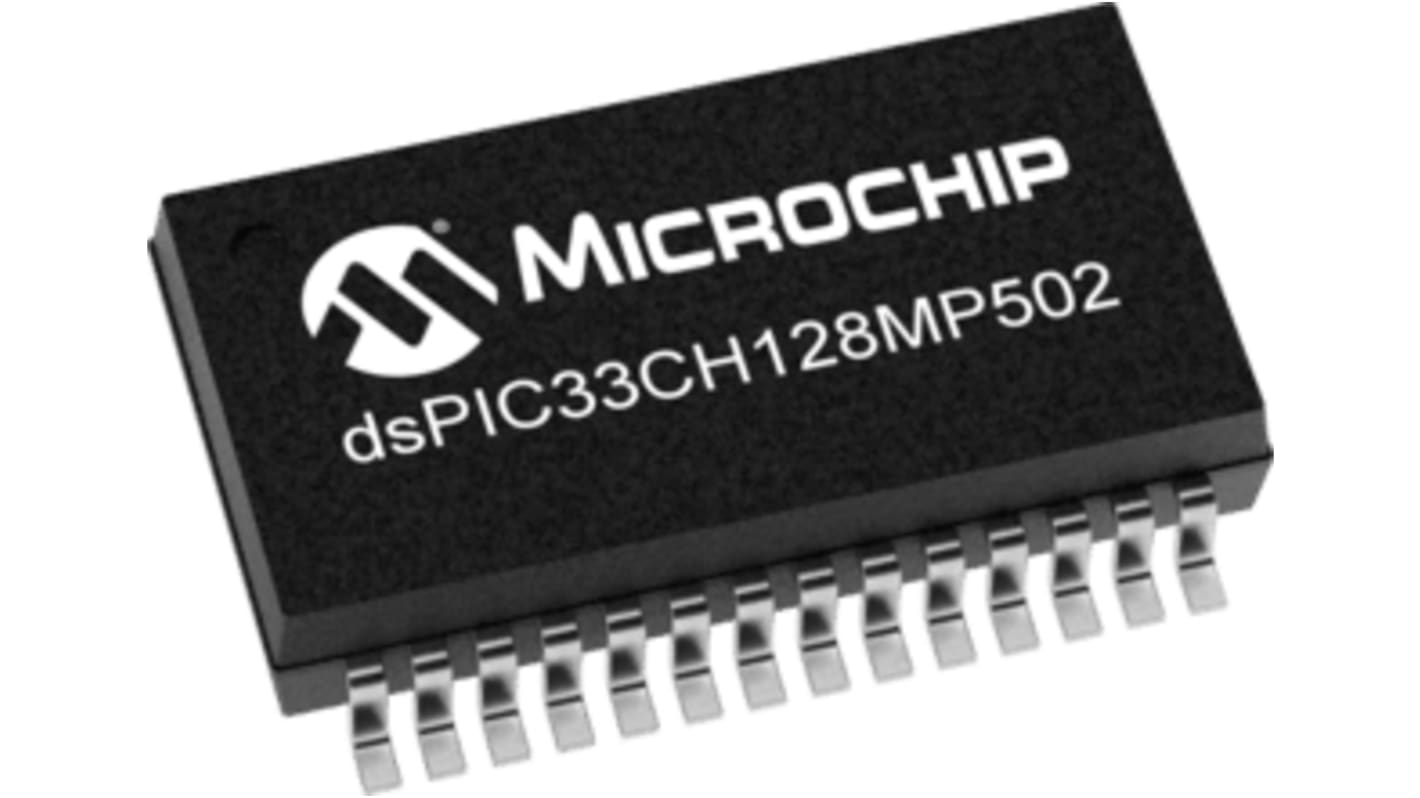

Mikroprocesor DSPIC33CH128MP502-I/SS dsPIC33CH 16bit DSP, MCU 180 MHz, 200 MHz 28-pinowy SSOP
- Nr art. RS:
- 175-7198
- Nr części producenta:
- DSPIC33CH128MP502-I/SS
- Producent:
- Microchip
184 W magazynie, dostawa w ciągu 4 dni roboczych UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.
Wysyłka standardowa
Dodano do koszyka
Cena netto za szt. (opak. á 2)
13,81 zł
(bez VAT)
16,99 zł
(z VAT)
| Produkty | Per unit | Za opakowanie* |
| 2 + | 13,81 zł | 27,62 zł |
| *cena za opakowanie | ||
- Nr art. RS:
- 175-7198
- Nr części producenta:
- DSPIC33CH128MP502-I/SS
- Producent:
- Microchip
Dane techniczne
Atesty i certyfikaty
- Kraj pochodzenia:
- TH
Szczegółowe dane produktu
Microchip Technology Microcontroller
Rodzina Microchip Technology DsPIC33CH typu SSOP, montaż powierzchniowy, mikrokontroler DSP z 28-stykowym i 16-bitowym przetwornikiem CMOS ma napięcie znamionowe mieszczące się w zakresie od 3 V do 3,6 V. Posiada rdzeń Master z od 64 KB do 128 KB pamięci flash programowej z ECC i 16 k RAM. Rdzeń podrzędny z 24 KB pamięci RAM programu (PRAM) z ECC i 4 k pamięci danych.
Charakterystyka i zalety
• 40-bitowe akumulatory szerokie
• Projektowana architektura procesora zapewniająca efektywność kodu (C i Montaż)
• Interfejs komunikacyjny 3 UART, 3 4-żyłowe SPI/I2S i magistrala CAN
• Podwójna partycja na usługę Slave PRAM Live Update
• Szybka 6-krotna przerwa w cyklu
• Pięć zestawów kontekstu przerywania wybranych rejestrów i akumulatorów dla każdego rdzenia w celu szybkiego przerwania
• Cztery moduły DAC/Analizatora analogowego
• Cztery kanały DMA
• Master core 90 MIPS i rdzeń podrzędny 100 MIPS
• Częstotliwość pracy wynosi 200 MHz.
• Temperatura działania mieści się w przedziale od -40°C do 125°C.
• Funkcje bezpieczeństwa to: DMT, ECC, WDT, CRC, BFRC i funkcje bezpiecznego monitorowania zegara w razie awarii
• Obsługa protokołów DMX, LIN/J2602 i IrDA
• Trzy tryby niskiego poboru mocy: Uśpienia, bezczynności i rozmycia
• Dwa zegary 16-bitowe ogólnego przeznaczenia
• Do 12-kanałowej szybkiej PWMs o rozdzielczości 250ps
• Bezpośrednie zapętlenie
• Projektowana architektura procesora zapewniająca efektywność kodu (C i Montaż)
• Interfejs komunikacyjny 3 UART, 3 4-żyłowe SPI/I2S i magistrala CAN
• Podwójna partycja na usługę Slave PRAM Live Update
• Szybka 6-krotna przerwa w cyklu
• Pięć zestawów kontekstu przerywania wybranych rejestrów i akumulatorów dla każdego rdzenia w celu szybkiego przerwania
• Cztery moduły DAC/Analizatora analogowego
• Cztery kanały DMA
• Master core 90 MIPS i rdzeń podrzędny 100 MIPS
• Częstotliwość pracy wynosi 200 MHz.
• Temperatura działania mieści się w przedziale od -40°C do 125°C.
• Funkcje bezpieczeństwa to: DMT, ECC, WDT, CRC, BFRC i funkcje bezpiecznego monitorowania zegara w razie awarii
• Obsługa protokołów DMX, LIN/J2602 i IrDA
• Trzy tryby niskiego poboru mocy: Uśpienia, bezczynności i rozmycia
• Dwa zegary 16-bitowe ogólnego przeznaczenia
• Do 12-kanałowej szybkiej PWMs o rozdzielczości 250ps
• Bezpośrednie zapętlenie
Zastosowania
• Systemy wbudowane
• Monitory LCD i telewizory
• Przenośne skrzynki hub
• Funkcje monitorowania i komunikacji systemu
• Monitory LCD i telewizory
• Przenośne skrzynki hub
• Funkcje monitorowania i komunikacji systemu
.
Dane techniczne
Atrybut | Parametr |
|---|---|
| Rodzina układów | dsPIC33CH |
| Szerokość magistrali danych | 16bit |
| Architektura zestawu instrukcji | DSP, MCU |
| Maksymalna częstotliwość | 180 MHz, 200 MHz |
| Technologia produkcji | CMOS |
| Typ montażu | Montaż powierzchniowy |
| Typ opakowania | SSOP |
| Liczba styków | 28 |
| Typowe robocze napięcie zasilania | 3 → 3,6 V |
| Wymiary | 10.5 x 5.6 x 1.85mm |
| Minimalna temperatura robocza | -40°C |
| Maksymalna temperatura robocza | +85°C |
