Oprogramowanie do oscyloskopów, Oprogramowanie FlexRay z opcją wyzwalania i dekodowania, Seria HDO4000, 3.0, licencje: 1

Teledyne LeCroy HDO4K-FLEXRAYBUS TD jest pakietem wyzwalającym, dekodującym i testowym warstwy fizycznej FlexRay. W kamerze HDO4000 dodaje ona unikalny zestaw narzędzi, co ułatwia projektowanie i debugowanie systemów FlexRay. Zaawansowany wewnętrzny przełącznik FlexRay lokalizuje określone identyfikatory lub komunikaty, a unikalna nakładka wyświetla dekodowane dane bezpośrednio na TOP sygnału warstwy fizycznej. Schemat oka i pomiary czasu pozwalają szybko zlokalizować problemy warstwy fizycznej. Teledyne LeCroy zintegrowanie wyzwalania, dekodowania i testowania warstw fizycznych skraca czas testowania FlexRay.

Najbardziej kompleksowe rozwiązanie FlexRay oparte na oscyloskopie
Kompletny test wyzwalający FlexRay i warstwy fizycznej w jednym urządzeniu
Uruchamianie i dekodowanie protokołu FlexRay w wersji 3.0
Testowanie maski schematu oka z lokalizacją błędu
Parametry pomiaru warstwy fizycznej dla opóźnienia propagacji, opóźnienia asymetrycznego, skrócenia i jitter
Obsługuje sygnały FlexRay 2,5, 5 i 10 Mb/s

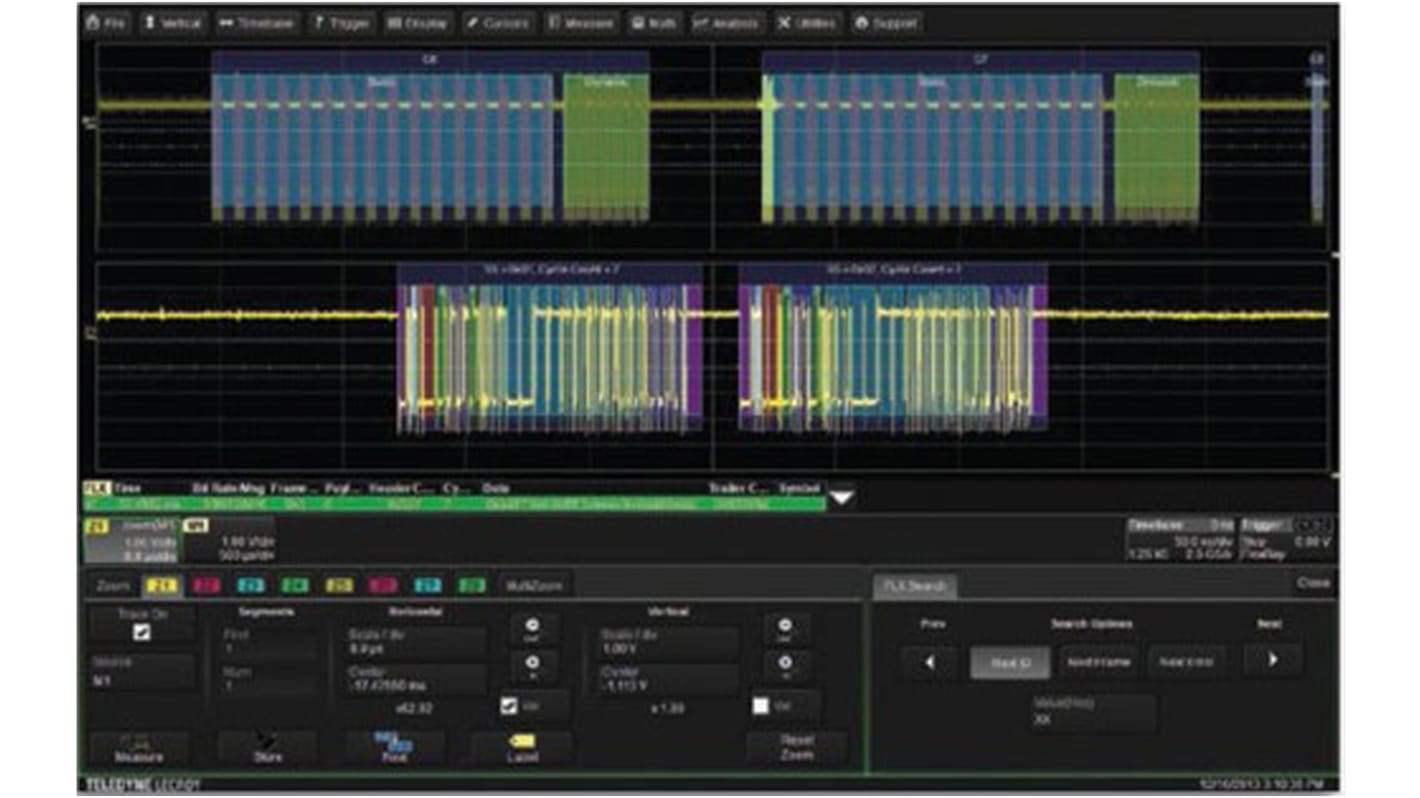

Intuicyjna, kolorowa nakładka dekodowania umożliwia łatwe wyświetlenie dekodowanych sygnałów
Obsługa następujących funkcji: Identyfikator ramki (statyczny i dynamiczny), licznik cyklu ramki, kwalifikatory ramki, symbole, błędy
Wygodny wyświetlacz stołowy z funkcją szybkiego skalowania do bajtu
Funkcja szybkiego wyszukiwania dla określonych pakietów komunikatów
