Szczegółowe dane produktu

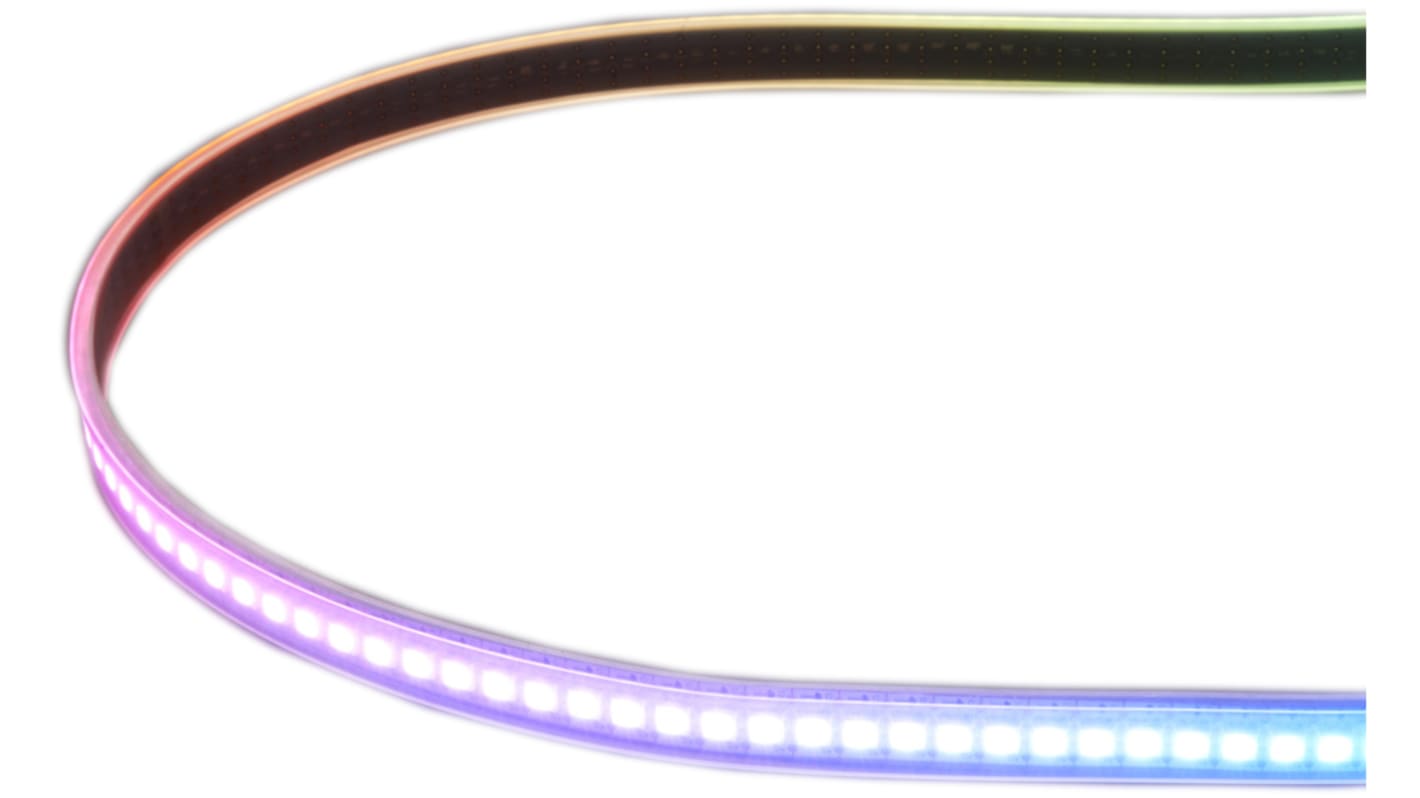

Cyfrowe diody LED Adafruit DotStar
Diody DotStar to diody LED o rozmiarach 5050 na elastycznym pasku z wbudowanym mikrokontrolerem umieszczonym wewnątrz diody LED. Listwy wykonane są z elastycznego materiału PCB i są dostarczane w postaci osłony odpornej na działanie warunków atmosferycznych. Można je przyciąć do dowolnej wielkości za pomocą linii cięcia po każdej z diod LED lub połączyć ze sobą, aby uzyskać dłuższe paski. Należy użyć zasilacza 5V DC, gdyż każde napięcie wyższe niż 6V może spowodować zniszczenie całego paska.
Do sterowania diodami LED należy użyć ogólnego, 2-żyłowego SPI. Kolor/jasność każdej diody LED jest ustawiana za pomocą 24-bitowego koloru (8 bitów na czerwono, zielono i niebiesko). Każda dioda LED działa jak rejestr przesunięcia, odczytując przychodzące dane kolorów na stykach wejściowych, a następnie przesuwając poprzednie dane kolorów na styku wyjściowym. Wysyłając długi ciąg danych, możesz sterować wieloma diodami LED.
PWM jest wbudowane w każdy chip LED i charakteryzuje się dużą częstotliwością odświeżania. W aplikacjach Persistence-of-Vision (POV) migotanie jest mniejsze, szczególnie przy niskim poziomie jasności. DotGwiazdy mają częstotliwość 20 kHz PWM, więc nawet podczas przesuwania paska nie widać szczegółów obrazu, a mieszanie kolorów jest płynne.
Każdy pasek jest wyposażony w 4-stykowe złącze jst SM na jednym końcu Diody te mają 2 przewody (wejście i wyjście) do wysyłania danych - jeden styk zegara i jeden styk danych. Zegar i dane są oddzielone, dzięki czemu można używać dowolnej szybkości procesora lub dowolnego typu do sterowania tymi paskami. Sprzętowa obsługa SPI jest poręczna, ale nie jest wymagana. Użyj DotGwiazdy z dowolnym mikrokontrolerem lub mikroprocesorem, w tym Arduino, Raspberry Pi, BeagleBone, Propsteller i SparcCore.
Obecnie dostępne są dwie wersje ze strony RS:
Adafruit 2328 - Czarna taśma LED 0,5 m z 72 diodami LED RGB (RS 124-5482)
Adafruit 2329 - Biała taśma LED 0,5 m z 72 diodami LED RGB (RS 124-5483)
Do sterowania diodami LED należy użyć ogólnego, 2-żyłowego SPI. Kolor/jasność każdej diody LED jest ustawiana za pomocą 24-bitowego koloru (8 bitów na czerwono, zielono i niebiesko). Każda dioda LED działa jak rejestr przesunięcia, odczytując przychodzące dane kolorów na stykach wejściowych, a następnie przesuwając poprzednie dane kolorów na styku wyjściowym. Wysyłając długi ciąg danych, możesz sterować wieloma diodami LED.
PWM jest wbudowane w każdy chip LED i charakteryzuje się dużą częstotliwością odświeżania. W aplikacjach Persistence-of-Vision (POV) migotanie jest mniejsze, szczególnie przy niskim poziomie jasności. DotGwiazdy mają częstotliwość 20 kHz PWM, więc nawet podczas przesuwania paska nie widać szczegółów obrazu, a mieszanie kolorów jest płynne.
Każdy pasek jest wyposażony w 4-stykowe złącze jst SM na jednym końcu Diody te mają 2 przewody (wejście i wyjście) do wysyłania danych - jeden styk zegara i jeden styk danych. Zegar i dane są oddzielone, dzięki czemu można używać dowolnej szybkości procesora lub dowolnego typu do sterowania tymi paskami. Sprzętowa obsługa SPI jest poręczna, ale nie jest wymagana. Użyj DotGwiazdy z dowolnym mikrokontrolerem lub mikroprocesorem, w tym Arduino, Raspberry Pi, BeagleBone, Propsteller i SparcCore.
Obecnie dostępne są dwie wersje ze strony RS:
Adafruit 2328 - Czarna taśma LED 0,5 m z 72 diodami LED RGB (RS 124-5482)
Adafruit 2329 - Biała taśma LED 0,5 m z 72 diodami LED RGB (RS 124-5483)
.
Diody LED, sterowniki i osłony Adafruit
Dane techniczne
Atrybut | Parametr |
---|---|
Kolory diod LED | Niebieski, zielony, czerwony |
Długość paska | 500mm |
Napięcie znamionowe | 5V dc |
Liczba diod LED na metr | 144 |
Elastyczne/sztywne | Elastyczne |
Rozstaw LED | 7mm |
Seria | DotStar |
