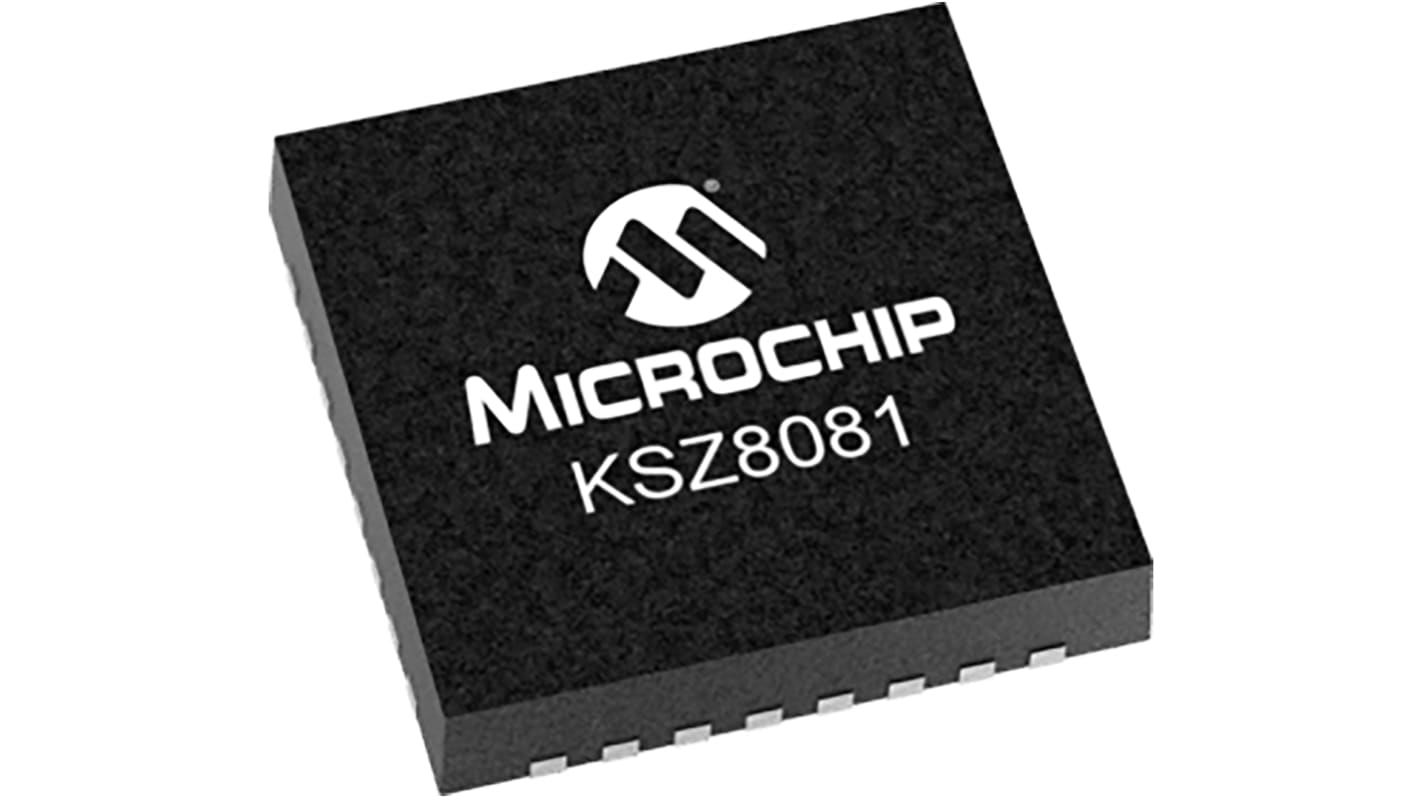

Nadajnik-odbiornik Ethernet 100Mbit/s KSZ8081RNDCA-TR IEEE 802,3 , 1-kanałowy 24-pinowy QFN Microchip
- Nr art. RS:
- 177-3053
- Nr części producenta:
- KSZ8081RNDCA-TR
- Producent:
- Microchip
- Nr art. RS:
- 177-3053
- Nr części producenta:
- KSZ8081RNDCA-TR
- Producent:
- Microchip
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
KSZ8081 to nadajnik-odbiornik warstwy fizycznej 10Base-T/100Base-TX Ethernet z pojedynczym zasilaczem do przesyłu i odbioru danych przez standardową skrętkę nieosłoniętą (UTP) CAT-5. KSZ8081 to wysoce zintegrowane rozwiązanie PHY.
Nadajnik-odbiornik Ethernet
Obsługa interfejsu MII (KSZ8081MNX)
Obsługa interfejsu RMII wer. 1.2 z wyjściem zegara odniesienia 50 MHz do MAC i opcją wejścia zegara odniesienia 50 MHz (KSZ8081RNB)
Obsługa trybu back-to-back RMII dla wzmacniacza miedzianego 100 Mb/s
Interfejs zarządzania MDC/MDIO dla konfiguracji rejestru PHY
Programowalne wyjście przerwania
Wyjścia LED do sygnalizacji stanu łącza i aktywności
Układowe rezystory końcowe dla par różnicowych
Korekcja linii bazowej
HP Auto MDI/MDI-X umożliwia niezawodne wykrywanie i korekcję przy użyciu prostych i krosowych połączeń kablowych z opcją wyłączania i włączania
Automatyczne negocjowanie i automatyczne wybieranie najwyższej prędkości łącza nadrzędnego (10/100 Mb/s) i trybu dupleks (pełny/pół)
Obsługa interfejsu MII (KSZ8081MNX)
Obsługa interfejsu RMII wer. 1.2 z wyjściem zegara odniesienia 50 MHz do MAC i opcją wejścia zegara odniesienia 50 MHz (KSZ8081RNB)
Obsługa trybu back-to-back RMII dla wzmacniacza miedzianego 100 Mb/s
Interfejs zarządzania MDC/MDIO dla konfiguracji rejestru PHY
Programowalne wyjście przerwania
Wyjścia LED do sygnalizacji stanu łącza i aktywności
Układowe rezystory końcowe dla par różnicowych
Korekcja linii bazowej
HP Auto MDI/MDI-X umożliwia niezawodne wykrywanie i korekcję przy użyciu prostych i krosowych połączeń kablowych z opcją wyłączania i włączania
Automatyczne negocjowanie i automatyczne wybieranie najwyższej prędkości łącza nadrzędnego (10/100 Mb/s) i trybu dupleks (pełny/pół)
.
Dane techniczne
Atrybut | Parametr |
---|---|
Obsługiwany standard | IEEE 802,3 |
Liczba kanałów na układ | 1 |
Typowa szybkość transmisji danych | 100Mbit/s |
Zintegrowany układ CDR | Tak |
Typ montażu | Montaż powierzchniowy |
Typ opakowania | QFN |
Liczba styków | 24 |
Wymiary | 4 x 4 x 0.83mm |
Maksymalna temperatura robocza | +70°C |
Minimalna temperatura robocza | 0°C |
