- Nr art. RS:
- 514-219
- Nr części producenta:
- KR 40 PPA
- Producent:
- SKF
Produkt wycofany
- Nr art. RS:
- 514-219
- Nr części producenta:
- KR 40 PPA
- Producent:
- SKF
Dane techniczne
Atesty i certyfikaty
Nie dotyczy
- Kraj pochodzenia:
- DE
Szczegółowe dane produktu
SKF Rolki do kołków
Popychacze KR są wyposażone w rolki igiełkowe i mają gruby pierścień zewnętrzny, dzięki czemu nadają się do obciążeń udarowych.
Koncentryczny popychacz
Pierścień zewnętrzny jest prowadzony przez zintegrowany kołnierz na łbie kołka i wciśnięty na podkładkę boczną
Popychacze SKF na konstrukcji PPA mają osiowe pierścienie ślizgowe z poliamidu 66
Te pierścienie ślizgowe zmniejszają tarcie i zapewniają względnie chłodną pracę, korzystną z punktu widzenia trwałości smaru
W kierunku promieniowym pierścień ślizgowy tworzy wąską szczelinę do zewnętrznego pierścienia, która chroni przed zanieczyszczeniami z toru
Zakres temperatur roboczych wynosi od -30 do +100°C.
Konstrukcja PPA charakteryzuje się poprawionym profilem powierzchni prowadnic, co zapewnia lepszy rozkład naprężeń, również w niewspółbieżnych warunkach
Konstrukcja PPA ma wypukłą powierzchnię roboczą
W komplecie smarowniczki
Smarowanie można wykonać na głowicy lub na końcu gwintu, z wyjątkiem KR 16 & 19, które można smarować wyłącznie na głowicy
Pierścień zewnętrzny jest prowadzony przez zintegrowany kołnierz na łbie kołka i wciśnięty na podkładkę boczną
Popychacze SKF na konstrukcji PPA mają osiowe pierścienie ślizgowe z poliamidu 66
Te pierścienie ślizgowe zmniejszają tarcie i zapewniają względnie chłodną pracę, korzystną z punktu widzenia trwałości smaru
W kierunku promieniowym pierścień ślizgowy tworzy wąską szczelinę do zewnętrznego pierścienia, która chroni przed zanieczyszczeniami z toru
Zakres temperatur roboczych wynosi od -30 do +100°C.
Konstrukcja PPA charakteryzuje się poprawionym profilem powierzchni prowadnic, co zapewnia lepszy rozkład naprężeń, również w niewspółbieżnych warunkach
Konstrukcja PPA ma wypukłą powierzchnię roboczą
W komplecie smarowniczki
Smarowanie można wykonać na głowicy lub na końcu gwintu, z wyjątkiem KR 16 & 19, które można smarować wyłącznie na głowicy

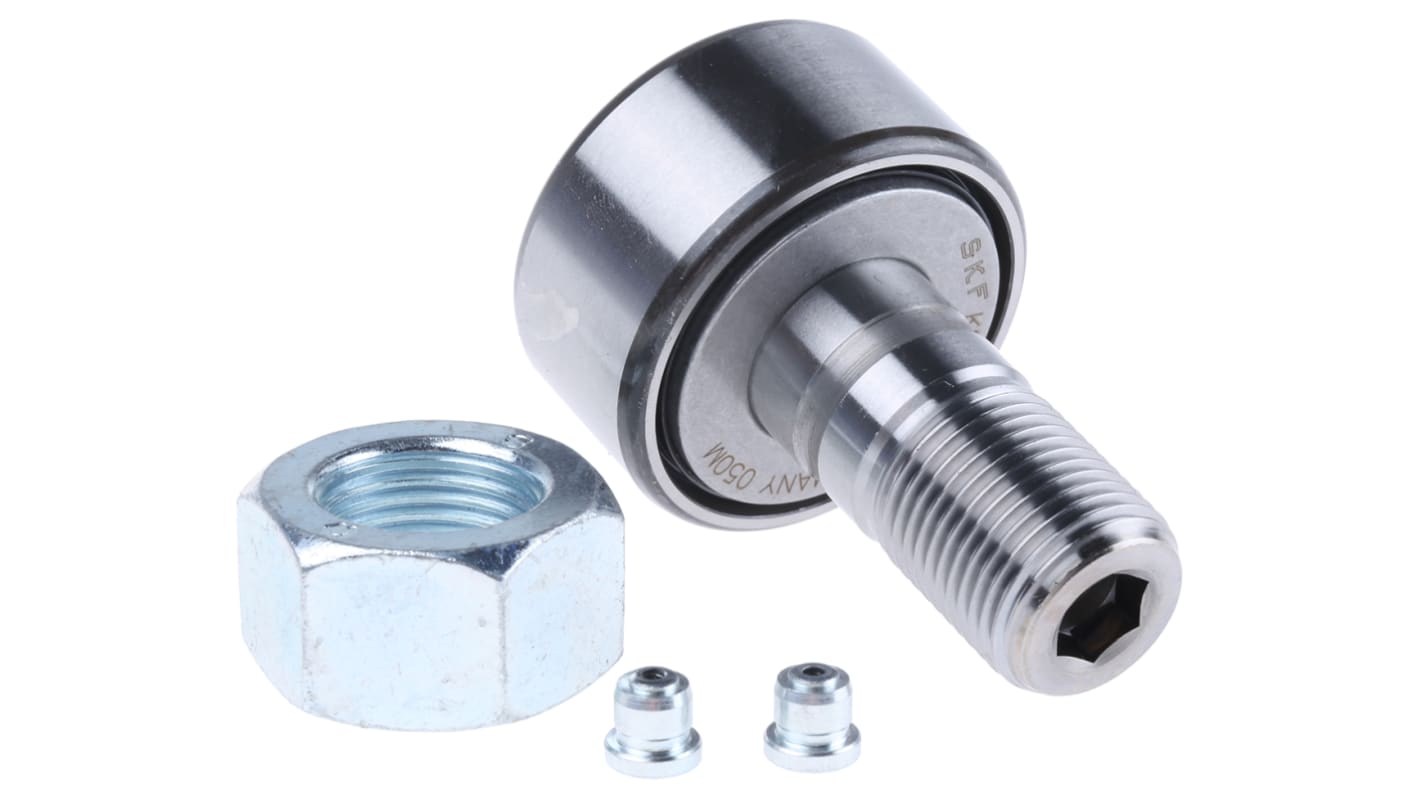

Trzpień krzywkowy popychacza SKF o średnicy wewnętrznej 18 mm, średnica zewnętrzna 40 mm — KR40-PPA
Ten popychacz krzywkowy jest skutecznym wyborem dla każdego systemu krzywkowego, od pralek po urządzenia przemysłowe. Gruby pierścień zewnętrzny zapewnia odporność na duże obciążenia promieniowe. Aby ułatwić montaż za pomocą klucza Allen, popychacz jest wyposażony w sześciokątne wgłębienia na każdym końcu kołka gwintowanego. Aby zmniejszyć tarcie, w środku każdego wgłębienia znajdują się otwory smarujące dla smarowniczek wciskanych oraz otwór w gnieździe kołka gwintowanego. Popychacz może również pomieścić adaptery z scentralizowanego systemu, dzięki czemu można zautomatyzować i uprościć smarowanie.
popychacz krzywkowy typu kołkowego
do koncentrycznych pierścieni ślizgowych i łożysk systemu gąsienic
zakres temperatur pracy od -30°C do +100°C.
długość rolki 20 mm
średnica rolki 40 mm
średnica otworu 18 mm
obciążenie statyczne 20400 N.
dynamiczne obciążenie znamionowe 13400 N.
do koncentrycznych pierścieni ślizgowych i łożysk systemu gąsienic
zakres temperatur pracy od -30°C do +100°C.
długość rolki 20 mm
średnica rolki 40 mm
średnica otworu 18 mm
obciążenie statyczne 20400 N.
dynamiczne obciążenie znamionowe 13400 N.
Informacje o zastosowaniu
mechanizmy krzywkowy
systemy przenoszenia i prowadzenia liniowego
urządzenia przemysłowe i produkcyjne
systemy przenoszenia i prowadzenia liniowego
urządzenia przemysłowe i produkcyjne
W jaki sposób mogę bezpiecznie zamontować popychacze?
Do montażu użyć momentu dokręcania 87 Nm. Po całkowitym dokręceniu upewnić się, że otwór smarowniczy w łbie kołka gwintowanego nie podtrzymuje żadnego obciążenia, wyrównując go ze znakiem SKF Symbol na głowicy.
Dane techniczne
Atrybut | Parametr |
---|---|
Średnica rolki | 40mm |
Długość rolki | 20mm |
Typ | Stud |
Rozmiar otworu | 18mm |
Znamionowe obciążenie statyczne | 14600N |
Znamionowe obciążenie dynamiczne | 10500N |
Typ łożyska ślizgowo-prowadzącego | Koncentryczne |
