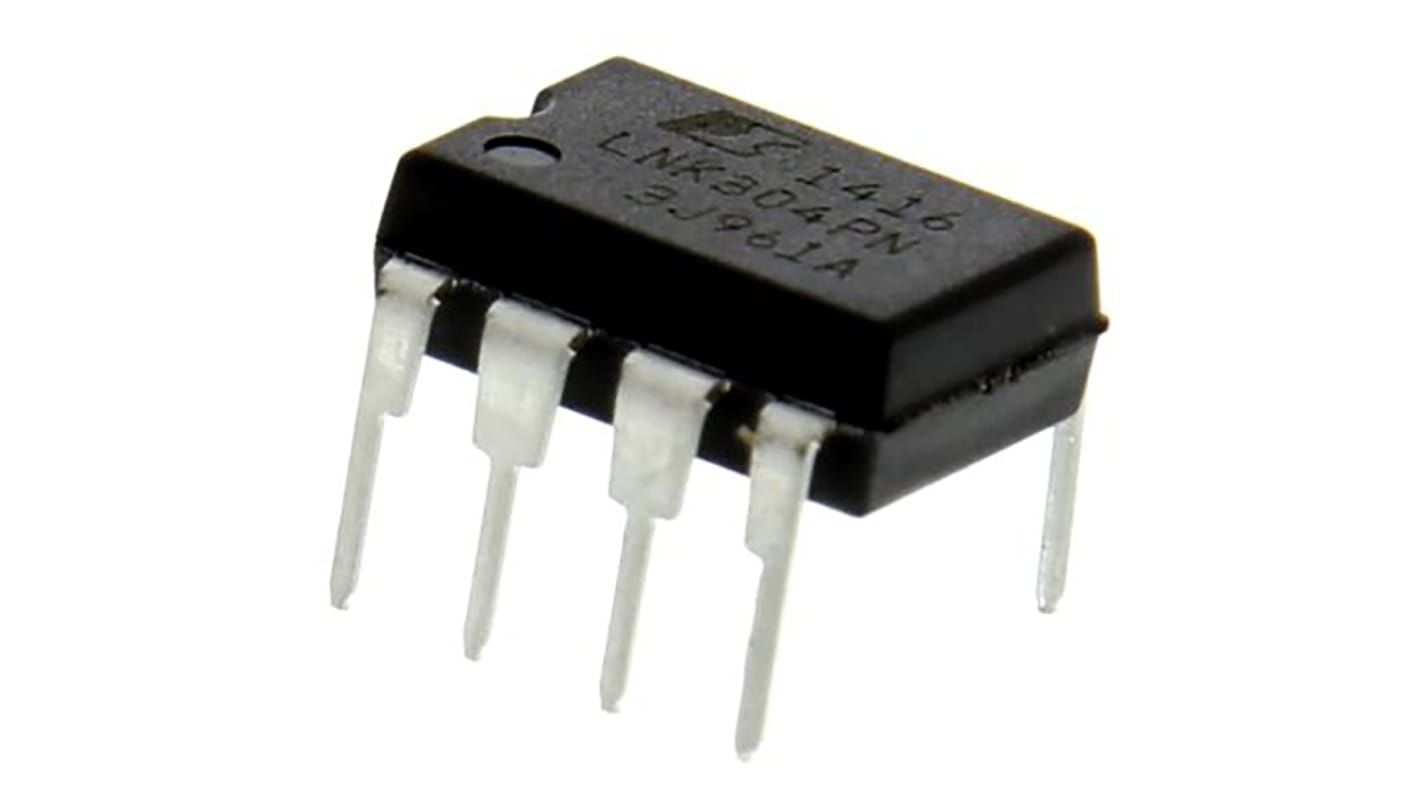

Regulator przełączający LNK304PN 170mA 70 kHz 7-Pin DIPB

Dane techniczne
Atesty i certyfikaty
Zgodne z RoHS
Kraj pochodzenia: MY
Szczegółowe dane produktu

LInk304 Konwerter dyskowy Link-TN Buck

Power Integrations LNK304 LinkSwitch™-TN to układy scalone typu "buck Converter" zapewniające rozwiązanie typu "krok w dół" w celu obliczenia liczby składników. Model LNK304 został zaprojektowany w taki sposób, aby oferować bardziej wydajną alternatywę w porównaniu z rozwiązaniami komponentowymi opartymi na komponentach liniowych i pasywnych.

Zastosowania

Konwerter typu buck przełącznika LNK304 firmy LinkSwitch jest idealny do użytku w urządzeniach i licznikach czasu, a także do sterowników diod LED i sterowania przemysłowego.

Funkcje

W pełni zintegrowany automatyczny restart w celu wykrycia zwarcia i zabezpieczenia przed awarią w obwodzie otwartym
Częstotliwość robocza 66 kHz z precyzyjnym ograniczeniem prądowym
Wąskie tolerancje i nieznaczne wahania temperatury
Wysokie napięcie przebicia 700 V.
Wahania częstotliwości znacznie zmniejszają zakłócenia elektromagnetyczne (∼10 dB)
Wbudowany ogranicznik prądu i zabezpieczenie termiczne z histerezą
Wysoka temperatura wyłączenia termicznego (min. +135°C)
Zajmuje zwykle tylko 50/80 mW w topologii samowomocnej (buck) na wejściu 115/230 V AC bez obciążenia (opto feedback)
Zajmuje zazwyczaj tylko 7/12 mW w topologii z odwróceniem pola widzenia na wejściu 115 / 230 V AC bez obciążenia

Urządzenie LinkSwitch-TN jest specjalnie zaprojektowane w celu zastąpienia wszystkich liniowych i zasilanych przez kondensator (zasilanie pojemnościowe) nieizolowanych zasilaczy w zakresie prądu wyjściowego poniżej 360 mA przy równych kosztach systemu, zapewniając jednocześnie dużo wyższą wydajność i energooszczędność. Urządzenia LinkSwitch-TN mieszczą w jednym monolitycznym układzie scalonym tranzystor mocy MOSFET 700 V, oscylator, prosty mechanizm włączania/wyłączania, wysokonapięciowe impulsowe źródło prądowe, układ fluktuacji częstotliwości, ogranicznik prądu dla każdego cyklu oraz układ odcięcia termicznego.

Wąskie tolerancje i nieznaczne wahania temperatury
Termiczne przeciążenie poziomu systemu, zabezpieczenie przed zwarciem i przerwą w obwodzie na wyjściu
Obsługa topologii typu buck, buck-boost oraz flyback
Doskonała regulacja linii i obciążenia nawet przy typowej konfiguracji
Szerokie pasmo zapewnia szybkie uruchamianie bez przeregulowania
Limit prądu zapewnia tłumienie tętnień linii
Wbudowany ogranicznik prądu i zabezpieczenie termiczne z histerezą

Regulatory napięcia przełączania Power Integrations

Dane techniczne
Atrybut Parametr
Maksymalny prąd wyjściowy 170mA
Maksymalne napięcie wyjściowe 700 V
Funkcja regulatora Boost, Buck, Flyback
Minimalne napięcie wyjściowe -0,3 V
Minimalne napięcie wejściowe 85 V AC
Maksymalne napięcie wejściowe 265 V AC
Typ wyjścia Stałe
Typ montażu Otwór przezierny
Liczba wyjść 1
Liczba styków 7
Typ opakowania DIPB
Długość 9.83mm
Szerokość 3.68mm
Maksymalna częstotliwość przełączania 70 kHz
Maksymalna temperatura robocza +150°C
Wysokość 3.68mm
Minimalna temperatura robocza -40°C
Wymiary 9.83 x 6.6 x 3.68mm
1900 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia
2100 kolejnych dostępnych ciągu 1 dni roboczych
Cena za szt. (w tubie á 50)
3,06
(bez VAT)
3,76
(z VAT)
Sztuki
Per unit
Per Tube*
50 - 200
3,06 zł
152,95 zł
250 - 950
2,83 zł
141,50 zł
1000 - 2450
2,76 zł
137,75 zł
2500 +
2,68 zł
134,20 zł
*cena za opakowanie
