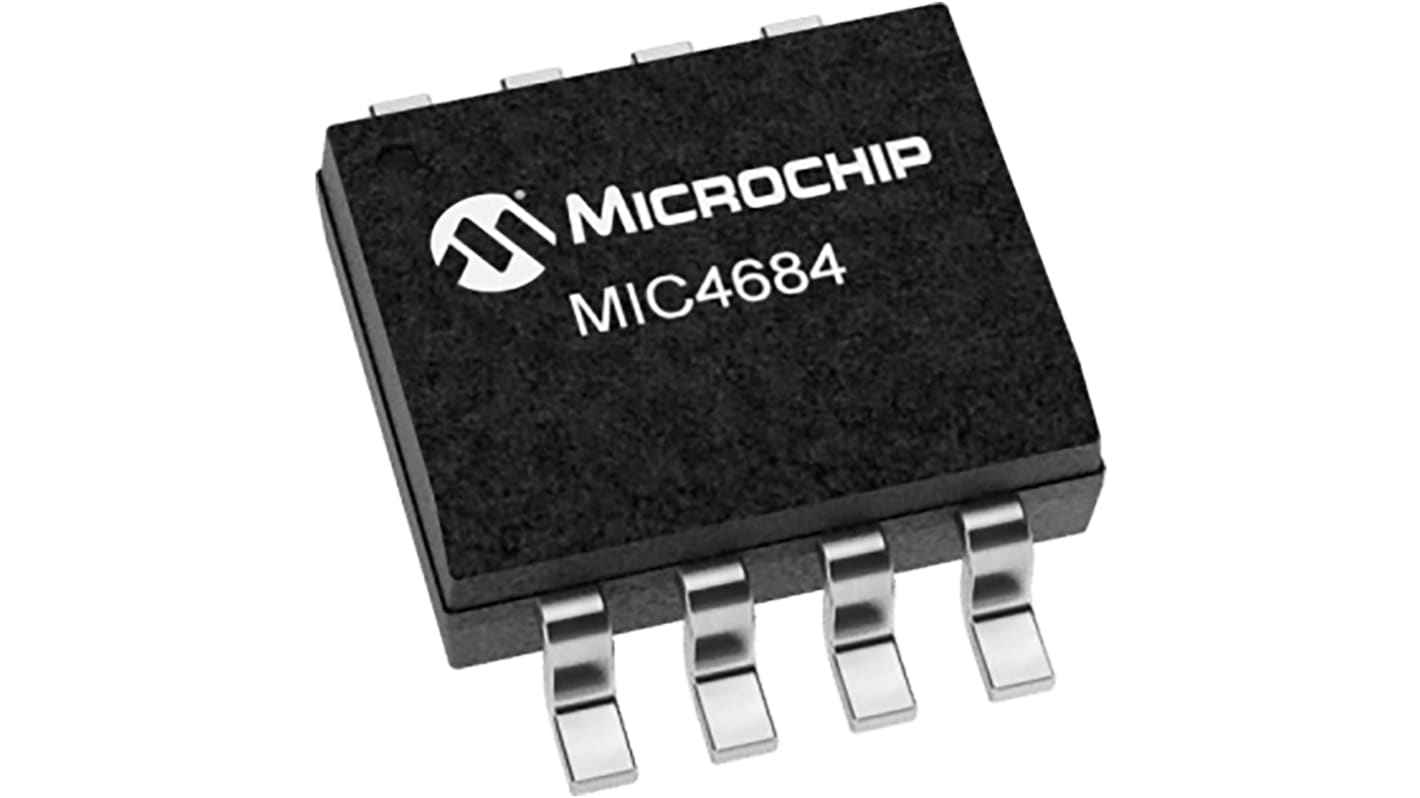

Regulator przełączający 2A Montaż powierzchniowy SOP Z regulacją
- Nr art. RS:
- 177-2902
- Nr części producenta:
- MIC4684YM-TR
- Producent:
- Microchip
Zapas chwilowo wyczerpany — zamówienie oczekujące na wysłanie w dniu 12.07.2024, dostawa w ciągu 4 dni roboczych. UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.
Wysyłka standardowa
Dodano do koszyka
Cena netto za szt. (2500 na rolce)
7,74 zł
(bez VAT)
9,52 zł
(z VAT)
| Produkty | Per unit | Per Reel* |
| 2500 + | 7,74 zł | 19 355,00 zł |
| *cena za opakowanie | ||
- Nr art. RS:
- 177-2902
- Nr części producenta:
- MIC4684YM-TR
- Producent:
- Microchip
Dane techniczne
Atesty i certyfikaty
- Kraj pochodzenia:
- US
Szczegółowe dane produktu
MIC4684 obniżający regulator przełączający 200 kHz o wysokiej sprawności. Możliwość łatwego osiągnięcia sprawności konwersji mocy powyżej 85% w szerokiej gamie zastosowań. Urządzenie MIC4684 uzyskuje prąd ciągły 2 A w obudowie SO (małe wymiary) z 8 wyprowadzeniami w temperaturze otoczenia 60°C. Wysoka sprawność jest utrzymywana w szerokim zakresie prądu wyjściowego dzięki kondensatorowi wzmacniającemu, który zwiększa dostępne napięcie, aby zapewnić nasycenie wewnętrznego przełącznika mocy.
Obudowa SO-8 z ciągłym prądem wyjściowym 2 A
Sprawność ponad 85%
Stałe działanie PWM 200 kHz
Szeroki zakres napięcia wejściowego: od 4V do 30V
Regulowane napięcie wyjściowe do 1,235V
Rozwiązanie pełnego montażu powierzchniowego
Kompensacja wewnętrzna z szybką reakcją w stanach przejściowych
Zabezpieczenie przed nadmiernym prądem
Zabezpieczenie przeciwzwarciowe obniżające częstotliwość
Bezpiecznik termiczny
Sprawność ponad 85%
Stałe działanie PWM 200 kHz
Szeroki zakres napięcia wejściowego: od 4V do 30V
Regulowane napięcie wyjściowe do 1,235V
Rozwiązanie pełnego montażu powierzchniowego
Kompensacja wewnętrzna z szybką reakcją w stanach przejściowych
Zabezpieczenie przed nadmiernym prądem
Zabezpieczenie przeciwzwarciowe obniżające częstotliwość
Bezpiecznik termiczny
.
Dane techniczne
Atrybut | Parametr |
|---|---|
| Maksymalny prąd wyjściowy | 2A |
| Minimalne napięcie wyjściowe | 1,24 V |
| Minimalne napięcie wejściowe | 4 V |
| Maksymalne napięcie wejściowe | 30 V |
| Typ wyjścia | Z regulacją |
| Typ montażu | Montaż powierzchniowy |
| Liczba wyjść | 1 |
| Maksymalna częstotliwość przełączania | 200 kHz |
| Liczba styków | 8 |
| Typ opakowania | SOP |
| Regulator przełączający | Tak |
| Wymiary | 4.93 x 3.94 x 1.48mm |
| Długość | 4.93mm |
| Szerokość | 3.94mm |
| Wysokość | 1.48mm |
| Maksymalna temperatura robocza | +125°C |
| Minimalna temperatura robocza | -40°C |
