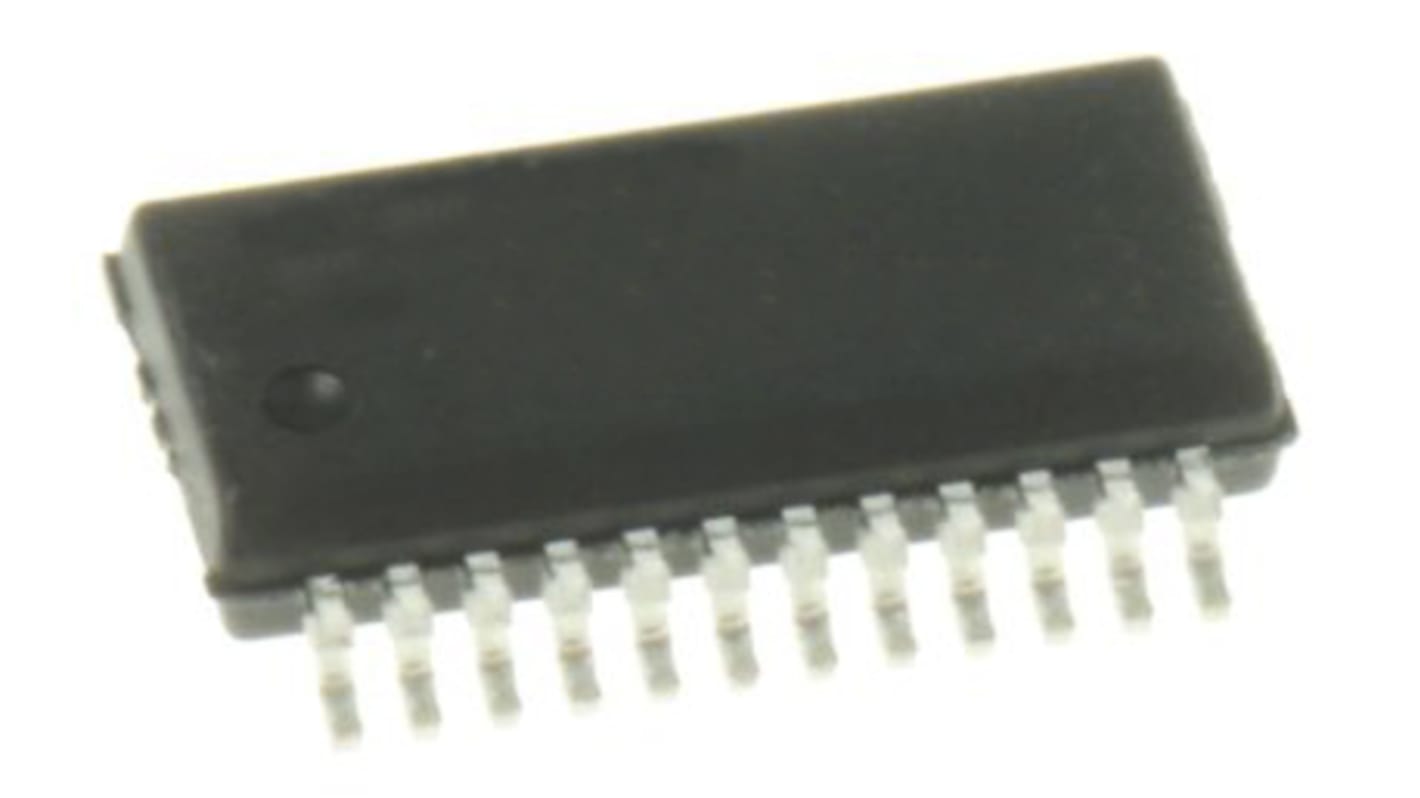

ADC 12 bitów 300ksps A/C: 16 QSOP SAR Interfejs SPI z 3 przewodami, Micro Wire, QSPI, Interfejs szeregowy 5 V
- Nr art. RS:
- 191-3295
- Nr części producenta:
- MAX1231BEEG+
- Producent:
- Maxim Integrated
- Nr art. RS:
- 191-3295
- Nr części producenta:
- MAX1231BEEG+
- Producent:
- Maxim Integrated
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Wewnętrzny czujnik temperatury (±0,7°C Accuracy)
16-elementowy, niewymagający (FIFO)
Multiplekser analogowy z rzeczywistą ścieżką/zatrzymaniem mechanizmu różnicowego
16-, 12-, 8-kanałowy pojedynczy sygnał
8-, 6-, 4-kanałowy mechanizm różnicowy (unipolarny lub dwubiegunowy)
Dokładność: ±1 LSB INL, ±1 LSB DNL, brak zbyt wysokiej temperatury kodów
Tryb skanowania, wewnętrzne uśrednianie i wewnętrzny zegar
Zasilanie pojedyncze +3V o niskim poborze mocy
1 mA przy 300 ksps
Wewnętrzne napięcie odniesienia 2,5 V lub zewnętrzne odniesienie mechanizmu różnicowego
3-przewodowy interfejs SPI-/QSPI-/MIKROŻYŁOWY 10 MHz.
Zestaw 28-pinowych styków 5 mm x 5 mm TQFN
Zastosowania
Systemy akwizycji danych
Rejestracja danych
Przemysłowe systemy sterowania
Oprzyrządowanie
Monitorowanie pacjenta
Nadzór systemu
16-elementowy, niewymagający (FIFO)
Multiplekser analogowy z rzeczywistą ścieżką/zatrzymaniem mechanizmu różnicowego
16-, 12-, 8-kanałowy pojedynczy sygnał
8-, 6-, 4-kanałowy mechanizm różnicowy (unipolarny lub dwubiegunowy)
Dokładność: ±1 LSB INL, ±1 LSB DNL, brak zbyt wysokiej temperatury kodów
Tryb skanowania, wewnętrzne uśrednianie i wewnętrzny zegar
Zasilanie pojedyncze +3V o niskim poborze mocy
1 mA przy 300 ksps
Wewnętrzne napięcie odniesienia 2,5 V lub zewnętrzne odniesienie mechanizmu różnicowego
3-przewodowy interfejs SPI-/QSPI-/MIKROŻYŁOWY 10 MHz.
Zestaw 28-pinowych styków 5 mm x 5 mm TQFN
Zastosowania
Systemy akwizycji danych
Rejestracja danych
Przemysłowe systemy sterowania
Oprzyrządowanie
Monitorowanie pacjenta
Nadzór systemu
.
Dane techniczne
Atrybut | Parametr |
---|---|
Architektura | SAR |
Liczba przetworników A/C | 16 |
Rozdzielczość | 12 bitów |
Częstotliwość próbkowania | 300ksps |
Typ sygnału wejściowego | Różnicowe, o pojedynczej końcówce |
Typ wejścia | Różnicowy, pojedyncze zakończenie |
Typ montażu | Montaż powierzchniowy |
Typ opakowania | QSOP |
Liczba styków | 24 |
Błąd nieliniowości całkowitej | ±1LSB |
Typ interfejsu cyfrowego | Interfejs SPI z 3 przewodami, Micro Wire, QSPI, Interfejs szeregowy |
Typ zasilania | Pojedyncze |
Typowe napięcie pojedynczego zasilania | 5 V |
Minimalna temperatura robocza | -40°C |
Wymiary | 8.74 x 3.99 x 1.65mm |
Maksymalna temperatura robocza | 85°C |
