- Nr art. RS:
- 726-0041
- Nr części producenta:
- TPP0201
- Producent:
- Tektronix
- Nr art. RS:
- 726-0041
- Nr części producenta:
- TPP0201
- Producent:
- Tektronix
Dane techniczne
Atesty i certyfikaty
Zwolniony
- Kraj pochodzenia:
- CN
Szczegółowe dane produktu

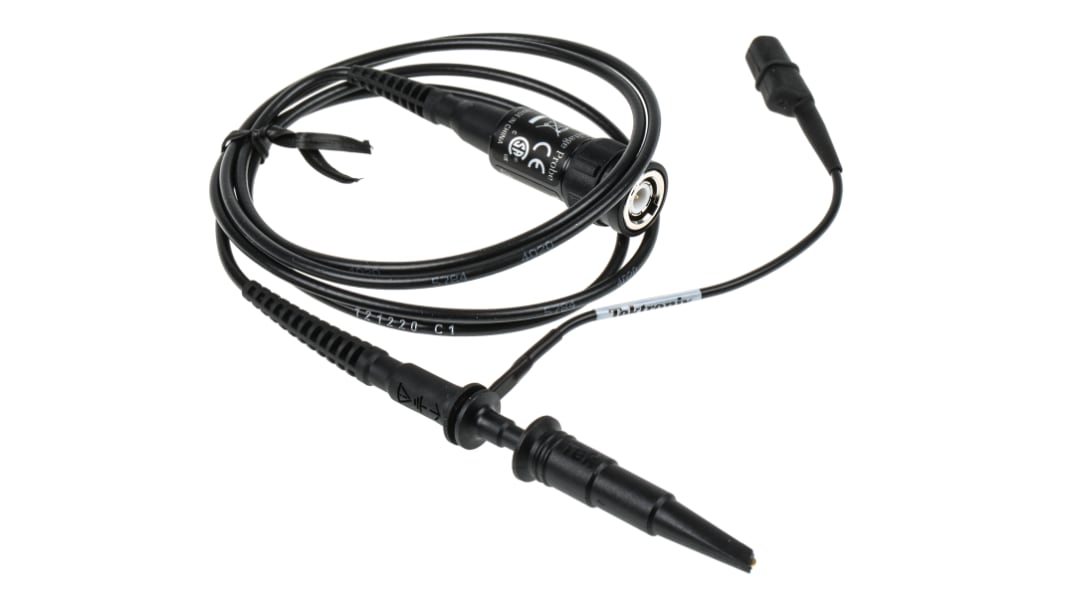

Sondy oscyloskopowe Tektronix
Sonda oscyloskopowa do pasywnego napięcia Tektronix jest przeznaczona do oscyloskopów BNC z wejściem 1MΩ/13pF. Charakteryzuje się tłumieniem 10X i rezystancją wejściową 10Mohm.
W zestawie:
Wysuwana końcówka haka
Sprężyna masy
Przewód masowy z zaciskiem szczękowym
Uwaga:
Wszystkie produkty z tej serii są opracowane do stosowania z przyrządami o stałym złączu uziemiającym.
W zestawie:
Wysuwana końcówka haka
Sprężyna masy
Przewód masowy z zaciskiem szczękowym
Uwaga:
Wszystkie produkty z tej serii są opracowane do stosowania z przyrządami o stałym złączu uziemiającym.
Charakterystyka i zalety
Szerokość pasma wynosi od DC do 200 MHz.
Współczynnik tłumienia wynosi 1:10
Impedancja wejściowa wynosi 10Mohml12pF
Długość wynosi 1,3m
Maksymalne napięcie wejściowe trybu wspólnego wynosi 300 kV
Maksymalne napięcie wejściowe wynosi 300 VRMS Cat II
Szerokie zakresy kompensacji między 15pF i 25pF)
Współczynnik tłumienia wynosi 1:10
Impedancja wejściowa wynosi 10Mohml12pF
Długość wynosi 1,3m
Maksymalne napięcie wejściowe trybu wspólnego wynosi 300 kV
Maksymalne napięcie wejściowe wynosi 300 VRMS Cat II
Szerokie zakresy kompensacji między 15pF i 25pF)
Zastosowania
Względne pomiary niskiej częstotliwości
Pomiary komputerowe i telekomunikacyjne o niskiej częstotliwości
Zasilacze
Wzmacniacze o niskiej częstotliwości
Pomiary komputerowe i telekomunikacyjne o niskiej częstotliwości
Zasilacze
Wzmacniacze o niskiej częstotliwości
Certyfikaty
Atest UL61010-031
2007, CAN/CSA C22.2 nr 61010-031-07 z certyfikatem
IEC61010-031
IEC 61010-031/A1:2008
CAT I 400 VAC
CAT II 300 V.
CAT II 300 VAC
2007, CAN/CSA C22.2 nr 61010-031-07 z certyfikatem
IEC61010-031
IEC 61010-031/A1:2008
CAT I 400 VAC
CAT II 300 V.
CAT II 300 VAC
.
Dane techniczne
Atrybut | Parametr |
---|---|
Typ sondy | Pasywna |
Tłumienie | 1:10 |
Szerokość pasma | 200MHz |
Maksymalne napięcie wejściowe w trybie wspólnym | 300V |
Typ złącza | BNC |
Numer modelu p | TPP0201 |
Seria | TPP |
Kategoria bezpieczeństwa | CAT I 400 V, CAT II 300 V, CAT II 300V |
Czas narastania | 2.3ns |
