Dane techniczne
Atesty i certyfikaty
- Kraj pochodzenia:
- FR
Szczegółowe dane produktu

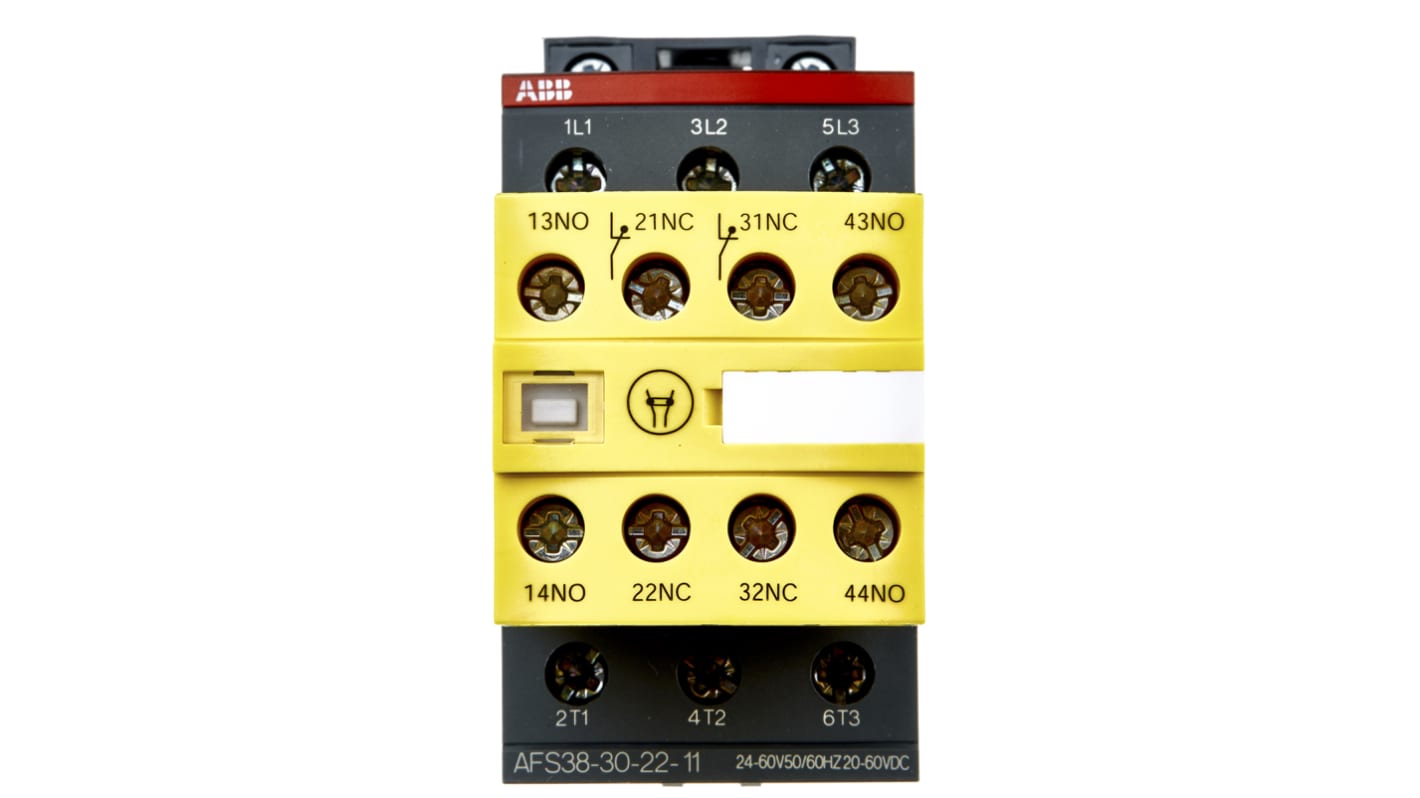

ABB Jokab AFS 3P Bezpieczeństwa Przekaźnik stycznika
3-biegunowy ABB Jokab stycznik bezpieczeństwa przekaźnik posiada Coil napięcie 24VAC 60VAC przy 50/60 Hz i od 20 do 60VDC. Ma ono kontakt prąd znamionowy 50A i styku napięcie znamionowe 600VAC. Zmniejsza on wskaźników zużycia energii. Jest on wyposażony w przedni oznaczony Symbol, która gwarantuje prawo stanu stycznika. Ma on obudowę w kolorze żółtym, aby ułatwić rozpoznanie.
Charakterystyka i zalety
• Wbudowane zabezpieczenie przeciwprzepięciowe
• Obwód sterowania z elektronicznym interfejsem Coil
• Wydzielone 24VDC do bezpośredniego sterowania przez wyjście SPS
• Montowany z przodu styk pomocniczy blok
• Minimalna pojemność przełączania 12V/3mA
• Lusterka i mechanicznie połączone styki
• Pokrywę ochronną, aby uniemożliwić działanie w trybie ręcznym
• Obwód sterowania z elektronicznym interfejsem Coil
• Wydzielone 24VDC do bezpośredniego sterowania przez wyjście SPS
• Montowany z przodu styk pomocniczy blok
• Minimalna pojemność przełączania 12V/3mA
• Lusterka i mechanicznie połączone styki
• Pokrywę ochronną, aby uniemożliwić działanie w trybie ręcznym
Zastosowania
• Obwody sterujące
• Bezpieczeństwo maszyny aplikacje
• Monitorowanie obwodów
• Bezpieczeństwo maszyny aplikacje
• Monitorowanie obwodów
Certyfikaty
• Z certyfikatem CSA C22.2 nr 14
• EN 60947-1/60947-4-1
• IEC60947-1/60947-4-1
• UL 508
• EN 60947-1/60947-4-1
• IEC60947-1/60947-4-1
• UL 508
.
Dane techniczne
Atrybut | Parametr |
---|---|
Napięcie cewki | 24 → 60 V AC |
Liczba styków | 3 |
Napięcie znamionowe styku | 600 V AC |
Prąd znamionowy styków | 50 A |
Seria | AFS |
Zakres | AFS38-30-22-11 |
Funkcja | Bezpieczeństwo |
Konfiguracja w stanie normalnym | 3NO |
Konfiguracja styków pomocniczych | 2NO + 2NC |
Liczba styków dodatkowych | 4 |
Typ złącza | Śruba |
Szerokość | 119.5mm |
Długość | 45mm |
Głębokość | 80mm |
Minimalna temperatura robocza | -40 °C, -25°C |
Konfiguracja styków i przełączania | 3P |
Maksymalna temperatura robocza | +60 °C, +70°C |
