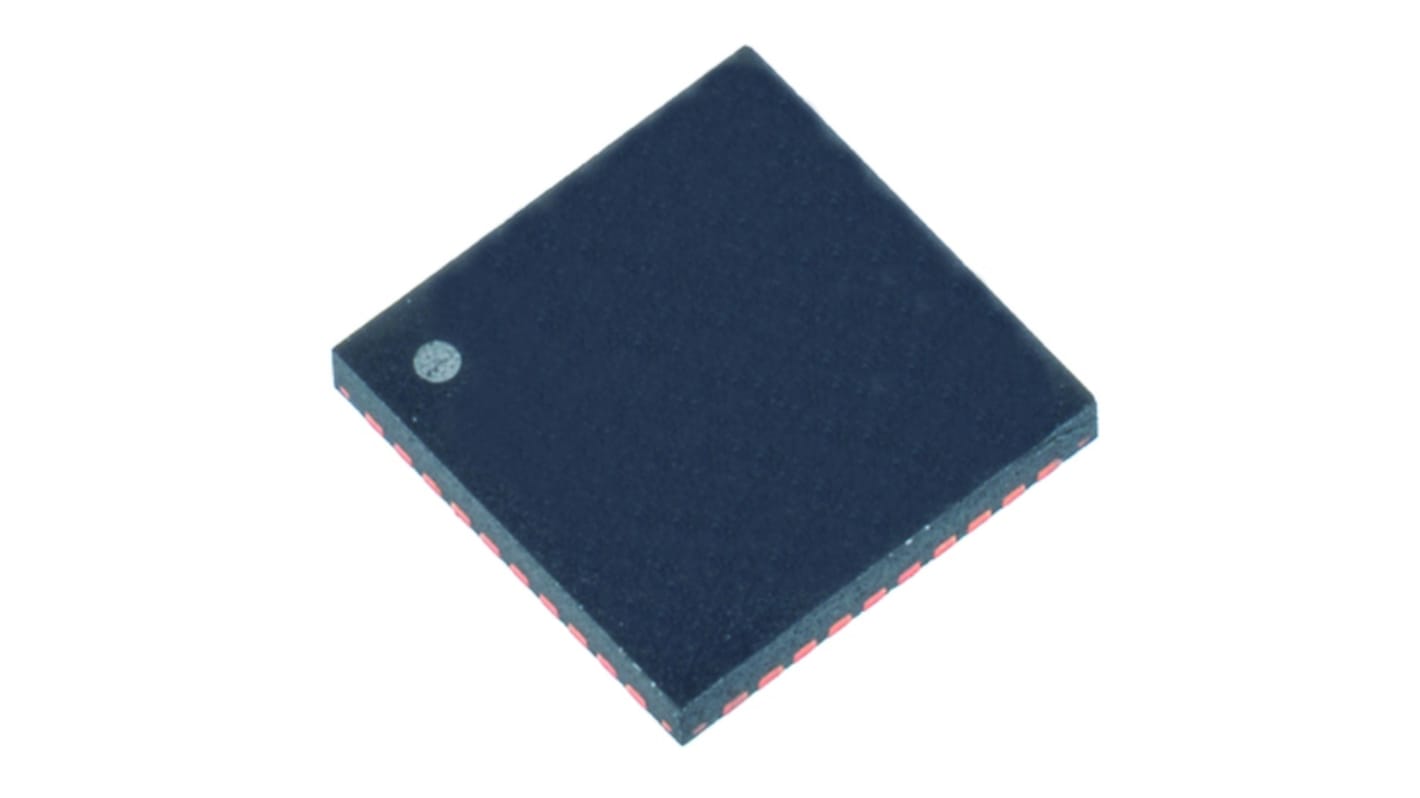

Bezprzewodowy układ System On Chip (SOC) GPRS, LTE, LVCMOS/LVTTL AX-SFAZ-1-01-TB05 Mikrokontroler 40-pinowy QFN Montaż
- Nr art. RS:
- 171-8437P
- Nr części producenta:
- AX-SFAZ-1-01-TB05
- Producent:
- onsemi
Zapas chwilowo wyczerpany, wysyłka nastąpi, gdy produkt będzie znowu dostępny
Dodano do koszyka
Cena netto szt. (na rolce) Ilości poniżej 150 sztuk dostarczane są na taśmie
7,33 zł
(bez VAT)
9,01 zł
(z VAT)
Produkty | Per unit |
5 + | 7,33 zł |
- Nr art. RS:
- 171-8437P
- Nr części producenta:
- AX-SFAZ-1-01-TB05
- Producent:
- onsemi
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
AX-SFAZ to jednoukładowe rozwiązanie węzła sieci Sigfox w regionie RCZ4. W zastosowaniach IoT ogólnokrajowego zasięgu i bardzo niskiego zużycia energii dla najmniejszych ilości danych nie da się zapewnić przy użyciu ustalonych standardów, takich jak GPRS czy LTE. Tę lukę wypełnia Sigfox, rozwiązanie łączności komórkowej o bardzo niskim zużyciu energii. Dodanie funkcjonalności Sigfox łącza wysyłania i pobierania do istniejącego układu kosztem 20 x 13 mm2 powierzchni płytki drukowanej. Możliwość wykorzystania w charakterze rozwiązania jednoukładowego, które kontroluje małe węzły czujników. Urządzenie AX-SFAZ jest w pełni zaprogramowane do natychmiastowego użycia jako węzeł Sigfox.
Układ SoC o bardzo niskim zużyciu energii
100 nA w trybie głębokiego uśpienia / 1,3 uA w trybie uśpienia
Możliwość uruchamiania innych protokołów dla pasma poniżej 1 GHz, takich jak bezprzewodowa szyna M-Bus w tym samym urządzeniu
Prąd TX 230 mA przy mocy wyjściowej 24 dBm (pełna konstrukcja odniesienia z zewnętrznym wzmacniaczem mocy)
Ciągły prąd RX 34 Ma przy 922,3 MHz (pełna konstrukcja odniesienia)
Bardzo niskie zużycie energii w krajowym dwukierunkowym węźle sieciowym
Łącze wysyłania i pobierania
„Sigfox Verified – klasa 0u
Przemysłowy IoT
100 nA w trybie głębokiego uśpienia / 1,3 uA w trybie uśpienia
Możliwość uruchamiania innych protokołów dla pasma poniżej 1 GHz, takich jak bezprzewodowa szyna M-Bus w tym samym urządzeniu
Prąd TX 230 mA przy mocy wyjściowej 24 dBm (pełna konstrukcja odniesienia z zewnętrznym wzmacniaczem mocy)
Ciągły prąd RX 34 Ma przy 922,3 MHz (pełna konstrukcja odniesienia)
Bardzo niskie zużycie energii w krajowym dwukierunkowym węźle sieciowym
Łącze wysyłania i pobierania
„Sigfox Verified – klasa 0u
Przemysłowy IoT
.
Dane techniczne
Atrybut | Parametr |
---|---|
Moduł przetwarzający | Mikrokontroler |
Technologia | GPRS, LTE, LVCMOS/LVTTL |
Typ montażu | Montaż powierzchniowy |
Typ opakowania | QFN |
Liczba styków | 40 |
Wymiary | 7 x 5 x 0.95mm |
Wysokość | 0.95mm |
Długość | 7mm |
Maksymalne robocze napięcie zasilania | 3,6 V |
Maksymalna temperatura robocza | +85°C |
Minimalne robocze napięcie zasilania | 1,8 V |
Minimalna temperatura robocza | -40°C |
Szerokość | 5mm |
