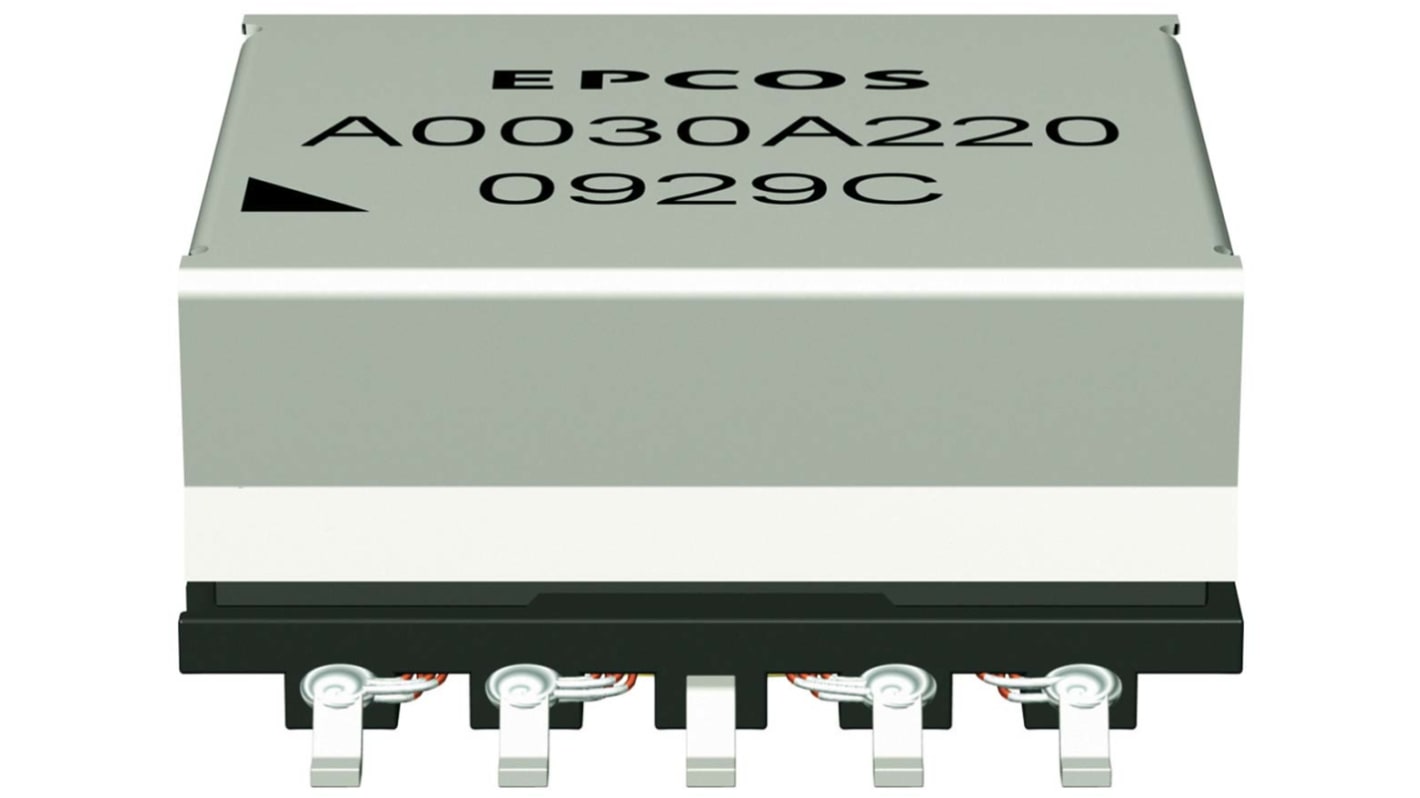

Transformator SMPS, 55W, 30 → 60V ac, Montaż powierzchniowy, 22μH

  • Nr art. RS 871-1666
  • Nr części producenta B82802A0055A225
  • Producent EPCOS
Dane techniczne
Atesty i certyfikaty
Zgodne z RoHS
Kraj pochodzenia: CN
Szczegółowe dane produktu

EFD seria SMD Transformatorów Flyback

EFD-rdzeniowy niskoprofilowy pakiet SM

Wysoka wydajność zasilania przelotowego
Urządzenia zasilane prądem stałym i stałym (do 55 W); urządzenia zasilane przez sieć Ethernet (PoE/12 W i PoE +/30 W) oraz urządzenia zasilane prądem (PSD)

Dane techniczne
Atrybut Parametr
Znamionowe napięcie wtórne 5 (Output 2) V, 12 (Output 1) V
Znamionowe napięcie pierwotne 30 → 60V ac
Moc znamionowa 55W
Liczba wyjść 2
Typ montażu Montaż powierzchniowy
Zastosowanie Power Over Ethernet, Przetwornica DC/DC, Układ typu flyback, Urządzenia elektryczne, źródła zasilania
Indukcyjność 22µH
Typ zakończenia Skrzydełka
Długość 32.6mm
Wymiary 32.6 x 27 x 14.8mm
Napięcie izolacji 1500V ac
Przekładnia zwojowa 1:2.5:7.5
Temperatura minimalna -40°C
Rezystancja uzwojenia wtórnego DC 0.03 (Output 2) Ω, 0.04 (Output 1) Ω
Maksymalna temperatura +125°C
Normy MET JEDEC J-STD-020D, Zgodność z RoHS
Indukcyjność rozproszenia 1.5µH
Budownictwo W obudowie
Typ rdzenia EFD
Rezystancja uzwojenia pierwotnego DC 3mΩ
Maksymalna częstotliwość robocza 100kHz
172 W magazynie, dostawa w ciągu 2 dni roboczych UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia
Cena za szt.
11,83
(bez VAT)
14,55
(z VAT)
Sztuki
Per unit
1 +
11,83 zł
Wysyłka standardowa
Rodzaj opakowania:
