- Nr art. RS:
- 877-7307
- Nr części producenta:
- 6MBP50VBA-120-50
- Producent:
- Fuji Electric
Produkt wycofany
- Nr art. RS:
- 877-7307
- Nr części producenta:
- 6MBP50VBA-120-50
- Producent:
- Fuji Electric
Atesty i certyfikaty
Szczegółowe dane produktu

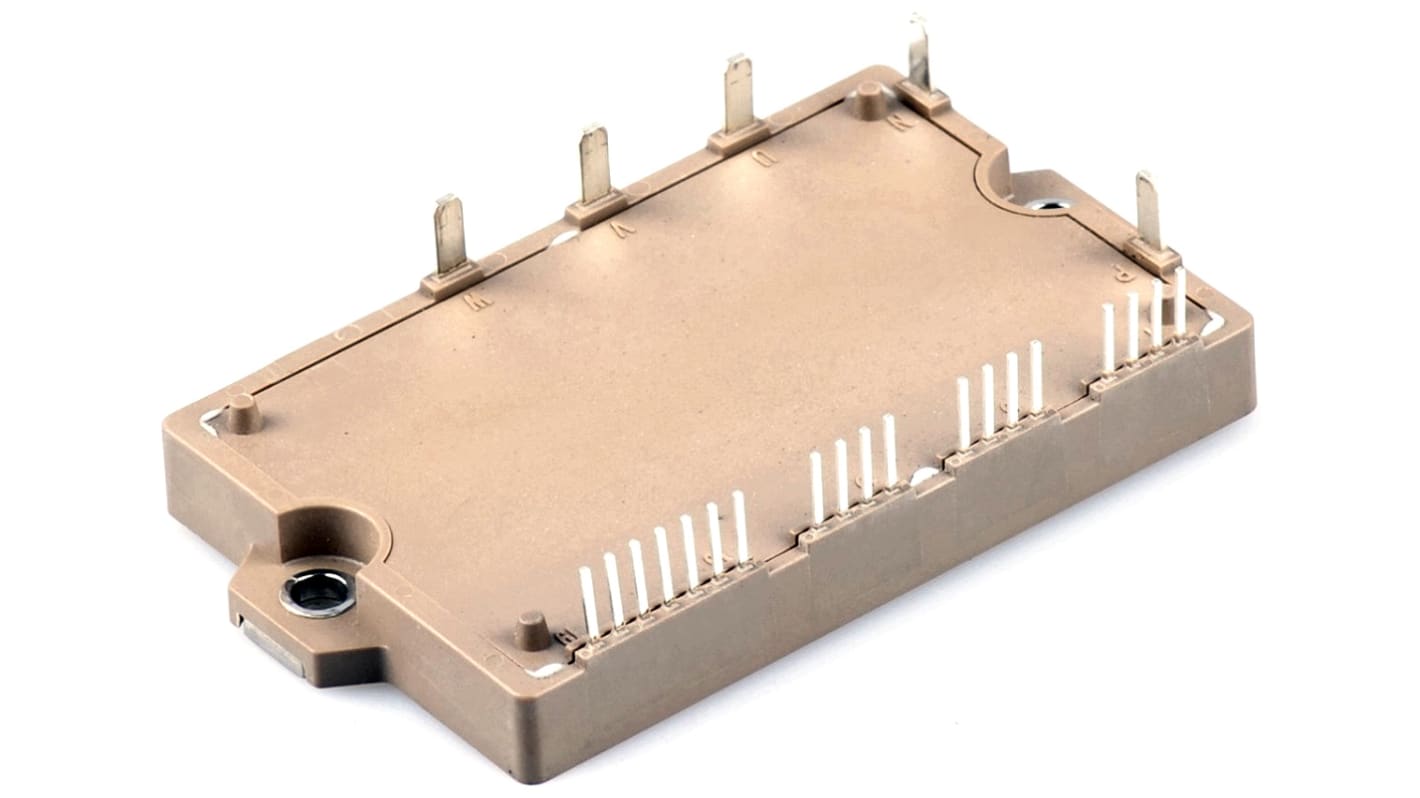

Moduł zasilania IGBT, serii V, Fuji Electric (Inteligentny moduł zasilania)
Fuji Electric V-series Intelligent Power Module (IPM) jest wyposażony w obwody napędu, sterowania i ochrony IGBT. Są one łatwe do wdrożenia w systemach sterowania zasilaniem dla podzespołów prądu zmiennego, klimatyzacji i wind. Wbudowane funkcje ochrony optymalizują i wydłużają żywotność IPM IGBT, zapewniając w ten sposób wysoką niezawodność systemu. Moduły IPM są wyposażone w zabezpieczenie przed przetężeniem, zwarciem, spadkiem napięcia sterującego i przegrzewaniem, a także posiadają sygnały wyjściowe alarmów.
6MBP... Bez rozdrabniacza słomy
7MBP... Z rozdrabniaczem pokosu
7MBP... Z rozdrabniaczem pokosu
.
Moduły i dyskrecje IGBT, Fuji Electric
Tranzystor bipolarny Bate Izolowane lub IGBT to terminal półprzewodnikowy z zasilaniem trójbiegunowym, o wysokiej wydajności i szybkim przełączaniu. Tranzystor IGBT łączy w sobie prostą charakterystykę napędu bramki MOSFET z możliwością pomiaru wysokiego i niskiego napięcia nasycenia tranzystorów dwubiegunowych poprzez połączenie izolowanego bramki FET dla wejścia sterującego oraz tranzystora bipolarnego mocy jako przełącznika w jednym urządzeniu.
Dane techniczne
Atrybut | Parametr |
---|---|
Maksymalny ciągły prąd kolektora | 50 A |
Maksymalne napięcie kolektor-emiter | 1200 V |
Maksymalna strata mocy | 255 W |
Typ opakowania | P 626 |
Konfiguracja | 3-fazowe |
Typ montażu | Montaż na płytce drukowanej |
Typ kanału | N |
Liczba styków | 24 |
Szybkość przełączania | 20kHz |
Konfiguracja tranzystora | 3-fazy |
Wymiary | 87 x 50.2 x 12mm |
Maksymalna temperatura robocza | +110°C |
Minimalna temperatura robocza | -20°C |
