Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu

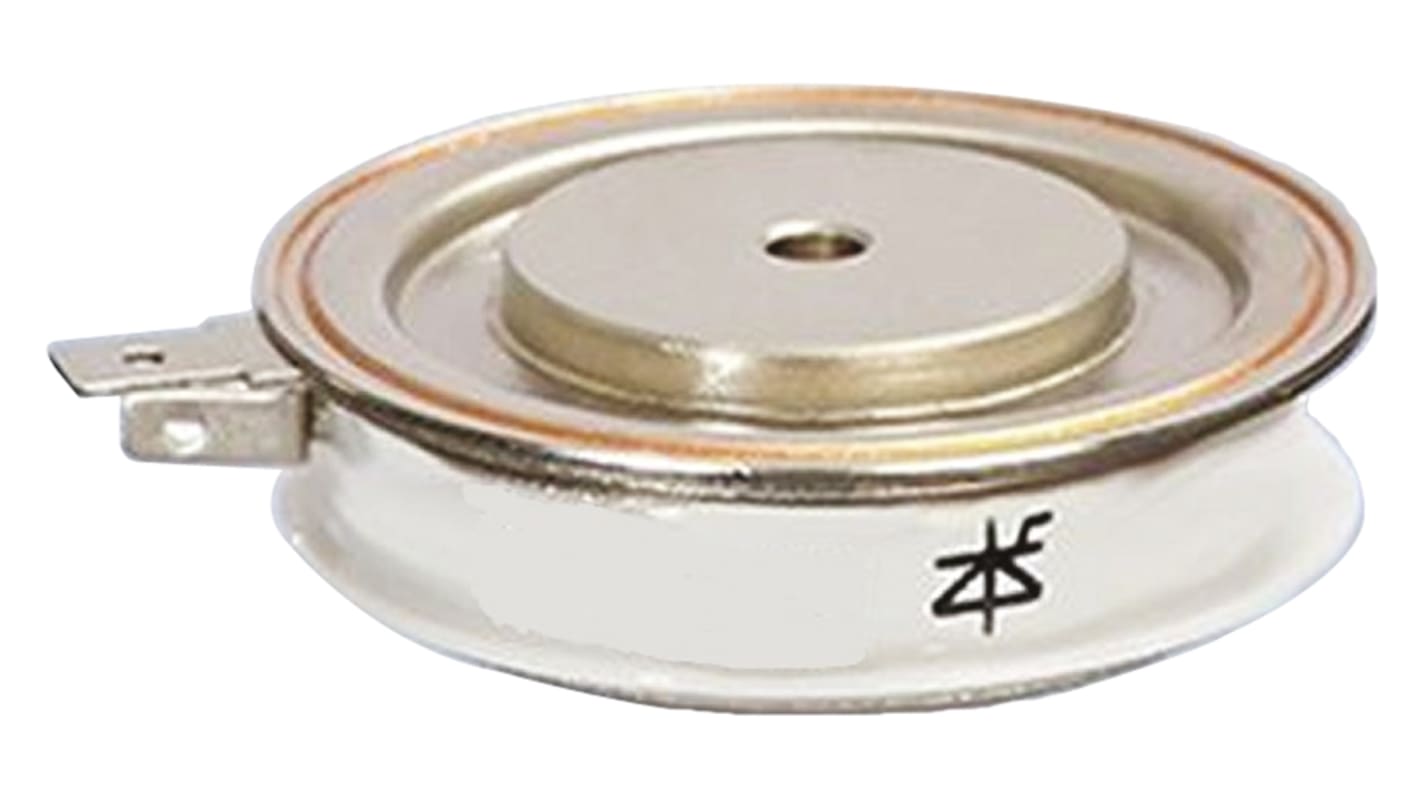

Kapsułki z dozownikiem fazowym, Infineon
Gama Infineon z kapsuły z podziałką Phase Control Thyristors (PCT) jest montowana w szczelnych, ceramicznych obudowach talerzowych, zapewniających ochronę w środowiskach o wysokiej wilgotności. Są one wyzwalane elektrycznie i są ustawione na maks. 1600 V. Średnica tarcz ceramicznych mieści się w przedziale od 42 mm, 48 mm i 58 mm przy wysokości 14 mm lub 26 mm.
Wyzwalacz elektryczny
Kompaktowe wymiary
Kompaktowe wymiary
.
Tyrystory - Infineon
Tyrystory sterowania Infineon Phase (PCT) oferują różne typy tyrystorów, takie jak wersja kapsuły, moduł tyrystora i moduł zespołu tyrystora/diody PowerBLOK. Tyrystor posiada stabilny styk ciśnieniowy, który wykorzystuje izolowaną podstawę miedzianą w zakresie do 60 mm.
Dane techniczne
Atrybut | Parametr |
---|---|
Średni prąd znamionowy w stanie włączenia | 433A |
Typ tyrystora | PCT |
Typ opakowania | BG-T4214K0-1 |
Powtarzalne szczytowe napięcie wsteczne | 1200V |
Znamionowy prąd udarowy | 5200A |
Typ montażu | Kołek |
Maksymalny prąd wyzwalania bramki | 200mA |
Maksymalne napięcie wyzwalania bramki | 2V |
Maksymalny prąd trzymania | 300mA |
Liczba styków | 5 |
Wymiary | 42 x 14.5mm |
Szczytowe napięcie w stanie włączenia | 2.07V |
Minimalna temperatura robocza | -40°C |
Powtarzalne szczytowe napięcie zaporowe przewodzenia | 1800V |
Średnica | 42mm |
Maksymalna temperatura robocza | +125°C |
Powtarzalny szczytowy prąd w stanie wyłączenia | 50mA |
