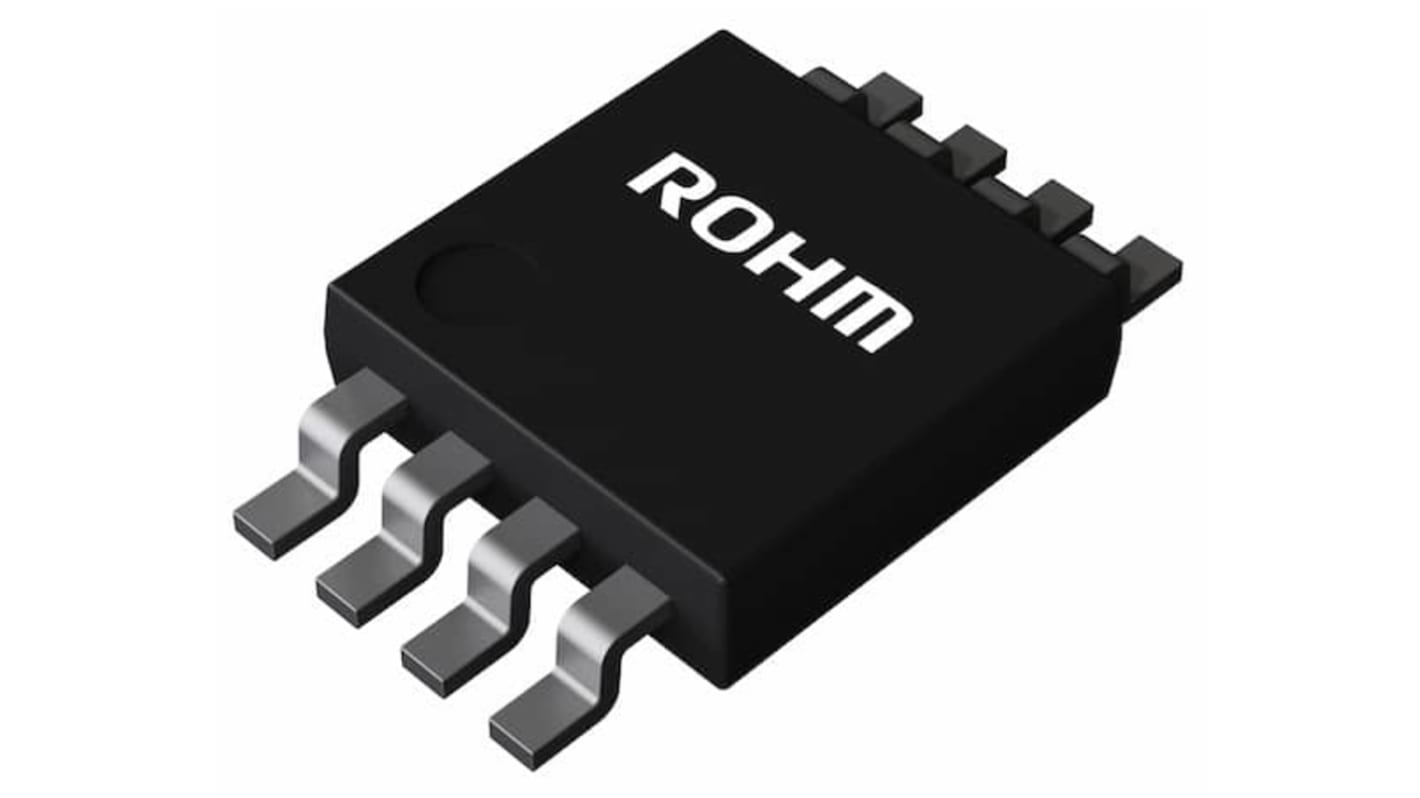

Układ przełącznika zasilania, 150μA, 5.5 V, SMD, , kanały: 1, TSSOP-BJ, 8-Pin, -40 °C, +85 °C, High Side

  • Nr art. RS 188-7037
  • Nr części producenta BD82041FVJ-GE2
  • Producent ROHM
Dane techniczne
Atesty i certyfikaty
Zgodne z RoHS
Szczegółowe dane produktu

BD82041FVJ to obwód scalony przełącznika wysokiej strony o jednym kanale wykorzystujący układ MOSFET zasilania z kanałem N o niskiej rezystancji włączania i niskim prądzie zasilania przewodu zasilania uniwersalnej magistrali szeregowej (USB). Ten obwód scalony ma wbudowany obwód wykrywania zbyt wysokiego natężenia, obwód bezpiecznika termicznego, oraz obwody blokady w przypadku zbyt niskiego napięcia i płynnego uruchamiania.

Zabezpieczenie przed nadmiernym prądem: 1,5A
Logika wejścia sterowania: aktywna niska
Funkcja wyładowania na wyjściu
Zabezpieczenie przed prądem wstecznym przy wyłączeniu zasilania
Bezpiecznik termiczny
Wyjście flagi błędu otwartego drenu
Blokada w przypadku zbyt niskiego napięcia
Szybka reakcja OCP
Obwód płynnego uruchamiania
Zabezpieczenie ESD
Zastosowania
Koncentrator USB w urządzeniach powszechnego użytku, sprzęcie peryferyjnym PC itp.

Dane techniczne
Atrybut Parametr
Topologia przełącznika zasilania Strona wysoka
Typ wyłącznika zasilania Strona wysoka
Rezystancja przełączania 93mΩ
Liczba kanałów 1
Maksymalne robocze napięcie zasilania 5,5 V
Maksymalny prąd roboczy 150µA
Moc znamionowa 0.58W
Typ montażu Montaż powierzchniowy
Typ opakowania TSSOP-BJ
Liczba styków 8
Maksymalna temperatura robocza +85°C
Minimalna temperatura robocza -40°C
Wymiary 3.35 x 3 x 0.85mm
Produkt dostępny, dostawa w ciągu 3 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od lokalizacji odbiorcy.
Cena za szt. (opak. á 25)
1,96
(bez VAT)
2,41
(z VAT)
Sztuki
Per unit
Za opakowanie*
25 - 25
1,96 zł
49,03 zł
50 +
1,53 zł
38,18 zł
*cena za opakowanie
