- Nr art. RS:
- 125-8020
- Nr części producenta:
- gen4-uLCD-24DT-AR
- Producent:
- 4D Systems
1 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
6 Dostawa w ciągu 4 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
Cena netto za szt.
241,97 zł
(bez VAT)
297,62 zł
(z VAT)
Produkty | Per unit |
1 - 4 | 241,97 zł |
5 - 9 | 236,27 zł |
10 + | 232,74 zł |
- Nr art. RS:
- 125-8020
- Nr części producenta:
- gen4-uLCD-24DT-AR
- Producent:
- 4D Systems
Dane techniczne
Atesty i certyfikaty
- Kraj pochodzenia:
- CN
Szczegółowe dane produktu
Moduł dotykowy Gen4-uLCD-24DT-AR Diablo16 z osłoną Arduino
Seria 4D Systems serii gen4 to niewielkie i łatwe w integracji moduły wyświetlaczy TFT LCD.
Ten wariant o rozdzielczości 240 x 320 pikseli 2,4 cala posiada 4-żyłową konstrukcję rezystancyjną do zastosowań wymagających interfejsu ludzkiego. W zestawie znajduje się także osłona adaptera Arduino, umożliwiająca szybkie podłączenie modułu do Arduino w celu programowania.
Projekt serii ciągników gen.4 ułatwia integrację z produktem końcowym. Moduł wyświetlacza jest wyposażony w 30-stykowe gniazdo ZIF umożliwiające łatwe podłączenie do aplikacji lub płyty głównej, co pozwala na usunięcie problemów z okablowaniem. Jeśli przestrzeń znajduje się na poziomie bardzo wysokiej jakości, podłączona płyta może zająć sit w tylnej części modułu, ponieważ obwody wyświetlacza pasują do podstawy montażowej, należy zachować smukły profil. Złącze karty micro-SD zapewnia opcjonalne funkcje przechowywania multimediów i rejestrowania danych.
Moduły Gen4 Display Module są zasilane przez procesor 4D Systems Diablo16, wbudowany kontroler, który zapewnia wbudowaną grafikę, tekst, obraz i animację. Diablo16 jest w pełni kompatybilny z 4D Systems Workshop4 IDE, zapewniając programistom elastyczność w 4 różnych środowiskach programistycznych.
Ten wariant o rozdzielczości 240 x 320 pikseli 2,4 cala posiada 4-żyłową konstrukcję rezystancyjną do zastosowań wymagających interfejsu ludzkiego. W zestawie znajduje się także osłona adaptera Arduino, umożliwiająca szybkie podłączenie modułu do Arduino w celu programowania.
Projekt serii ciągników gen.4 ułatwia integrację z produktem końcowym. Moduł wyświetlacza jest wyposażony w 30-stykowe gniazdo ZIF umożliwiające łatwe podłączenie do aplikacji lub płyty głównej, co pozwala na usunięcie problemów z okablowaniem. Jeśli przestrzeń znajduje się na poziomie bardzo wysokiej jakości, podłączona płyta może zająć sit w tylnej części modułu, ponieważ obwody wyświetlacza pasują do podstawy montażowej, należy zachować smukły profil. Złącze karty micro-SD zapewnia opcjonalne funkcje przechowywania multimediów i rejestrowania danych.
Moduły Gen4 Display Module są zasilane przez procesor 4D Systems Diablo16, wbudowany kontroler, który zapewnia wbudowaną grafikę, tekst, obraz i animację. Diablo16 jest w pełni kompatybilny z 4D Systems Workshop4 IDE, zapewniając programistom elastyczność w 4 różnych środowiskach programistycznych.
Funkcje
Moduł wyświetlacza 2,4" 240 x 320
RGB 65k wierny podobnym kolorom
4-żyłowy, rezystancyjny styk
Niewielkie wymiary modułu 78,4 x 44,8 x 7,2 mm (łącznie z zaczepami montażowymi)
6 banków 32 KB pamięci Flash na kod aplikacji użytkownika i dane
32 KB pamięci RAM użytkownika
16 GPIO - w tym 4 konfigurowalne wyjścia analogowe
3 kanały I2C.
3 kanały SPI
Jako liczniki pinów można używać do 6 GPIO
Do 6 GPIO dla PWM
Do 10 GPIO dla sygnału tętna
Do 14 GPIO można skonfigurować wejścia nadajnika kwadraturowego (2 kanały)
30-pinowe złącze FPC do przesyłania sygnałów, zasilania, komunikacji, GPIO i programowania
Złącze karty Micro-SD do przechowywania multimediów i rejestrowania danych
Dedykowany styk audio PWM
Obsługuje wszystkie czcionki systemu Windows
Zasilanie napięciem od 4,0 V do 5,5 V.
Zgodność z dyrektywą RoHS i REACH
Zgodność z normami CE
RGB 65k wierny podobnym kolorom
4-żyłowy, rezystancyjny styk
Niewielkie wymiary modułu 78,4 x 44,8 x 7,2 mm (łącznie z zaczepami montażowymi)
6 banków 32 KB pamięci Flash na kod aplikacji użytkownika i dane
32 KB pamięci RAM użytkownika
16 GPIO - w tym 4 konfigurowalne wyjścia analogowe
3 kanały I2C.
3 kanały SPI
Jako liczniki pinów można używać do 6 GPIO
Do 6 GPIO dla PWM
Do 10 GPIO dla sygnału tętna
Do 14 GPIO można skonfigurować wejścia nadajnika kwadraturowego (2 kanały)
30-pinowe złącze FPC do przesyłania sygnałów, zasilania, komunikacji, GPIO i programowania
Złącze karty Micro-SD do przechowywania multimediów i rejestrowania danych
Dedykowany styk audio PWM
Obsługuje wszystkie czcionki systemu Windows
Zasilanie napięciem od 4,0 V do 5,5 V.
Zgodność z dyrektywą RoHS i REACH
Zgodność z normami CE

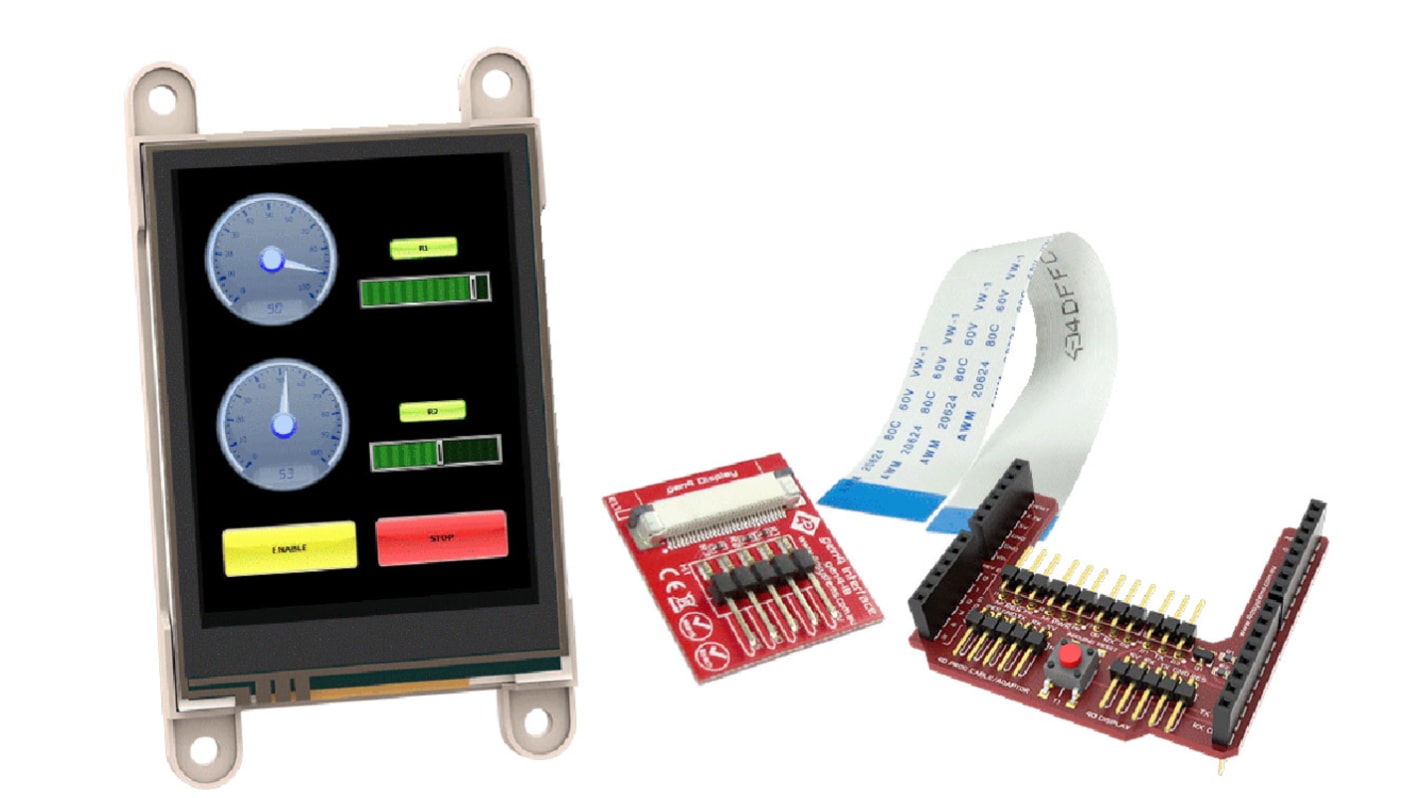

Zawartość zestawu
1 x moduł wyświetlacza LCD 2,4" gen4-uLCD-24DT
1 x karta interfejsu gen4-IB
1 x 150 mm kabel FFC
1 x osłona adaptera Arduino 4D.
1 x karta interfejsu gen4-IB
1 x 150 mm kabel FFC
1 x osłona adaptera Arduino 4D.
Uwaga
Arduino nie jest wliczone w cenę
Moduły 4D Systems gen4 LCD Display Module
Dane techniczne
Atrybut | Parametr |
---|---|
Rozmiar przekątnej wyświetlacza | 2.4in |
Technologia wyświetlacza | Rezystancyjny ekran dotykowy |
Rozdzielczość wyświetlacza | 240 x 320piksel |
Wymiary obszaru wyświetlania | 36.72 x 48.96mm |
Wymiary | 78.4 x 44.8 x 7.2mm |
Do użytku z | Arduino |
Seria | gen4 |
