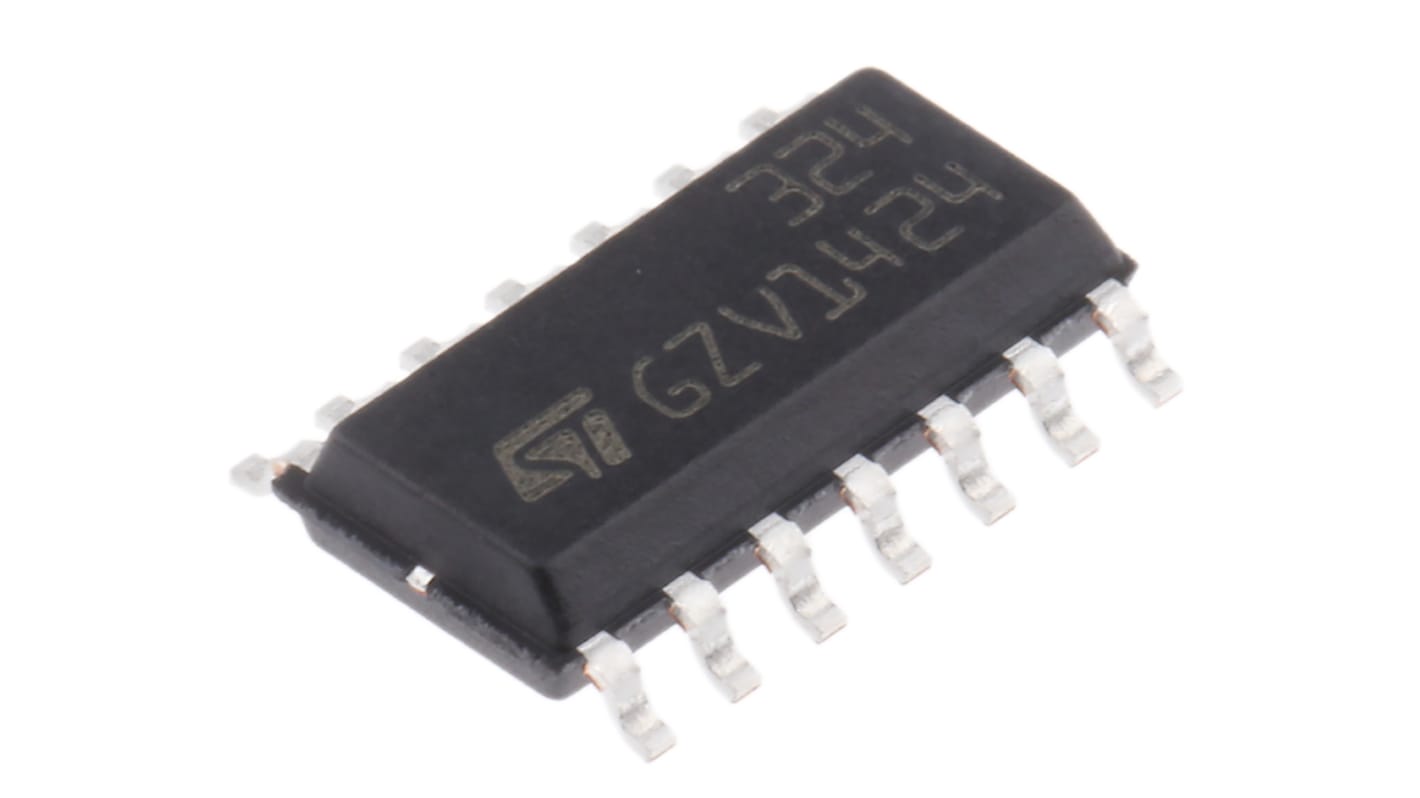

Wzmacniacz operacyjny Montaż powierzchniowy Podwójne, pojedyncze 4 5 → 28 V SOIC 1.3MHz

Nr art. RS:: 714-0809P
Nr części producenta:: LM324DT
Producent:: STMicroelectronics

Wzmacniacz operacyjny Montaż powierzchniowy Podwójne, pojedyncze 4 5 → 28 V SOIC 1.3MHz

Zobacz kategorię

1180 W magazynie, dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.

Wysyłka standardowa

Dodano do koszyka

Zobacz koszyk

Cena netto szt. (na rolce) Ilości poniżej 150 sztuk dostarczane są na taśmie

1,21 zł

(bez VAT)

1,49 zł

(z VAT)

Produkty	Per unit
100 - 180	1,21 zł
200 - 480	1,09 zł
500 - 980	0,98 zł
1000 +	0,93 zł

Nr art. RS:: 714-0809P
Nr części producenta:: LM324DT
Producent:: STMicroelectronics

Dane techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

LM124, LM224, LM324, poczwórne wzmacniacze operacyjne o niskiej mocy z niskim prądem wyjściowym

Wzmacniacze operacyjne LM124, LM224 i LM324 składają się z czterech niezależnych obwodów wysokiego wzmocnienia, z wewnętrzną kompensacją częstotliwości.

Szerokie pasmo wzmocnienia: 1,3 MHz.
Zakres napięcia trybu wspólnego wejścia obejmuje uziemienie
Duże wzmocnienie napięcia: 100 dB
Niski prąd zasilający na wzmacniacz: 375 μA
Pojedynczy zasilacz: Od +3 V do +30 V.

.

Dane techniczne

Atrybut	Parametr
Typ wzmacniacza	Niski pobór energii
Typ montażu	Montaż powierzchniowy
Typ opakowania	SOIC
Typ zasilania	Podwójne, pojedyncze
Liczba kanałów na układ	4
Liczba styków	14
Typowe napięcie pojedynczego zasilania	5 → 28 V
Typowa dobroć wzmacniacza	1.3MHz
Typowe napięcie podwójnego zasilania	±12 V, ±3 V, ±5 V, ±9 V
Typowa szybkość narastania napięcia wyjściowego	0.4V/µs
Minimalna temperatura robocza	0 °C
Maksymalna temperatura robocza	+70 °C
Szyna-szyna	Nie
Typowe wzmocnienie napięcia	100 dB
Wymiary	8.75 x 4 x 1.65mm
Wysokość	1.65mm
Szerokość	4mm
Typowa gęstość zakłóceń napięcia wejściowego	40nV/√Hz
Długość	8.75mm
