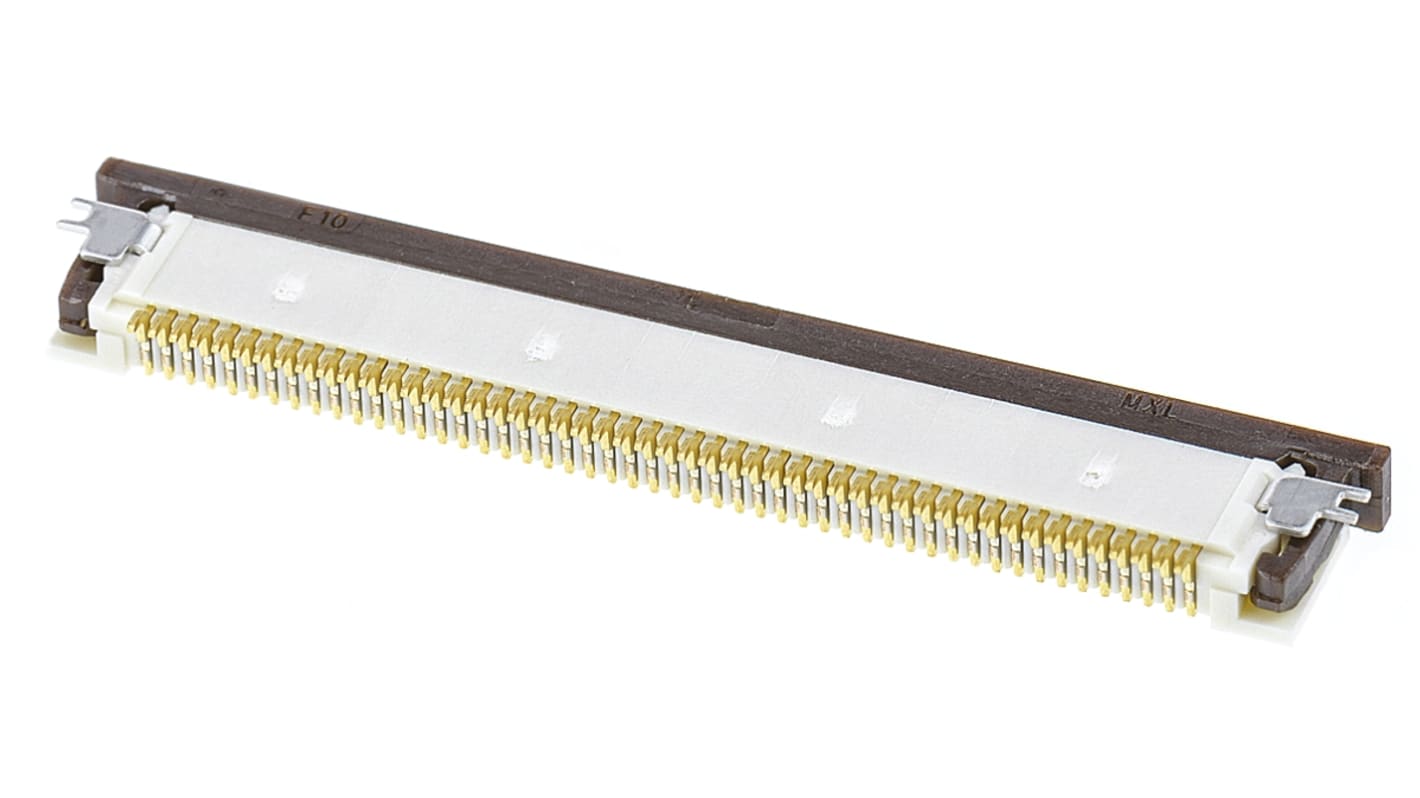

Złącze FPC, Żeński, 0.5mm, Montaż powierzchniowy, 50-Pin, 1-rzęd., Złoto na niklu, Molex, seria: Easy-On

  • Nr art. RS 670-2597
  • Nr części producenta 54104-5031
  • Producent Molex
Dane techniczne
Atesty i certyfikaty
Zgodne z RoHS
Kraj pochodzenia: MY
Szczegółowe dane produktu

Złącze kątowe SMT FPC z mocowaniem prostokątnym Molex Easy On, 0,5 mm - 52435, 52745, 52746 i 54104

Łatwa instalacja w przypadku montażu kątowego prawego złączy SMT z matrycą FPC 52435, 52745, 52746 i 54104 z powierzchnią 0,5 mm i zwartą konstrukcją, dzięki czemu idealnie nadają się do stosowania w ciasnych obudowach. Złącza Easy On FPC są wyposażone w suwak uruchamiający, który zapewnia bezpieczne połączenie pomiędzy FPC i stykami złącza. Złącza FPC serii 52746 mają zamontowane na zawiasach siłowniki, które ułatwiają montaż modułu FPC. Styki złącza są wyrównane TOP i są przeznaczone do ruchu z kablem po pociągnięciu do góry lub do dołu. Funkcja ta zapewnia bezpieczną siłę kontaktu i zapewnia zachowanie styku elektrycznego. Zaczepy do lutowania (lub gwoździe) na podstawie złącza zapewniają bezpieczne mocowanie płytki drukowanej i pozwalają na odciążenie naprężeń połączeń lutowanych.

Charakterystyka i zalety

• Konstrukcja oszczędzająca miejsce
ZIF • do wykonywania powtarzających się cykli z minimalnym zużyciem
• Siłownik typu ślizgowego umożliwia łatwe włożenie i bezpieczne połączenie z FPC
• Wirtualne kontakty do bezpiecznego utrzymywania kontaktów
• Podkładki lutownicze zabezpieczające płytkę drukowaną i listwę odciążającą

Informacje o zastosowaniu produktu

Złącza FPC są niezwykle kompaktową i niezawodną technologią połączeń wzajemnych, zaprojektowaną do zastosowań sygnału i danych, które wymagają płaskiego, gęstego sprzętu podatnego do skomplikowanych wiązek przewodów. Te łatwe w obsłudze złącza FZIF są idealnym rozwiązaniem dla szerokiej gamy zastosowań w branży motoryzacyjnej, konsumenckiej, telefonicznym, medycznym i telefonii komórkowej. Aplikacje obejmują nawigację samochodową i dźwięk, cyfrowe aparaty fotograficzne, bezpieczeństwo w domu, komputery typu tablet i notebook, monitory pacjenta, GPS, smartfony i tablety.

Złącze FCC/FPC typu Easy-On o rozstawie 0,50 mm, Kątowe, Do montażu powierzchniowego, ZIF, Ze stykami na górze, 50 obwodów, pozłacane (Au) warstwą 0,1 μm

0,5 mm FFC - Molex

Dane techniczne
Atrybut Parametr
Liczba styków 50
Materiał styków Brąz fosforowy
Raster 0.5mm
Typ montażu Montaż powierzchniowy
Rodzaj Żeński
Typ zakończenia Styki górne, ZIF
Typ obudowy Kąt prosty
Prąd znamionowy 500mA
Napięcie znamionowe 50 V
Seria Easy-On
Numer serii 54104
Liczba rzędów 1
Pokrycie styku Złoto na niklu
Minimalna temperatura robocza -20°C
Materiał obudowy Nylon
Maksymalna temperatura robocza +85°C
Metoda zakończenia Lutowane
40 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia
1210 kolejnych dostępnych ciągu 1 dni roboczych
Cena za szt. (opak. á 10)
11,53
(bez VAT)
14,18
(z VAT)
Sztuki
Per unit
Za opakowanie*
10 - 190
11,53 zł
115,31 zł
200 - 740
10,49 zł
104,92 zł
750 - 2990
8,92 zł
89,24 zł
3000 - 5990
7,09 zł
70,91 zł
6000 +
6,84 zł
68,38 zł
*cena za opakowanie
Rodzaj opakowania:
