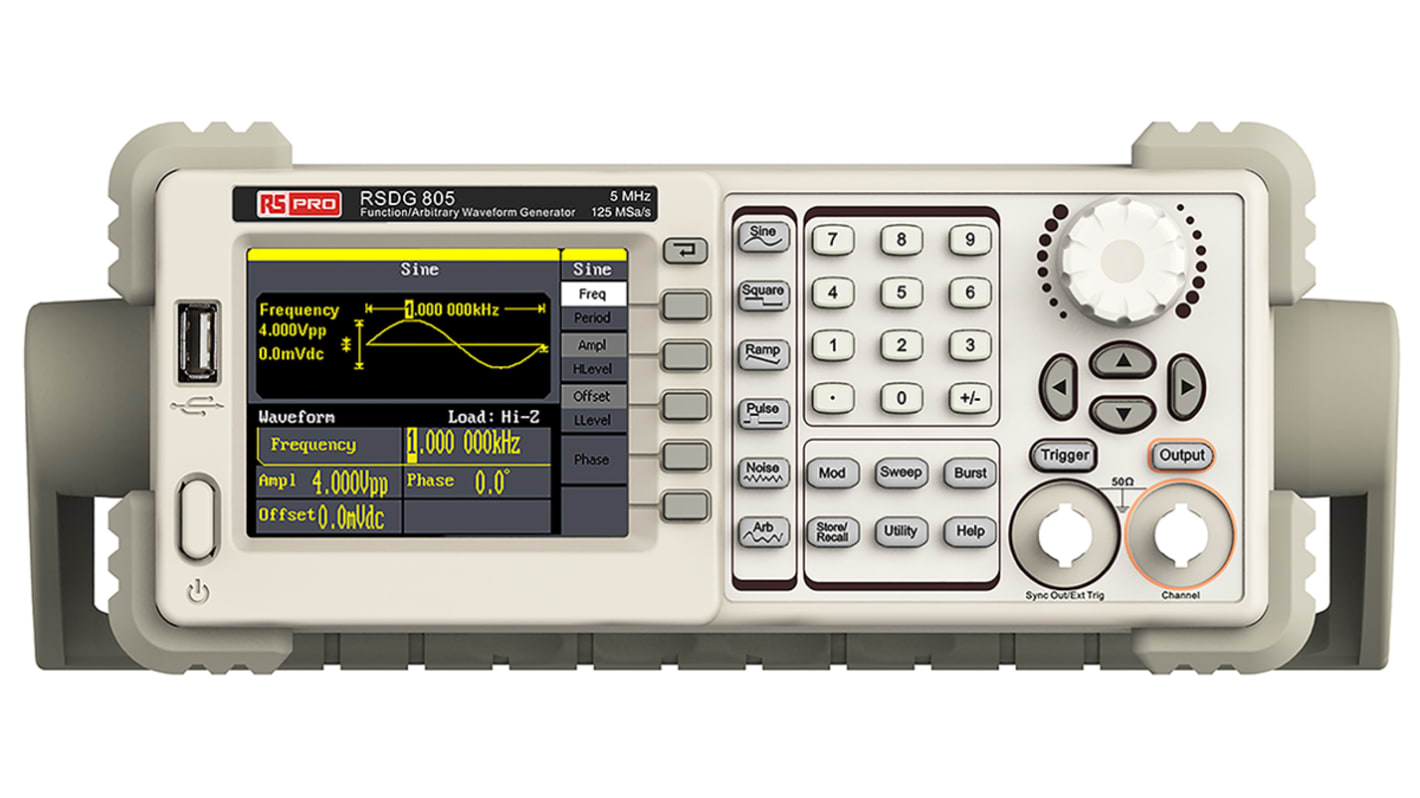

Generator przebiegów arbitralnych aplituda 10V Pk-Pk częst. próbkowania 125Msps 1 μHz Wyświetlacz LCD TFT
- Nr art. RS:
- 123-6562
- Producent:
- RS PRO
3 W magazynie, dostawa w ciągu 1 dni roboczych plus 10 dni na kalibrację
Wysyłka standardowa
Dodano do koszyka
Cena netto za szt.
2 385,80 zł
(bez VAT)
2 934,53 zł
(z VAT)
| Produkty | Per unit |
| 1 + | 2 385,80 zł |
- Nr art. RS:
- 123-6562
- Producent:
- RS PRO
Atesty i certyfikaty
- Kraj pochodzenia:
- CN
Szczegółowe dane produktu
Generatory serii RS Pro RSDG800 do funkcji/dowolnych wykresów
Generatory serii RS Pro RSDG800 do funkcji/arbitralnych wykresów, wyjścia Sine, Square, Ramp, Pulse, Noise i Arbitrares. Modele RSDG800 są wyposażone w technologię EasyPulse, która zapewnia niską częstotliwość występowania drżeń, szybko narastających/opadających krawędzi, nawet przy niskich ustawieniach cyklu pracy. Zaletą jest to, że operator ma szeroki zakres szerokości impulsu i czasów przejścia. Dzięki temu generator jest bardziej wszechstronny niż podobne projekty standardu DDS.
Charakterystyka i zalety
Technologia DDS, wyjście jednokanałowe
Częstotliwość próbkowania 125 MSA/s, 14-bitowa rozdzielczość pionowa
5 typów standardowych krzywych wyjściowych, wbudowanych 46 dowolnych krzywych
Pełny zestaw funkcji modulacji: AM, DSB-AM, FM, PM, FSK, ASK, PWM, tryb mignięcia, funkcja Burst
Wejście/wyjście - wyjście kształtu fali, wyjście sygnału synchronicznego, zewnętrzne wejście wyzwalające
Standardowe interfejsy USB Device, USB Host
Dostarczane z zaawansowanym, dowolnym oprogramowaniem do edycji
Obsługa pilota zdalnego sterowania
Wymiary 229 x 105 x 281 mm
Waga: 3,4 kg.
Częstotliwość próbkowania 125 MSA/s, 14-bitowa rozdzielczość pionowa
5 typów standardowych krzywych wyjściowych, wbudowanych 46 dowolnych krzywych
Pełny zestaw funkcji modulacji: AM, DSB-AM, FM, PM, FSK, ASK, PWM, tryb mignięcia, funkcja Burst
Wejście/wyjście - wyjście kształtu fali, wyjście sygnału synchronicznego, zewnętrzne wejście wyzwalające
Standardowe interfejsy USB Device, USB Host
Dostarczane z zaawansowanym, dowolnym oprogramowaniem do edycji
Obsługa pilota zdalnego sterowania
Wymiary 229 x 105 x 281 mm
Waga: 3,4 kg.
Obszary zastosowania
Czujnik analogowy
Sygnały środowiska symulacji
Test działania obwodu
Test IC
Badania i rozwój
Szkolenie
Sygnały środowiska symulacji
Test działania obwodu
Test IC
Badania i rozwój
Szkolenie
W zestawie
Skrócona instrukcja obsługi, płyta CD (z oprogramowaniem komputerowym EasyWave), przewód zasilający, kabel USB
.
Dane techniczne
Atrybut | Parametr |
|---|---|
| Maksymalna częstotliwość | 5MHz |
| Częstotliwość minimalna | 0 MHz |
| Maksymalna częstotliwość trójkąt pochylnie | 300kHz |
| Minimalna częstotliwość trójkąt pochylnie | 1µHz |
| Maksymalna częstotliwość próbkowania | 125Msps |
| Rozdzielczość | 1 μHz |
| Skalibrowane | ISOCAL |
| Minimalna szerokość impulsu | >50ns |
| Przebiegi arbitralne | Tak |
| Pamięć przebiegów | 10 |
| Pamięć przebiegów na kanał | 16k points |
| Przemiatanie | Liniowy, logarytmiczny |
| Czas narastania-opadania | 1.6ks |
| Typ wyświetlacza | Wyświetlacz LCD TFT |
| Maksymalna temperatura robocza | +40°C |
| Maksymalna amplituda wyjścia | 10V Pk-Pk |
| Wymiary | 229 x 281 x 105mm |
| Typ złącza | BNC |
| Masa | 2.6kg |
| Długość | 229mm |
| Szerokość | 281mm |
| Wysokość | 105mm |
| Minimalna temperatura robocza | 0°C |
| Wejścia | Zewnętrzny wyzwalacz |
| Typ złącza | Urządzenie USB, host USB |
| Wprowadzanie danych | Klawiatura |
