Arbitralny generator przebiegów falowych 10 -kanałowy częst. próbkowania 1 Gsps Pojemnościowy wyświetlacz dotykowy
- Nr art. RS:
- 220-4674
- Nr części producenta:
- T3AWG2152-D
- Producent:
- Teledyne LeCroy
1 W magazynie, dostawa w ciągu 1 dni roboczych plus 10 dni na kalibrację
Wysyłka standardowa
Dodano do koszyka
Cena netto za szt.
72 162,87 zł
(bez VAT)
88 760,33 zł
(z VAT)
Produkty | Per unit |
1 + | 72 162,87 zł |
- Nr art. RS:
- 220-4674
- Nr części producenta:
- T3AWG2152-D
- Producent:
- Teledyne LeCroy
Dane techniczne
Atesty i certyfikaty
- Kraj pochodzenia:
- IT
Szczegółowe dane produktu

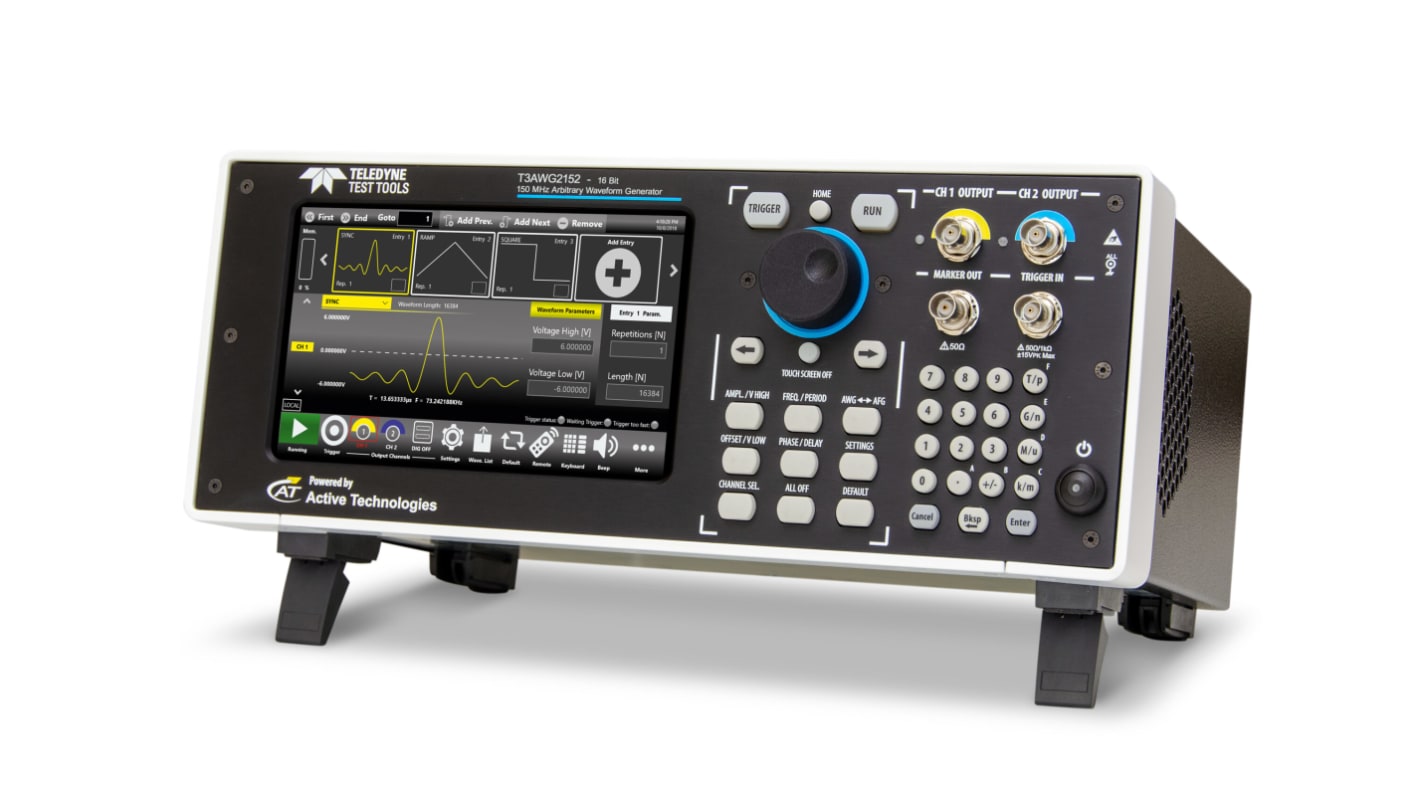

Teledyne LeCroy T3AWG2152 16-bitowy dwukanałowy generator funkcyjny/arbitralny, 150 MHz z 8 kanałami cyfrowymi.
T3AWG152-D to niedrogi dwukanałowy generator arbitralny, 16-bitowa rozdzielczość pionowa, napięcie wyjściowe 6 Vpp (50Ω do 50Ω), pamięć 128 Mpts/ch, maksymalna częstotliwość próbkowania 600 ms/s i maksymalna częstotliwość fali sine 150 MHz. Model T3AWG2152-D łączy wiele funkcji w jednym urządzeniu, w tym generator funkcji, generator arbitralnych krzywych i generator wzorów cyfrowych. Model T3AWG2152-D z mainframe dodaje 8 zsynchronizowanych kanałów cyfrowych do wyjść analogowych, co jest idealne do debugowania i weryfikacji projektów cyfrowych. Te trzy różne funkcje wykorzystują elastyczność sprzętu, stosując dwie różne technologie. Poprawiona technologia oparta na DDS (Direct Digital Synthesis) zastosowana podczas korzystania z generatora funkcji (AFG) pozwala użytkownikowi na bezszwową zmianę wszystkich parametrów zachowujących kształt krzywej.
Wszystkie funkcje sterowania i ustawienia są zawsze dostępne za jednym dotknięciem: Gest przesuwania w celu zmiany kanału, wyboru operatora i uzyskania dostępu do parametrów modulacji, przesunięcie w stronę galerii krzywych w celu szybkiego zaimportowania sygnału i użycia przyjaznej dla dotyku wirtualnej klawiatury numerycznej w celu zmiany wartości parametrów.
Zmienna technologia zegara, prawdziwa arbitralna zastosowana podczas korzystania z arbitralnej krzywej (AWG) / generatora wzorca cyfrowego pozwala użytkownikowi tworzyć złożone formy fal wzorca analogowego i cyfrowego, wstawiać je w sekwencji, stosować pętle, skoki i warunkowe gałęzie. Wyjście cyfrowe połączone i zsynchronizowane z analogowymi sygnałami wyjściowymi stanowi idealne narzędzie do rozwiązywania problemów i weryfikacji projektu cyfrowego.
Pamięć kształtu fali o długości 128 Mpoints na każdym kanale w połączeniu z liczbą zapisów krzywych do 16,384 i liczbą powtarzania impulsów większą niż 4 x 109 sprawia, że T3AWG2152-D jest najlepszym w swojej klasie generatorami krzywych do najbardziej wymagających zastosowań technicznych. Ta innowacyjna i przełozowa architektura sprzętu umożliwia uzyskanie niedoścignionych osiągów, wszechstronnej funkcjonalności, wyjątkowej użyteczności, dzięki czemu urządzenie TT3AWG2152-D jest idealnym generatorami, które upraszczają pracę inżynierów i naukowców.
Cechy i zalety
150 MHz, 2 kanały
16-bitowa rozdzielczość pionowa
128 MPts przy pamięci krzywych CH
Maksymalna częstotliwość próbkowania 600 ms/s.
8 zsynchronizowanych kanałów cyfrowych
Napięcie wyjściowe i czystość widmowa. 6 Vpp przy pełnym zakresie częstotliwości i doskonałym zniekształceniu harmonicznym mieszane generowanie sygnału. Połączenie dwóch kanałów analogowych z 8 zsynchronizowanymi kanałami cyfrowymi, idealne do debugowania i weryfikacji projektu cyfrowego
16-bitowa rozdzielczość pionowa
128 MPts przy pamięci krzywych CH
Maksymalna częstotliwość próbkowania 600 ms/s.
8 zsynchronizowanych kanałów cyfrowych
Napięcie wyjściowe i czystość widmowa. 6 Vpp przy pełnym zakresie częstotliwości i doskonałym zniekształceniu harmonicznym mieszane generowanie sygnału. Połączenie dwóch kanałów analogowych z 8 zsynchronizowanymi kanałami cyfrowymi, idealne do debugowania i weryfikacji projektu cyfrowego
.
Dane techniczne
Atrybut | Parametr |
---|---|
Maksymalna częstotliwość | 150 MHz |
Częstotliwość minimalna | 1 μH |
Maksymalna częstotliwość trójkąt pochylnie | 5 MHz |
Liczba kanałów | 10 |
Minimalna częstotliwość trójkąt pochylnie | 1 μH |
Maksymalna częstotliwość próbkowania | 1 Gsps |
Skalibrowane | DKDCAL |
Typ wyświetlacza | Pojemnościowy wyświetlacz dotykowy |
