- Nr art. RS:
- 765-5571
- Nr części producenta:
- SSQ-125-01-G-D
- Producent:
- Samtec
11 W magazynie, dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.
Wysyłka standardowa
Dodano do koszyka
Cena netto za szt.
45,68 zł
(bez VAT)
56,19 zł
(z VAT)
Produkty | Per unit |
1 + | 45,68 zł |
- Nr art. RS:
- 765-5571
- Nr części producenta:
- SSQ-125-01-G-D
- Producent:
- Samtec
Atesty i certyfikaty
Szczegółowe dane produktu

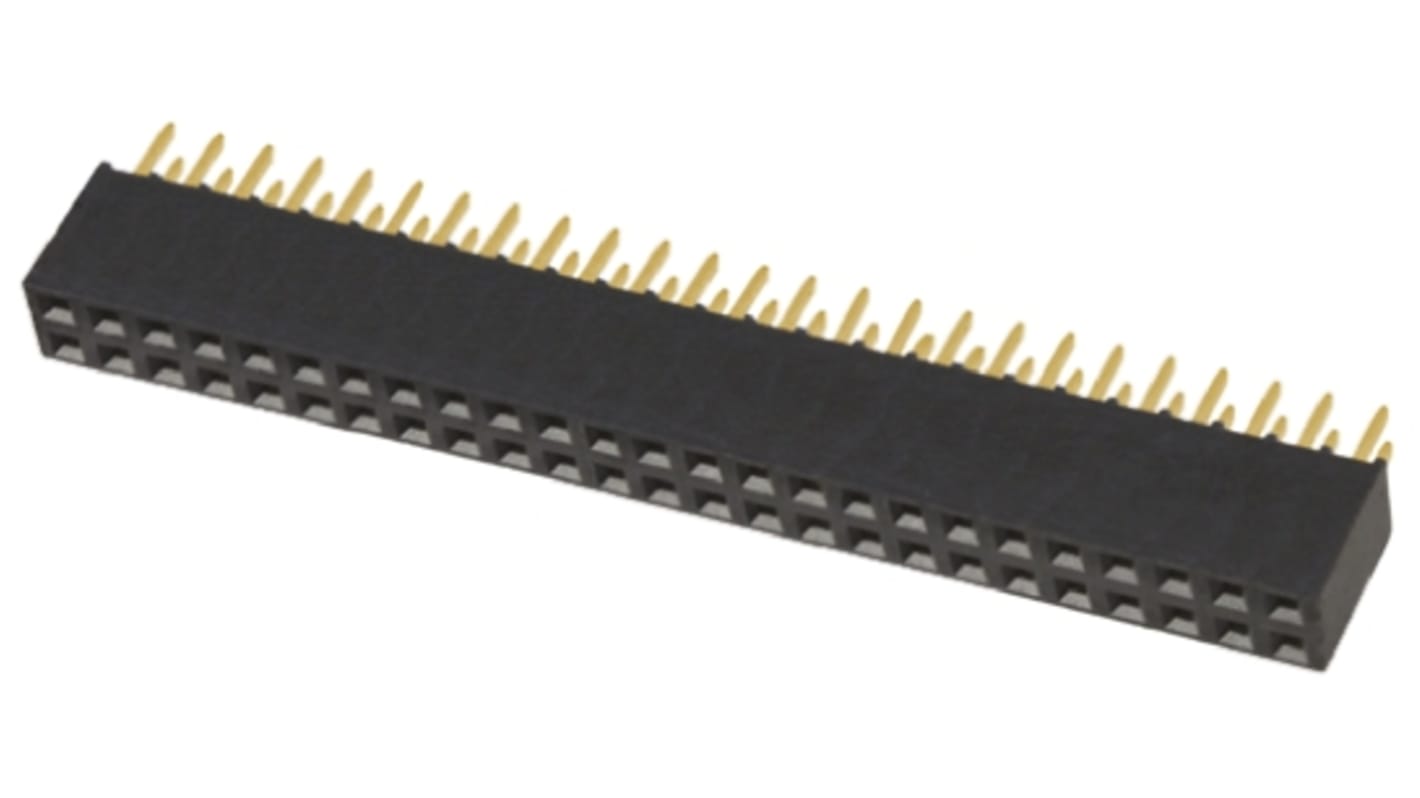

Przelotowe kołki gwintowane 2,54 mm z kwadratowymi wspornikami z ogonem kwadratowym - seria SSQ
Blacha z tworzywa sztucznego typu SSQ przechodząca przez kwadratową końcówkę między płytkami z otworami, kwadratowe pasowane paski gniazdowe o skoku 2,54 mm, czarny, ciekły izolator polimeru oraz brąz fosforowy Tiger kontaktują się ze złotym pokryciem o grubości 0,51 μm na styku i błysku złota na ogonie. Te płytki drukowane do płytek 2,54 mm z kwadratowymi listwami z otworami są dostępne w różnych konfiguracjach, w tym jedno- i dwurzędowe, proste lub kątowe ustawienie nadwozia oraz opcja długości prowadnic. Zakres temperatur roboczych płytek drukowanych SSQ do otworów wynosi od -55 do 125°C.
Gniazda SSQ PCB o numerze katalogowym TSW-xxx-01-x-x mają długość ogona 2,64 mm.
Gniazda SSQ PCB o numerze katalogowym TSW-xxx-02-x-x mają długość ogonową 4,93mm.
Gniazda SSQ PCB o numerze katalogowym TSW-xxx-01-x-x mają długość ogona 2,64 mm.
Gniazda SSQ PCB o numerze katalogowym TSW-xxx-02-x-x mają długość ogonową 4,93mm.
Uwaga
Gniazda PCB z serii SSQ do płytek z otworami kwadratowymi pasują do następujących elementów:
Seria TSW z otworami kwadratowymi o grubości 2,54 mm - typowo patrz numer podstawowy 767-0849.
Kształtki kwadratowe SMT z serii TSM 2,54 mm - patrz zazwyczaj numer ewidencyjny 765-6458.
Seria TSW z otworami kwadratowymi o grubości 2,54 mm - typowo patrz numer podstawowy 767-0849.
Kształtki kwadratowe SMT z serii TSM 2,54 mm - patrz zazwyczaj numer ewidencyjny 765-6458.
.
2,54 mm typu płytka-płytka i przewód-płytka-Samtec
Dane techniczne
Atrybut | Parametr |
---|---|
Liczba styków | 50 |
Liczba rzędów | 2 |
Raster | 2.54mm |
Typ | Płytka - płytka |
Typ montażu | Przewlekany |
Typ obudowy | Kątowe |
Metoda zakończenia | Lutowane |
Prąd znamionowy | 7.6A |
Napięcie znamionowe | 550 V |
Seria | SSQ |
Materiał styków | Brąz |
